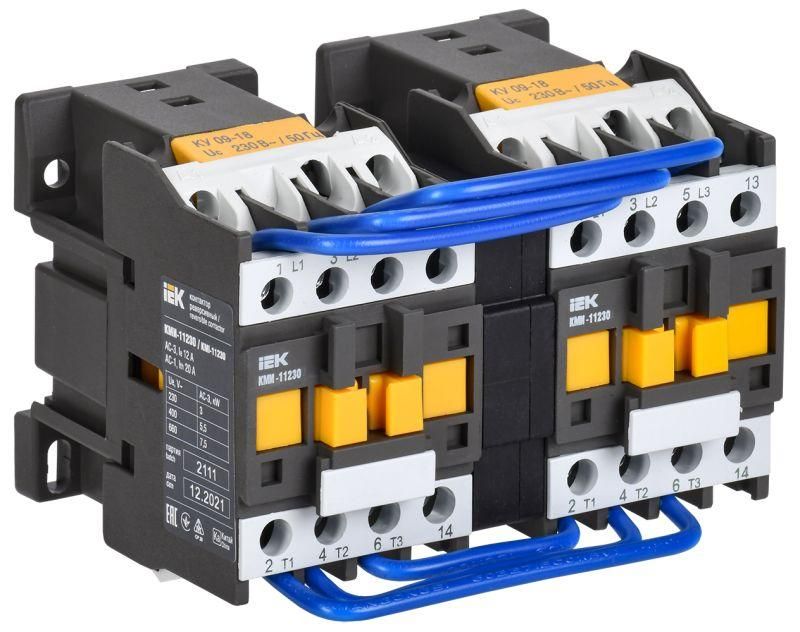

Контактор магнитный КМИ-11230 реверсивный 12А 230В AC-3 2НО IEK KKM13-012-230-20-1

Контактор реверсивный КМИ-11230 от IEK предназначен для переключения направления вращения асинхронных двигателей, а также дистанционного управления нагрузками до 5,5 кВт. Этот контактный аппарат с двумя нормально разомкнутыми контактами и механической блокировкой обеспечивает безопасную работу в системах, где требуется частый реверс - например, в станках, насосах или кран-балках.

Назначение и область применения

Контактор реверсивный КМИ-11230 используется для:

• пуск, остановка и изменение направления вращения трёхфазных асинхронных ;
• дистанционное управление цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками;
• работа в системах автоматического ввода резерва (АВР);
• управление вентиляторами, насосами, тепловыми завесами, печами и кран-балками.

Подходит для применений, требующих надёжной коммутации при категории применения AC-1.

Технические характеристики

• Номинальный рабочий ток: 12 А (при AC-1)
• Напряжение питания катушки: 230 В переменного тока (AC)
• Номинальная мощность: 5,5 кВт (соответствует току 12 А при 380 В)
• Тип контактов: 2 нормально разомкнутых (NO) - для управляющих цепей; реверсивная схема включает два взаимоблокируемых контактора
• Род тока: переменный (AC)
• Тип присоединения проводов: винтовые зажимы
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и брызг воды
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор реверсивный КМИ-11230 совместим с DIN-рейкой шириной 35 мм. Устанавливается на стандартную рейку без дополнительных креплений. Присоединение проводов осуществляется через винтовые зажимы - максимальное сечение жилы до 4 мм2. Для работы необходим внешний кнопочный пост или контроллер, подающий сигнал на катушку 230 В. Механическая блокировка предотвращает одновременное замыкание обоих силовых цепей - это исключает короткое замыкание при реверсе.

Заводские шины уже установлены - не требуют доработки. Подключение контрольных цепей выполняется на клеммы A1/A2. Обязательно проверьте соответствие напряжения сети 230 В +-10% перед запуском.

Безопасность и стандарты

Контактор КМИ-11230 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00144. Конструкция обеспечена внутренней механической блокировкой, что снижает риск аварии при неверном управлении. Напряжение катушки 230 В позволяет использовать устройство в сетях с высокой помехоустойчивостью, типичных для промышленных объектов.

Преимущества

• Механическая блокировка исключает одновременное включение двух направлений - повышает безопасность при реверсе.
• Уже собран с заводскими шинами - экономит время при установке.
• Высокий срок службы (15 лет) при регулярных операциях включения/выключения.
• Низкий уровень шума при работе благодаря качественной конструкции якоря.
• Широкая совместимость с популярными моделями пускателей и реле IEK.

Ограничения применения

• Не предназначены для работы с высокоиндуктивными нагрузками (например, трансформаторами) - возможны дуговые пробои.
• Защита IP20 не допускает использование во влажных помещениях, на улице или в местах с повышенной запылённостью.
• Нельзя использовать для постоянного тока - только переменный ток 230 В.
• Максимальный ток 12 А - не подходит для двигателей выше 5,5 кВт даже при кратковременных перегрузках.

Примеры использования

• Циркулярная пила - быстрый реверс для смены направления распила.
• Лифт грузового подъёмника - управление движением вверх/вниз.
• Воздухонагреватель с вентилятором - смена режима обдува.
• Автоматическая система подачи материала на конвейере - реверс при сбоях.
• Система АВР - переключение между основным и резервным источником питания.

Практические советы

• Проверяйте посадочные размеры - КМИ-11230 рассчитан на DIN-рейку 35 мм, другие рейки не подходят.
• При монтаже используйте изолированные наконечники на проводах - особенно при многожильных кабелях, чтобы избежать плохого контакта.
• Не забудьте подключить блокировку: если вы используете две кнопки “Вперёд” и “Назад”, обязательно задействуйте их нормально закрытые контакты в цепи управления.
• Частые реверсы увеличивают износ контактов - рекомендовано не более 60 включений в час при полной нагрузке.
• Для длительной работы вне помещений выбирайте модели с IP65/IP67 - КМИ-11230 не подходит для таких условий.
