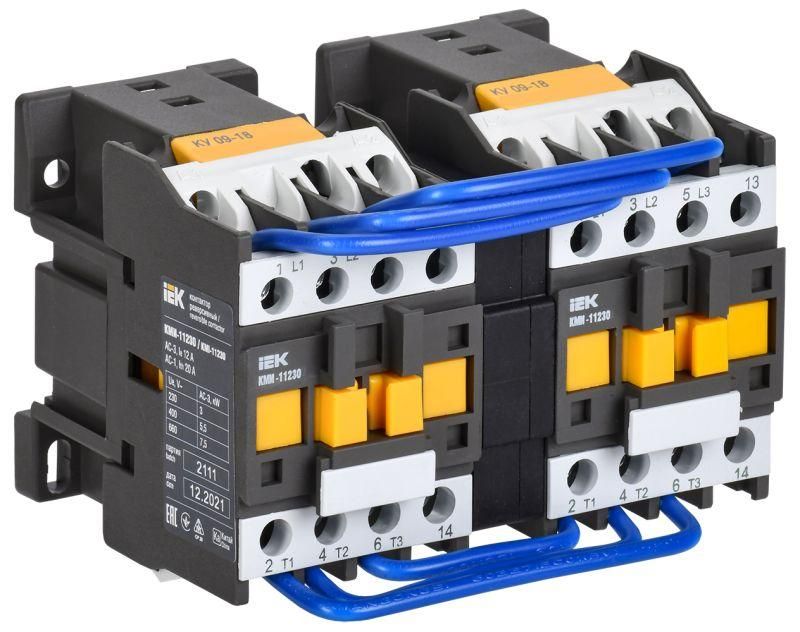

Контактор КМИ-11230 реверсивный 12А 400В AC-3 2НО IEK (ИЭК) KKM13-012-400-20-1

Контактор КМИ-11230 реверс 12А 400В/АС3 2 нормально открытых контакта от бренда IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей, а также переключения слаботочных нагрузок. Этот контактор из серии КМИ обеспечивает надёжную коммутацию при напряжении до 400 В переменного тока и токе до 12 А, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор КМИ-11230 реверс 12А 400В/АС3 2 нормально открытых контакта используется для:

• Пуска, остановки и изменения направления вращения асинхронных электродвигателей;
• Управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками (категория применения AC-3);
• Автоматизации систем, где требуется реверс - например, в кран-балках, вентиляторах, насосах, конвейерах и системах АВР.

Подходит для установки в распределительных щитах, на станциях управления и в оборудовании с частым включением-выключением.

Технические характеристики

• Род тока: Переменный (AC)
• Номинальный рабочий ток: 12 А при напряжении 400 В (класс AC-3)
• Номинальная мощность: 5,5 кВт - достаточна для двигателей до этого значения
• Напряжение питания цепи управления: 400 В - требует совпадения с сетью управления
• Количество нормально разомкнутых контактов: 2 - для коммутации основной цепи и сигнализации
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип присоединения: Винтовые зажимы - удобны для многожильных и одножильных проводов
• Срок службы: До 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-11230 реверс 12А 400В/АС3 2 нормально открытых контакта устанавливается на DIN-рейку шириной 35 мм. Для работы в режиме реверса требуется два таких контактора - один для прямого, второй для обратного направления. Устройство уже комплектуется заводской механической блокировкой, предотвращающей одновременное включение обоих контакторов.

Присоединение проводов выполняется через винтовые зажимы. Максимальный сечение жилы - до 4 мм2. Подключение цепи управления осуществляется к катушке, рассчитанной на 400 В. Нельзя использовать с постоянным током или напряжением выше 400 В.

Безопасность и стандарты

Контактор КМИ-11230 реверс 12А 400В/АС3 2 нормально открытых контакта соответствует требованиям:

• ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009)
• Имеет сертификат соответствия РОСС CN.ME86.B00144

Произведён в соответствии с международными нормами безопасности для электрооборудования низкого напряжения.

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Заводские шины позволяют легко организовать параллельное подключение нескольких контакторов
• Высокая долговечность - срок службы до 15 лет при регулярном использовании
• Простота монтажа благодаря стандартному креплению на DIN-рейку
• Надёжная коммутация даже при частых включениях

Ограничения применения

• Не предназначена для работы с высокой индуктивностью (например, трансформаторами или мощными электромагнитами)
• Защита IP20 не допускает использование во влажных, запылённых или наружных условиях
• Цепь управления требует точного соответствия напряжению 400 В - нельзя применять с 220 В или 110 В
• Не подходит для частотного регулирования - только пуск/остановка/реверс

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом в системе охлаждения, где необходимо менять направление потока
• Кран-балка с двумя направлениями движения по горизонтали
• Тепловая завеса с функцией периодической смены режима работы
• Система АВР, где требуется переключение между основным и резервным источником

Практические советы

• При монтаже проверьте соответствие напряжения катушки (400 В) и сети управления - неверное подключение приведёт к выходу из строя контактора
• Для реверса всегда используйте два контактора КМИ-11230 с обязательной механической блокировкой - даже если она есть в корпусе, дополнительно проверьте её работоспособность
• Не затягивайте винты слишком сильно - это повредит контактные площадки
• Проверяйте температурный режим окружающей среды - максимальная рабочая температура обычно +40 C; при более высоких температурах снижайте нагрузку
• При замене старого контактора сверьте габариты и тип крепления - КМИ-11230 имеет стандартные размеры, но отличается от других серий
