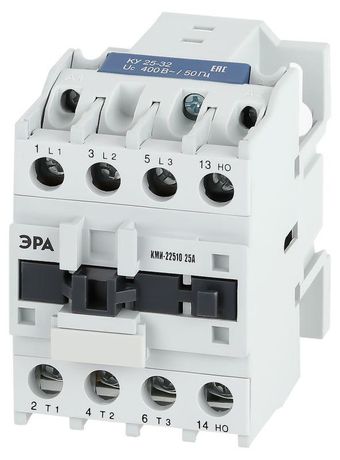

Контактор PRO KKM21-025-400-10-E КМИ-22510 25А 400В/АС3 1НО | Б0050439 ЭРА

Контактор КМИ-22510 25А 400В/АС3 1 нормально открытый - это вспомогательный контактный аппарат для дистанционного управления электрическими цепями. Применяется в системах автоматизации, где требуется надёжное коммутирование нагрузок до 25 А. Бренд ЭРА, артикул б0050439, соответствует промышленным требованиям к компактности и долговечности.

Назначение и область применения

Контактор КМИ-22510 25А 400В/АС3 1 нормально открытый предназначен для включения и отключения слаботочных и среднегрузовых цепей постоянного или переменного тока. Подходит для управления: - электродвигателями с короткозамкнутым ротором (категория АС-3); - цепями освещения; - нагревательными элементами; - другими малой индуктивностью нагрузками (категория АС-1). Используется в пультах управления, щитах автоматики, на конвейерах, насосных станциях и станках с ЧПУ.

Технические характеристики

• Номинальный рабочий ток: 25 А - максимальная допустимая нагрузка на главных контактах при AC-3;
• Номинальное напряжение питания катушки: 400 В переменного тока - требование к управлению, не путать с нагрузкой;
• Род тока: переменный (AC) - работает только с сетью 50–60 Гц, не совместим с постоянным током;
• Количество нормально открытых (NO) контактов: 1 - один размыкающий контакт, который замыкается при включении катушки;
• Количество вспомогательных замыкающих контактов: 1 - используется для сигнализации, блокировок или самоблокировки;
• Способ монтажа: DIN-рейка + винтовые крепления - гибкая установка в шкафах;
• Подключение вспомогательных цепей: винтовые зажимы - надёжное, но требует правильной затяжки;
• Тип изделия: вспомогательный контактный аппарат - не является основным выключателем, а служит для управления.

Совместимость и монтаж

Контактор КМИ-22510 25А 400В/АС3 1 нормально открытый устанавливается на DIN-рейку типа TS35. Для фиксации можно использовать винты - удобно при вибрациях или в условиях повышенной механической нагрузки. Винтовые клеммы рассчитаны на провода сечением до 2,5 мм2. Убедитесь, что изоляция зачищена на 8–10 мм, чтобы избежать плохого контакта. Не используйте для подключения медных жил большего сечения - возможен перегрев и повреждение клемм. Катушка управления питается от сети 400 В AC - проверьте соответствие напряжения перед подключением. Напряжение ниже 340 В может вызвать недостаточное втягивание якоря.

Безопасность и стандарты

Контактор КМИ-22510 25А 400В/АС3 1 нормально открытый соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для работы в промышленных условиях. Имеет класс защиты IP20 - не предназначен для установки во влажных или запылённых местах без корпуса. Рассчитан на работу при температуре от -25C до +60C. При более высоких температурах снижается срок службы катушки.

Преимущества

• Компактные габариты - занимает минимум места в распределительном щите;
• Высокая механическая износостойкость - до 1 млн операций включения/выключения;
• Стандартный интерфейс монтажа - совместим с любыми DIN-рейками и шкафами;
• Чёткая визуальная индикация положения контактов - легко определить состояние устройства;
• Наличие одного вспомогательного контакта позволяет реализовать простую схему самоблокировки без внешних реле.

Ограничения применения

• Не применяется для нагрузок выше 25 А - риск сваривания контактов и выхода из строя;
• Не подходит для цепей с высокой индуктивностью (например, мощные трансформаторы) - возможны скачки напряжения;
• Не имеет встроенной защиты от перегрузки - необходимо применять предохранители или тепловые реле;
• Не предназначен для частого включения/отключения при токе выше 80% от номинала - сокращает срок службы;
• Катушка 400 В - нельзя подключать к 220 В или 110 В без изменения оборудования.

Примеры использования

• Управление двигателем насоса в системе водоснабжения через пульт с кнопками “Пуск” и “Стоп”;
• Автоматическое включение системы обогрева при достижении заданной температуры;
• Логическая блокировка двух устройств - когда один контактор размыкает цепь другого;
• Сигнализация состояния “работает” через вспомогательный контакт к индикаторной лампе.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение приведёт к отказу или перегреву;
• Затягивайте винтовые клеммы усилием 0,4–0,5 Нм - слишком слабо - окисление, слишком сильно - трещины в пластике;
• Если контактор часто срабатывает - обеспечьте вентиляцию вокруг него, особенно при температуре выше 40C;
• Для длительной работы в цепях с импульсными нагрузками рекомендовано параллельно контакту установить RC-цепочку для гашения дуги;
• При замене - всегда отключайте питание. Контактор КМИ-22510 25А 400В/АС3 1 нормально открытый не имеет функции ручного отключения - только через катушку.
