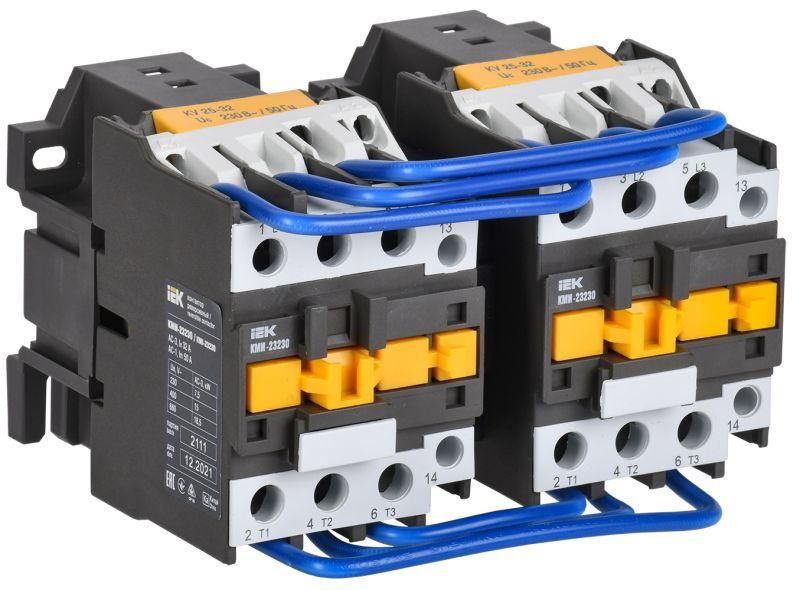

Контактор КМИ-23230 реверс 32А 230В/АС3 2НО KARAT IEK KKM23-032-230-20-1

Контактор КМИ-23230 реверс 32А 230В/АС3 2 нормально открытых контакта от бренда IEK предназначен для дистанционного управления и реверсирования асинхронных двигателей, а также переключения слаботочных цепей. Этот контактор - часть надёжной серии КМИ, известной в промышленном применении за счёт компактности и долговечности.

Назначение и область применения

Контактор КМИ-23230 реверс 32А 230В/АС3 2 нормально открытых контакта используется для:

• пуск и остановка асинхронных электродвигателей;
• изменение направления вращения двигателя (реверс);
• дистанционное управление цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками до 15 кВт;
• работа в системах автоматического ввода резерва (АВР).

Подходит для установки в щитах управления вентиляцией, насосами, тепловыми завесами, кран-балками, станками и аналогичным оборудованием.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 32 А (при AC-3 - для двигателей)
• Напряжение питания катушки: 230 В
• Номинальная мощность: 15 кВт (соответствует току 32 А при напряжении 380 В)
• Количество нормально открытых (НО) контактов: 2
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип присоединения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-23230 реверс 32А 230В/АС3 2 нормально открытых контакта устанавливается на DIN-рейку 35 мм. Он поставляется с заводской механической блокировкой, предотвращающей одновременное включение двух контакторов в реверсивной схеме - это исключает короткое замыкание при переключении.

Для монтажа используйте провода сечением до 4 мм2. Винтовые зажимы затягиваются отверткой - не требуют специальных инструментов. Убедитесь, что контактная группа не перегружена: максимальный ток 32 А - это предел, превышение которого снижает срок службы.

Безопасность и стандарты

Контактор КМИ-23230 реверс 32А 230В/АС3 2 нормально открытых контакта соответствует:

• ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009)
• имеет сертификат соответствия РОСС CN.ME86.B00144

Это гарантирует соответствие требованиям безопасности, устойчивости к износу и надёжность коммутации в промышленных условиях.

Преимущества

• Механическая блокировка встроена - не нужна внешняя интерлокация
• Высокая долговечность - 15 лет при правильной эксплуатации
• Универсальное питание катушки 230 В - совместим с большинством промышленных систем управления
• Компактный размер - экономит место в распределительных щитах
• Заводские шины позволяют легко организовать групповое подключение нескольких контакторов

Ограничения применения

• Не предназначен для работы с высокой индуктивностью (например, трансформаторы, мощные дроссели) - категория применения AC-3, не AC-1 для таких нагрузок
• Защита IP20 не допускает использование во влажных, запылённых или наружных помещениях без дополнительной защиты
• Не рекомендован для частого включения-выключения более 600 раз в час - это сокращает срок службы контактов
• Только для переменного тока; не работает с постоянным током

Примеры использования

• Реверсивный пуск электродвигателя конвейера - один контактор КМИ-23230 реверс 32А 230В/АС3 2 нормально открытых контакта управляет движением вперёд, второй - назад
• Управление насосом в системе охлаждения - включение/остановка через PLC или кнопочную станцию
• Автоматическое переключение между основным и резервным источником в АВР
• Включение тепловой завесы с возможностью удалённого отключения

Практические советы

• При подборе контактора проверьте посадочные габариты - он рассчитан на DIN-рейку 35 мм, не подходит для других типов креплений
• Для реверсивных схем всегда используйте два контактора с взаимной блокировкой - даже если один уже имеет внутреннюю блокировку, второму она тоже необходима
• Не забудьте установить тепловое реле или автоматический выключатель для защиты от перегрузки - сам контактор не обеспечивает защиту по току
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной работе - окисление или подгорание снижают надёжность
• При использовании в системах с частыми пусками (более 300 раз/сутки) рассмотрите возможность перехода на твердотельные реле
