Контактор КМИ-35032 реверс 50А 400В/АС3 2НО 2НЗ KARAT IEK KKM33-050-400-22-1

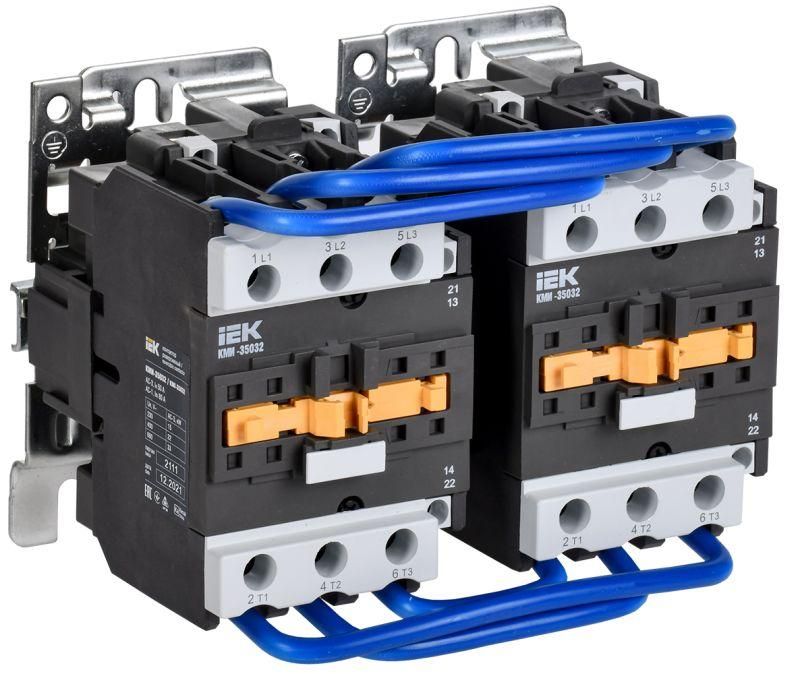

Контактор КМИ-35032 от IEK - реверсивный аппарат для управления асинхронными двигателями, обеспечивающий безопасную смену направления вращения и дистанционное включение/выключение нагрузок до 22 кВт. Артикул kkm33-050-400-22-1 соответствует серии КМИ и предназначен для промышленной автоматизации.

Назначение и область применения

Контактор КМИ-35032 используется для пуска, остановки и реверса трёхфазных асинхронных двигателей. Также подходит для управления другими малоиндуктивными нагрузками: вентиляторами, насосами, тепловыми завесами, печами, системами освещения и устройствами АВР. Благодаря реверсивной схеме, он позволяет переключать направление вращения двигателя без ручного изменения проводки - например, в кран-балках, конвейерах или станках с перемещаемой платформой.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 50 А при AC-3 (для двигателей)
• Напряжение питания катушки: 400 В
• Номинальная мощность: 22 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Тип присоединения: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-35032 устанавливается на DIN-рейку 35 мм. Присоединение проводов осуществляется через винтовые зажимы - допускается использование одножильных и многожильных проводов сечением до 16 мм2. Устройство комплектуется заводскими шинами для подключения двух контакторов в паре (прямой и реверсивный), что исключает случайное одновременное включение. Механическая блокировка предотвращает замыкание фаз при переключении - это обязательное требование для реверсивных схем.

Безопасность и стандарты

Контактор КМИ-35032 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00144. Конструкция обеспечивает надёжную изоляцию и предотвращает самопроизвольное включение. Для работы в условиях повышенной влажности или запылённости требуется установка в корпус с более высокой степенью защиты (IP54+).

Преимущества

• Встроенная механическая блокировка исключает риск короткого замыкания при реверсе
• Удобные винтовые зажимы позволяют быстро и надёжно подключить провода без специнструментов
• Высокая коммутационная износостойкость - рассчитан на длительную работу в режиме частых включений
• Готовый набор шин ускоряет сборку реверсивной схемы
• Сертифицирован для использования в России и странах ЕАЭС

Ограничения применения

• Не предназначена для управления высокоиндуктивными нагрузками (например, трансформаторами или сварочными аппаратами)
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне щита или в сыром помещении без дополнительной оболочки
• Напряжение катушки 400 В - не совместим с сетями 220 В без использования преобразователя
• Требует установки внешнего теплового реле для защиты двигателя от перегрузки - само устройство не имеет встроенной тепловой защиты

Примеры использования

• Подъёмник или кран-балка - переключение направления движения груза
• Циркулярная пила или фрезерный станок - изменение вращения шпинделя
• Насосная система - реверс потока жидкости при обслуживании трубопровода
• Система АВР - переключение между основным и резервным источником питания
• Тепловая завеса - включение/выключение и смена режима обдува

Практические советы

• При монтаже проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает перегрев
• Для защиты двигателя всегда используйте внешнее тепловое реле, даже если нагрузка кажется небольшой
• Убедитесь, что питание катушки точно 400 В - при меньшем напряжении контактор может не включаться, при большем - выйти из строя
• При использовании в составе АВР или реверсивной схемы обязательно примените кнопочные посты с механической взаимоблокировкой
• Контактор КМИ-35032 можно заменить аналогичным изделием другой серии, если сохранены ток, напряжение и количество контактов - но не рекомендуется менять тип блокировки без перепроверки схемы
