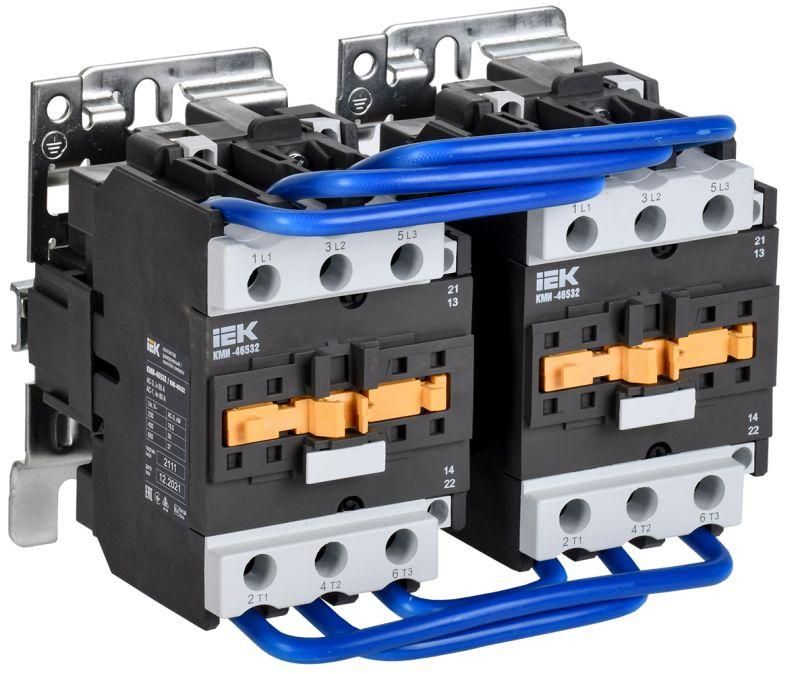

Контактор КМИ-46532 реверс 65А 230В/АС3 2НО 2НЗ KARAT IEK KKM43-065-230-22-1

Контактор КМИ-46532 реверс 65А 230В/АС3 2 нормально открытых – 2 нормально закрытых от бренда IEK предназначен для переключения направления вращения асинхронных двигателей, а также дистанционного управления нагрузками до 30 кВт. Этот реверсивный контактор обеспечивает надёжную коммутацию в промышленной автоматике и легко интегрируется в системы управления.

Назначение и область применения

Контактор КМИ-46532 реверс 65А 230В/АС3 2 нормально открытых – 2 нормально закрытых используется исключительно для реверсирования работы трёхфазных асинхронных - то есть для изменения направления вращения. Он позволяет безопасно выполнять пуск, остановку и переключение режимов движения двигателя. Подходит для управления цепями освещения, нагревательными элементами и другими малоиндуктивными нагрузками категории AC-1. Применяется в системах с частой сменой направления: кран-балках, конвейерах, вентиляциях, насосах, тепловых завесах, станках и устройствах АВР.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный рабочий ток: 65 А (при напряжении 380–415 В, класс AC-3)
• Номинальная мощность: 30 кВт (для трёхфазного двигателя 380 В)
• Напряжение питания катушки управления: 230 В переменного тока
• Количество контактных групп: 2 нормально открытых + 2 нормально закрытых
• Тип присоединения проводов: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-46532 реверс 65А 230В/АС3 2 нормально открытых – 2 нормально закрытых устанавливается на DIN-рейку шириной 35 мм. Для правильной работы требуется парный комплект - два таких контактора, которые работают совместно через механическую блокировку, предотвращающую одновременное включение обоих направлений. На выходе уже установлены заводские шины, что ускоряет сборку силовой части. Соединение проводов осуществляется винтовыми зажимами - допускается зачистка жил до 10 мм2. Убедитесь, что сечение кабелей соответствует току 65 А, чтобы избежать перегрева.

Безопасность и стандарты

Контактор КМИ-46532 реверс 65А 230В/АС3 2 нормально открытых – 2 нормально закрытых соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00144. Конструкция имеет механическую взаимоблокировку, которая исключает возможность одновременного замыкания цепей “вперёд” и “назад”, снижая риск короткого замыкания в сети. Напряжение управления 230 В - распространённый уровень в промышленном оборудовании, совместимый с большинством контроллеров и кнопочных постов.

Преимущества

• Уже собран с заводской шиной - экономит время при установке
• Механическая блокировка гарантирует безопасность при реверсе
• Высокая долговечность - срок службы 15 лет при регулярных операциях
• Поддержка высокого тока (65 А) делает его подходящим для крупных двигателей
• Совместим с типичными системами управления 230 В - не требует преобразователей

Ограничения применения

• Не предназначена для индуктивных нагрузок выше категории AC-3 (например, трансформаторы, люминесцентные светильники)
• Защита IP20 не допускает использование во влажных, запылённых помещениях без корпуса
• Требуется обязательное применение в паре с другим таким же контактором - один экземпляр не работает самостоятельно
• Запрещено использовать для постоянного тока - только переменный ток 50/60 Гц
• Не рекомендован для частых пусков более 120 раз в час - возможен быстрый износ контактов

Примеры использования

• Кран-бала: переключение между движением влево и вправо
• Циркуляционный насос: изменение направления потока жидкости
• Ленточный конвейер: реверс при аварийной остановке или смене направления доставки
• Вентиляционная система: смена режима вытяжки/притока
• Автоматический ввод резерва (АВР): переключение между основным и резервным источником питания

Практические советы

• Выбирая этот контактор, проверьте, что ваш двигатель потребляет не более 65 А при максимальной нагрузке - лучше иметь запас 10–15%
• При монтаже используйте только пару контакторов одного типа - смешивание моделей может нарушить блокировку
• Для длительной работы в условиях повышенной температуры (выше +40 C) рассмотрите принудительное охлаждение или снижение нагрузки
• Проверяйте затяжку винтов после первых нескольких включений - медные жилы могут слегка деформироваться
• Не забывайте про внешний термореле или магнитный пускатель - сам по себе контактор не обеспечивает защиту от перегрузки
