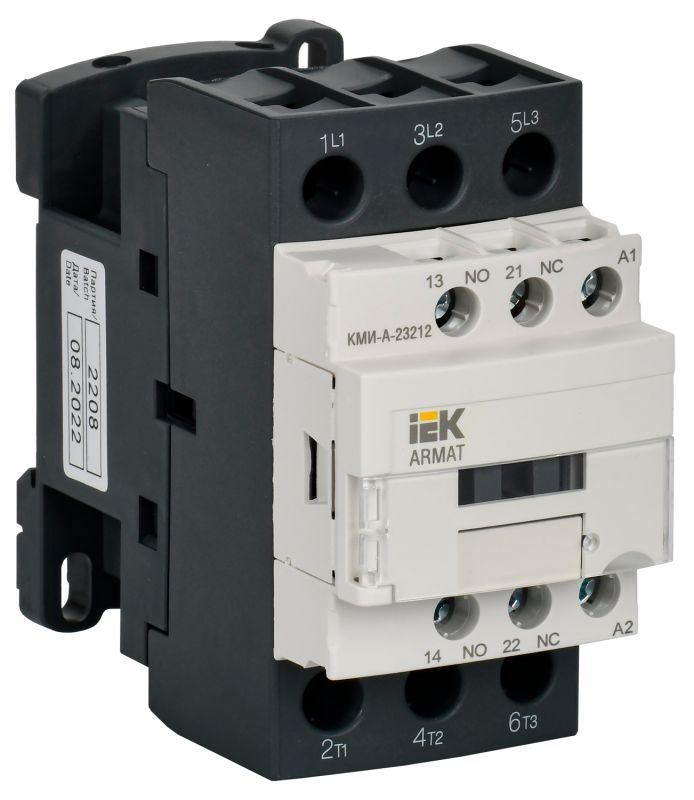

Контактор КМИ-А-23212 LC1D 32А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-21-032-048-11

Контактор КМИ-А-23212 LC1D 32А 48В/АС3 1 нормально открытый/1 нормально закрытый - устройство для удалённого включения и отключения трёхфазной нагрузки, предназначенное для работы в цепях управления с питанием 48 В переменного тока. Произведён бренда IEK, артикул ar-acc-21-032-048-11, совместим с DIN-рейкой и применяется в промышленной автоматике.

Назначение и область применения

Контактор КМИ-А-23212 LC1D 32А 48В/АС3 1 нормально открытый/1 нормально закрытый используется для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Подходит для запуска и остановки оборудования: насосов, вентиляторов, конвейеров, печей, кран-балок, а также для коммутации осветительных и нагревательных нагрузок. Часто устанавливается в системах автоматического ввода резерва (АВР) и пультах управления на объектах с низковольтной логикой.

Технические характеристики

• Номинальное напряжение катушки: 48 В переменного тока (AC)
• Номинальный ток главных контактов: 32 А
• Число полюсов: 3
• Коммутируемая мощность: до 15 кВт
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Род тока: переменный (AC)
• Исполнение: нереверсивное
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип подключения: винтовые зажимы
• Срок службы: 15 лет (при соблюдении условий эксплуатации)

Совместимость и монтаж

Контактор КМИ-А-23212 LC1D 32А 48В/АС3 1 нормально открытый/1 нормально закрытый монтируется на шину DIN 35 мм. Для подключения силовой цепи используются три верхних и три нижних винтовых клеммы - они рассчитаны на провода сечением до 10–16 мм2. Управляющая катушка подключается через два отдельных вывода - важно соблюдать полярность, хотя она не имеет значения для AC. Вспомогательные контакты (НО и НЗ) доступны для схем самоблокировки, сигнализации или контроля состояния. Монтаж на пластиковую плату возможен, но требует фиксации механическими креплениями - рекомендовано использовать DIN-рейку для лучшего теплоотведения и надёжности.

Безопасность и стандарты

Контактор КМИ-А-23212 LC1D 32А 48В/АС3 1 нормально открытый/1 нормально закрытый соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие уровня изоляции, теплостойкости и отказоустойчивости, установленному для промышленных контакторов. Серия ARMAT прошла сертификацию в рамках системы ЕАС, что позволяет применять её в странах ЕАЭС.

Преимущества

• Управление слаботочным сигналом 48 В - безопаснее и удобнее для оператора, чем 220/380 В
• Высокая долговечность: срок службы 15 лет при частоте включений до 1200 раз в час
• Гибкая комплектация: один НО и один НЗ контакт позволяют реализовать базовые схемы управления без внешних реле
• Стандартный форм-фактор - легко заменить аналогичные модели от других производителей
• Поддерживает высокие импульсные перегрузки за счёт медных контактов и качественной дугогашущей камеры

Ограничения применения

• Не постоянный ток - катушка и контакты рассчитаны исключительно на переменный ток (AC)
• Напряжение управления строго 48 В; использование другого напряжения повредит катушку
• Не предназначен для защиты от перегрузок - требуется обязательная установка теплового реле или автомата
• Не работает в условиях взрывоопасной среды - отсутствует взрывозащита IP65+ и класс защиты Ex
• При температуре ниже –25 C возможно снижение надёжности срабатывания - не рекомендуется для холодных регионов без обогрева щита

Примеры использования

• Управление насосом в системе водоснабжения: кнопка старта/стоп на пульте отправляет 48 В на катушку, контактор замыкает цепь двигателя
• Автоматический ввод резерва: основной генератор вышел из строя - контроллер подаёт 48 В на катушку, контактор переключает нагрузку на резерв
• Контроль нагревательной плиты: терморегулятор управляет катушкой, а контактор включает/выключает мощные ТЭНы
• Линии конвейера: PLC подаёт сигнал 48 В, контактор включает двигатель, а вспомогательный НЗ контакт передаёт состояние “работает” в систему мониторинга

Практические советы

• Выбирая контактор, проверьте, чтобы напряжение катушки точно совпадало с источником управления - даже +-10 % может вызвать перегрев
• Обязательно используйте предохранители или автоматы на входе силовой цепи - контактор не обеспечивает защиту!
• При многократном включении (более 600 раз/час) следите за температурой корпуса - переувлажнение или плохая вентиляция сокращают срок службы
• Винтовые зажимы затягивайте усилием 0,5–0,7 Нм - слишком сильное давление деформирует контакт, слабое - вызывает нагрев
• Для длительной работы в пыльных помещениях выбирайте модель с крышкой или устанавливайте в герметичный шкаф - контакты чувствительны к окислению
• Если нужна реверсивная схема - этот контактор не подойдет; возьмите пару моделей с блокировкой
