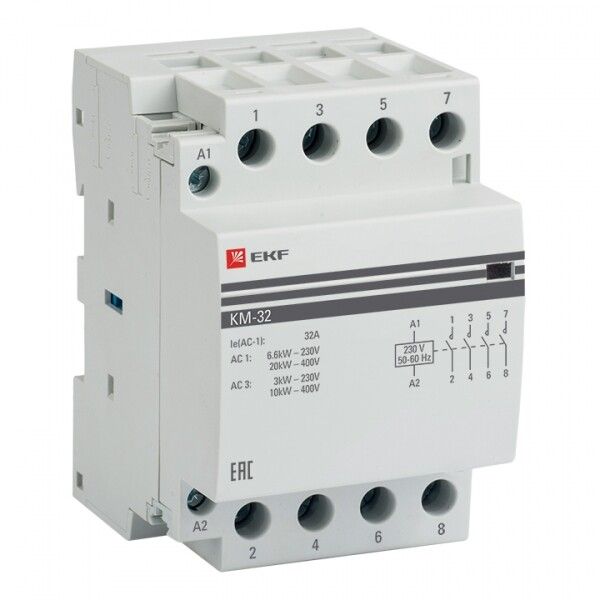

Контактор модульный КМ 32А 4NО (3 мод.) EKF PROxima | km-3-32-40

Контактор модульный EKF PROxima km-3-32-40 — устройство для дистанционного включения и отключения трёхфазных нагрузок до 32 А, управляемое через катушку 230 В AC. Подходит для автоматизации станков, насосов, вентиляции и других промышленных и бытовых систем, где требуется надёжная коммутация с DIN-монтажом.

Назначение и область применения

Контактор модульный EKF PROxima km-3-32-40 предназначен для частого включения и отключения трёхфазных электроприёмников. Его используют там, где нужна удалённая или автоматизированная коммутация: в системах кондиционирования, на конвейерах, в насосных станциях, управляющих цепях освещения и тепловых аппаратах. Устройство работает в паре с термореле, таймерами или ПЛК — обеспечивает безопасное переключение больших токов при малой мощности управляющего сигнала.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 230 В
• Номинальный ток: 32 А
• Количество силовых полюсов: 3
• Количество нормально-открытых контактов: 4
• Номинальное напряжение нагрузки: 230–400 В
• Максимальная мощность: 3000 Вт
• Частота: 50 Гц
• Способ монтажа: на DIN-рейку (3 модуля)
• Глубина монтажа: 60 мм
• Максимальное сечение кабеля: 25 мм² (медь/алюминий)
• Степень защиты: IP20 — защищён от прикосновений и крупной пыли, но не от брызг воды
• Диапазон температур: от -25 °C до +40 °C
• Климатическое исполнение: УХЛ4 — для работы в помещениях с умеренным и холодным климатом
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор модульный EKF PROxima km-3-32-40 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно вставить устройство в рейку и зафиксировать зажимом — никаких болтов или сверления не требуется. Клеммы рассчитаны на подключение медных и алюминиевых проводов сечением до 25 мм². Обязательно проверьте соответствие глубины установки (60 мм): убедитесь, что в щите хватает места, особенно если рядом установлены другие устройства. Катушка управления питается от сети 230 В AC — не используйте постоянный ток или другое напряжение.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Категория применения 1 указывает, что он предназначен для коммутации активных нагрузок (например, нагреватели, лампы), а не индуктивных (двигатели). Хотя контактная группа выдерживает 32 А, для двигателей рекомендуется применять контакторы категории AC-3. IP20 не обеспечивает защиту от влаги — не устанавливайте устройство во влажных или открытом воздухе.

Преимущества

• Высокая механическая долговечность благодаря качественной сборке и прочному корпусу
• Поддержка коммутации как медными, так и алюминиевыми проводами — удобно при модернизации старых систем
• Работает с любыми стандартными модульными распределительными щитами
• Длинный гарантийный срок — 84 месяца — говорит о высокой надёжности
• 4 нормально-открытых контакта позволяют использовать один контактор для управления несколькими цепями одновременно

Ограничения применения

• Не предназначен для коммутации индуктивных нагрузок большой мощности (электродвигатели требуют контакторов категории AC-3)
• IP20 исключает использование вне помещений или в сырых средах (бассейны, подвалы без вентиляции)
• Работает только при температуре выше -25 °C — не подходит для неотапливаемых объектов зимой
• Нельзя использовать с напряжением катушки отличным от 230 В AC — риск выхода из строя
• Максимальная мощность 3000 Вт — не следует подключать нагрузки выше этого значения даже при меньшем токе

Примеры использования

• Управление трёхфазным воздушным теплообменником в HVAC-системе
• Автоматический запуск насоса по сигналу от датчика уровня
• Коммутирование группы светильников через таймер или ПЛК
• Включение печи или индукционного нагревателя в производстве
• Запуск вентилятора в цикличном режиме (например, в шкафу управления)

Практические советы

• При подключении алюминиевого провода обязательно используйте переходные наконечники — снижают риск окисления и перегрева
• Проверяйте плотность затяжки клемм — слабый контакт вызывает нагрев, а перетянутые — повреждают клеммы
• Если контактор используется часто (более 1000 операций в час), убедитесь, что нагрузка не превышает 3000 Вт — иначе сокращается срок службы
• Для защиты от скачков напряжения на катушку можно установить фильтр или TVS-диод
• При использовании в щитах с ограниченным пространством учтите, что глубина монтажа составляет 60 мм — не забудьте про зазоры для открывания крышек
• Не смешивайте этот контактор с реверсивными — он нереверсивный, и его нельзя использовать для изменения направления вращения двигателя
