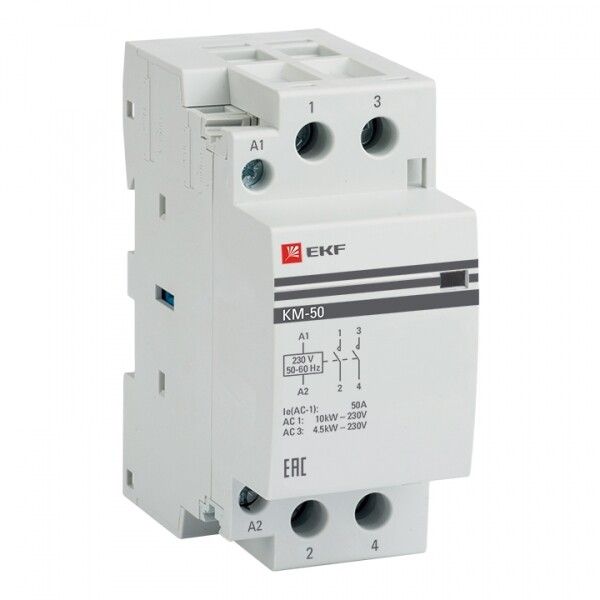

Контактор модульный КМ PROxima 50А 2НО двухполюсный EKF km-2-50-20

Контактор EKF PROxima km-2-50-20 - это модульный двухполюсный контактный аппарат с номинальным током 50 А, предназначенный для частой коммутации нагрузок переменного тока. Устройство устанавливается на DIN-рейку и применяется в распределительных щитах для управления электрооборудованием средней мощности.

Назначение и область применения

Контактор EKF PROxima km-2-50-20 используется для удалённого включения и выключения электрических цепей переменного тока. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим надёжной автоматической коммутации. Применяется в промышленных, торговых и бытовых объектах - например, в системах вентиляции, насосных станциях, конвейерах и тепловых аппаратах.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В
• Напряжение катушки управления: 230 В AC
• Количество нормально-открытых контактов: 2
• Количество силовых полюсов: 1 (два контакта работают параллельно как один полюс)
• Максимальная мощность: 4500 Вт
• Количество модулей: 2 (занимает два ширины модуля на DIN-рейке)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и брызг воды)
• Диапазон рабочих температур: от –25 C до +40 C
• Климатическое исполнение: УХЛ4 (для помещений с умеренным и холодным климатом, без конденсации)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Глубина установки: 60 мм
• Исполнение: нереверсивное (не переключает направление тока)
• Категория применения: AC-1 (коммутация активных нагрузок - нагреватели, лампы)
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Контактор EKF PROxima km-2-50-20 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа достаточно защёлкнуть устройство на рейке - фиксация механическая, без болтов. Подключение силовых проводов осуществляется через зажимы с максимальным сечением 25 мм2; допускаются как медные, так и алюминиевые жилы. Управляющая катушка подключается к сети 230 В AC через внешний сигнал (например, от терморегулятора, таймера или кнопки). Обязательно соблюдайте полярность при подключении управляющей цепи - хотя контактор работает с любым чередованием фаз, катушка чувствительна к правильному питанию.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры, предусмотренных для исполнения УХЛ4. Отсутствие открытых токоведущих частей внутри корпуса снижает риск поражения током при установленном состоянии. Однако IP20 не защищает от попадания пыли и влаги - не используйте в сырых помещениях или вне щита.

Преимущества

• Высокий ресурс коммутаций благодаря качественной магнитной системе
• Работает с алюминием и медью - гибкость при подборе кабелей
• Длинная гарантия (7 лет) указывает на уверенность производителя в долговечности
• Занимает всего 2 модуля - экономия места в щите
• Поддерживается серия PROxima - легко найти аналогичные устройства (реле, автоматы) одного стандарта

Ограничения применения

• Не предназначен для работы с реактивными нагрузками высокой индуктивности (например, крупные трансформаторы или мощные ЭДС двигателей без пускателей)
• IP20 исключает применение во влажных, запылённых или наружных условиях
• Нельзя использовать в качестве рубильника - он рассчитан на частую коммутацию, но не на отключение аварийных токов
• Работает только при напряжении 230 В +-10%; при более низком напряжении катушка не втягивается
• Не имеет функции реверса - нельзя изменить направление вращения двигателя одним этим контактором

Примеры использования

• Автоматический контроль обогрева в теплице - управляет нагревательным кабелем через термостат
• Включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление световой рекламой или LED-панелями с помощью таймера
• Коммутирование печи в промышленной сушилке

Практические советы

• Выбирая этот контактор, проверьте соответствие напряжения вашей управляющей цепи - 230 В, а не 110 В или 24 В
• При использовании алюминиевых проводов обязательно обработайте концы специальной пастой и затяните зажимы усилием, рекомендованным производителем
• Убедитесь, что глубина вашего щита позволяет вместить 60 мм контактора - некоторые пластиковые корпуса имеют ограниченную внутреннюю глубину
• Если требуется увеличить число контактов - можно дополнительно установить блок вспомогательных контактов (возможно при наличии свободного места и подходящего типоразмера)
• Не забывайте про вентиляцию вокруг контактора - длительная работа на пределе нагрузки требует хорошего теплоотвода
