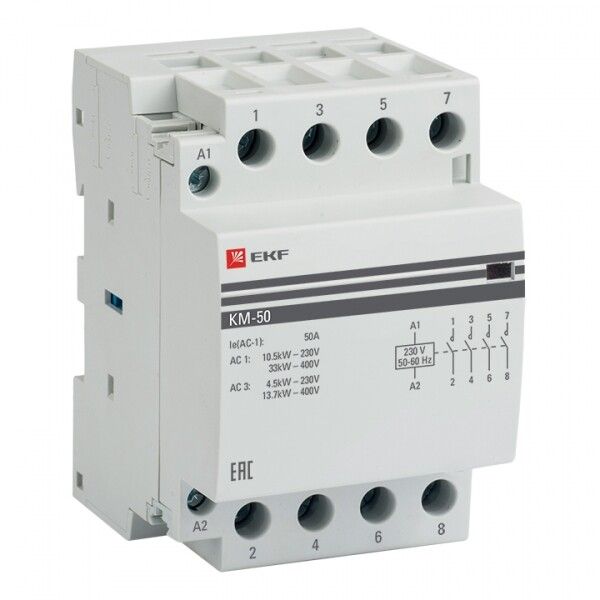

Контактор модульный КМ 50А 4NО (3 мод.) EKF PROxima | km-3-50-40

Контактор модульный EKF PROxima km-3-50-40 - устройство для дистанционного включения и отключения трёхфазной нагрузки до 50 А, управляемое через катушку 230 В AC. Подходит для автоматизации станков, насосов, вентиляции и других промышленных объектов с DIN-монтажом.

Назначение и область применения

Контактор модульный EKF PROxima km-3-50-40 предназначен для частого включения и отключения электрооборудования переменного тока. Его используют там, где требуется надёжная коммутация больших токов без механического воздействия оператора - например, в панелях управления, системах автономного запуска, тепловых щитах и конвейерных линиях.

Технические характеристики

• Номинальный ток: 50 А (при 400 В AC)
• Напряжение катушки управления: 230 В AC, 50 Гц
• Количество силовых полюсов: 3
• Количество нормально разомкнутых контактов: 4 (дополнительные - для сигнализации и блокировок)
• Максимальная переключаемая мощность: 4500 Вт
• Способ монтажа: на DIN-рейку шириной 3 модуля (17,5 мм каждый)
• Глубина установки: 60 мм
• Максимальное сечение кабеля: 25 мм2 (медь/алюминий)
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, но не от брызг воды
• Рабочий температурный диапазон: от –25 C до +40 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с повышенной влажностью
• Категория применения: AC-1 - для активных или слегка индуктивных нагрузок (например, нагреватели, освещение)
• Гарантия: 84 месяца

Совместимость и монтаж

Контактор EKF PROxima km-3-50-40 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения силовых цепей используйте клеммы на передней панели: три входа и три выхода для фаз, один вход для катушки управления. Дополнительные контакты (4 NO) расположены рядом - их можно использовать для самоблокировки, индикации состояния или связи с другими устройствами. Обязательно проверьте соответствие сечения кабеля (до 25 мм2) и плотность затяжки клемм - недостаточно затянутые соединения вызывают перегрев.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001 (МЭК 61095-92) и ГОСТ Р 50030.4.1-2002. Конструкция обеспечивает безопасную работу в условиях промышленных помещений с контролируемой средой. Отсутствие открытых токоведущих частей и степень защиты IP20 исключают случайное прикосновение к живым элементам. Применение в помещениях с высокой влажностью допускается благодаря исполнению УХЛ4, но не рекомендовано для улицы или сырых зонах без дополнительной защиты.

Преимущества

• Высокая долговечность: рассчитан на десятки тысяч циклов включения/отключения
• Поддержка алюминиевых и медных проводов - гибкость при замене кабелей
• Компактный формат: занимает всего 3 модуля на DIN-рейке
• Наличие четырёх дополнительных контактов позволяет реализовать сложные схемы управления без внешних реле
• Длительная гарантия (7 лет) указывает на уверенность производителя в качестве

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Не подходит для индуктивных нагрузок свыше категории AC-1 (например, двигатели без пускателей)
• IP20 не защищает от влаги - нельзя устанавливать в сырых местах, на улице или в цехах с брызгами
• Работает только в пределах температур от –25 C до +40 C; при более низких или высоких значениях возможны отказы
• Не имеет функции тепловой защиты - требует внешнего термореле при работе с двигателями

Примеры использования

• Управление трёхфазным воздушным компрессором в мастерской
• Автоматический запуск вентиляции по сигналу от термостата
• Коммутирование группы светильников в распределительном шкафу
• Система аварийного отключения насоса при превышении давления
• Цепь управления с самоблокировкой: одна пара контактов используется для удержания катушки после нажатия кнопки “Пуск”

Практические советы

• При подключении кабелей сечением 16–25 мм2 используйте наконечники - так снижается риск ослабления контакта
• Не забывайте про свободное пространство вокруг контактора: минимум 10 мм с каждой стороны для теплоотвода
• Если вы используете контакттор для управления двигателем - обязательно установите отдельный тепловое реле (например, EKF TRL)
• Проверяйте напряжение на катушке перед первым включением - неверное напряжение (например, 110 В вместо 230 В) приведёт к её быстрому выходу из строя
• При сборке схемы с несколькими контакторами - группируйте устройства одной серии (PROxima) для унификации обслуживания
