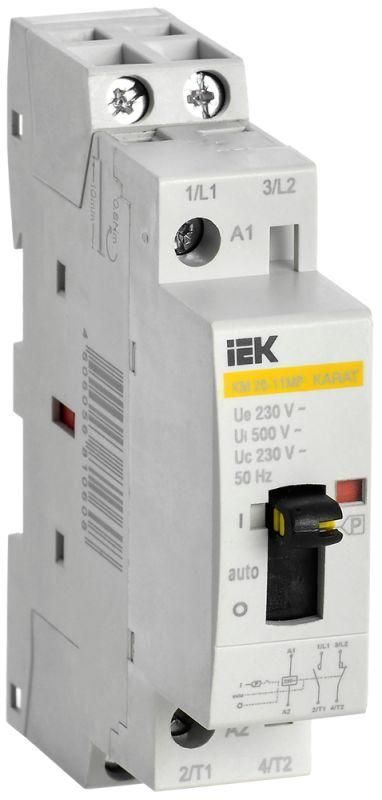

Контактор модульный с ручным управлением КМ20-11МР AC KARAT | MKK12-20-11 IEK

Контактор модульный с ручным управлением КМ20-11МР AC от IEK предназначен для дистанционного и ручного включения/выключения однофазной нагрузки до 20 А в сетях переменного тока 230 В. Устройство устанавливается на DIN-рейку и подходит для систем автоматического и ручного управления - например, в бытовой и промышленной автоматике.

Назначение и область применения

Контактор модульный КМ20-11МР AC используется для коммутации слабоиндуктивных нагрузок: нагревательных элементов, светильников, маломощных двигателей, насосов, вентиляторов и других устройств с активной или емкостной составляющей. Применяется в системах освещения, кондиционирования, вентиляции, теплого пола и аналогичных задачах, где требуется надёжное включение/отключение без постоянного участия оператора. Наличие ручного переключения позволяет обслуживать оборудование даже при отказе сигнала управления.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный рабочий ток: 20 А
• Напряжение цепи управления: 230 В (переменный ток)
• Количество силовых полюсов: 1
• Количество нормально открытых контактов: 1
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (шириной 1 модуль)
• Подключение силовой цепи: Винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Срок службы: До 15 лет при соблюдении условий эксплуатации
• Максимальная мощность: Не указана - определяется произведением U×I (до 4600 Вт при 230 В × 20 А)

Совместимость и монтаж

Контактор КМ20-11МР AC совместим с любой стандартизированной DIN-рейкой шириной 35 мм. Монтируется одним модулем (17,5 мм) - занимает минимальную площадь в распределительном щите. Подключаются провода через винтовые зажимы: вход и выход силовой цепи - на верхних и нижних клеммах; цепь управления - на боковых клеммах A1/A2. Для фиксации устройства используйте защёлку на корпусе - она плотно фиксирует контактёр на рейке. Ползунок ручного переключения выступает из лицевой стороны - удобен для проверки состояния без вскрытия щита.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не применяйте во влажных помещениях, на улице или в местах с высокой запылённостью. Отказ от работы при перегрузках выше 20 А возможен - не заменяет автоматический выключатель.

Преимущества

• Ручное переключение - возможность принудительно включить/выключить нагрузку без внешнего сигнала
• Модульная компактная форма - экономия места в щитах
• Винтовое подключение - надёжный контакт без специальных инструментов
• Высокий срок службы - до 15 лет при регулярной работе в пределах номинала
• Совместимость с сериями KARAT - легко заменяемый элемент в уже установленных системах

Ограничения применения

• Не для индуктивных нагрузок свыше 20 А - риск слипания контактов
• Запрещено использование в условиях повышенной влажности, пыли, химической агрессии - степень защиты IP20 недостаточна
• Не является средством защиты от перегрузок или коротких замыканий - обязательно использовать в паре с автоматическим выключателем
• Не рассчитан на работу при напряжении ниже 85 % от номинала (менее ~195 В) - может не втянуть якорь

Примеры использования

• Автоматическое включение системы вентиляции по сигналу термореле
• Ручное включение нагревателя в мастерской при необходимости
• Управление группой LED-светильников через PLC с возможностью аварийного отключения кнопкой
• Контроль работы насоса в системе водоснабжения с резервным ручным режимом

Практические советы

• Выбирая КМ20-11МР AC, убедитесь, что ваша нагрузка имеет активный характер - не применять для мощных двигателей без пускателя
• Проверьте посадочные габариты перед установкой - один модуль = 17,5 мм, учитывайте соседние автоматы и УЗО
• При подключении цепи управления - не путайте клеммы A1 и A2: они полярны только по напряжению, но не требуют правильной фазировки
• Часто используются в связке с таймерами, датчиками движения или температурными контроллерами - идеальный интерфейс между логикой и исполнителем
• Ползунок ручного переключения можно закрывать пластиковым колпачком для предотвращения случайного воздействия - особенно в общественных местах
