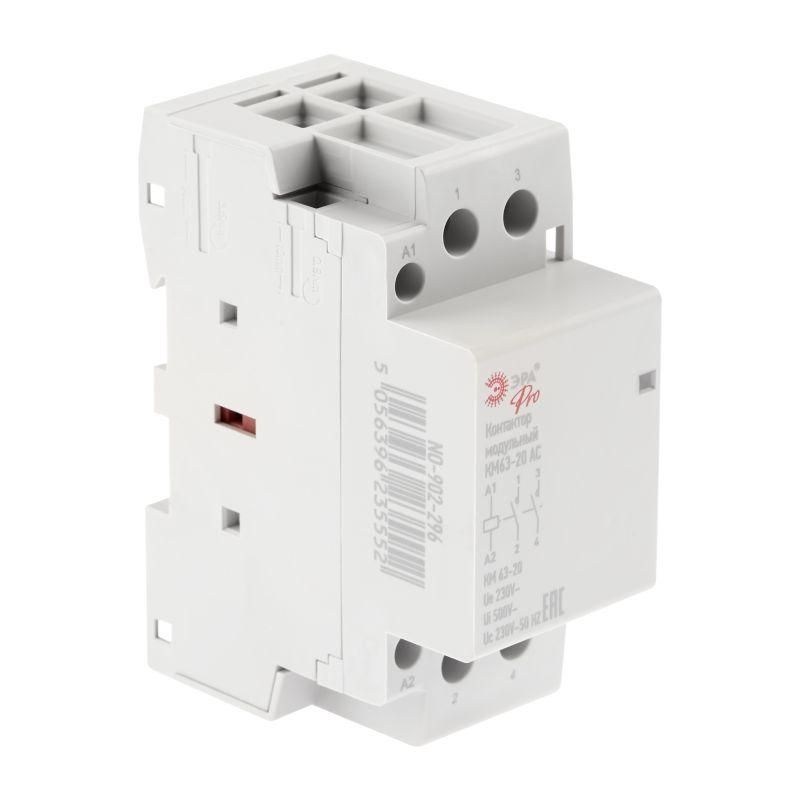

Контактор модульный NO-902-292 Pro-296 КМ63-20 AC (6/30/900) | Б0049161 ЭРА

Контактор модульный КМ63-20 AC NO-902-296 (6/30/900) ЭРА предназначен для дистанционного включения и отключения электроприёмников в цепях переменного тока. Этот контактный аппарат из серии КМ ЭРА обеспечивает надёжную коммутацию нагрузок до 63 А и подходит для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Контактор модульный КМ63-20 AC NO-902-296 (6/30/900) ЭРА используется для автоматического управления мощными нагрузками в системах, где требуется частое включение и выключение. Он применяется в цепях переменного тока 50 Гц с рабочим напряжением до 400 В. Подходит для контроля оборудования: насосов, вентиляторов, компрессоров кондиционеров, групп освещения, тепловых завес, конвекторов и других устройств с активной или слабоиндуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 63 А
• Рабочее напряжение: до 400 В переменного тока (AC)
• Частота сети: 50 Гц
• Количество контактов: один нормально разомкнутый (NO)
• Управление: катушка 220 В (по умолчанию, согласно типу NO-902-296)
• Монтаж: на DIN-рейку 35 мм
• Габариты: модульный формат, совместим с бытовой и промышленной автоматикой

Совместимость и монтаж

Контактор модульный КМ63-20 AC NO-902-296 (6/30/900) ЭРА совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в шкафах управления, распределительных щитах и ящиках автоматики. Для подключения используются винтовые зажимы - провода сечением до 25 мм2. Катушка управления рассчитана на 220 В, что соответствует распространённому напряжению в однофазных сетях. Перед монтажом проверьте соответствие напряжения питания катушки и класса защиты окружающей среды.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Стандартная модульная форма позволяет легко интегрировать в существующую автоматизированную систему
• Изготовлен с использованием качественных материалов, обеспечивающих долгий срок службы даже при высоких токовых нагрузках
• Запатентованная система гашения дуги снижает риск залипания контактов и повышает безопасность

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 50 Гц
• Не рекомендован для управления сильно индуктивными нагрузками (например, крупные трансформаторы, двигатели с высоким пусковым током свыше 8–10×Iн) без дополнительной защиты
• Не имеет встроенной защиты от перегрузки или короткого замыкания - требует обязательной установки автоматического выключателя перед контактором
• Катушка управления работает только от 220 В - нельзя использовать с 12/24/48 В постоянного или переменного тока

Примеры использования

• Автоматическое управление освещением в торговых центрах через таймер или датчик движения
• Включение группы кондиционеров в офисном здании по расписанию
• Управление вентиляцией в промышленных помещениях с помощью PLC
• Коммутирование нагревательных элементов в системах теплого пола

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваша нагрузка не превышает 63 А - превышение вызывает перегрев и выход из строя
• Подключайте питание катушки строго к фазе и нулю, соблюдая полярность - неверное подключение может привести к отказу срабатывания
• Перед первым запуском проверьте свободное перемещение механизма - при длительном хранении возможна заклинивание подвижных деталей
• Для увеличения срока службы используйте контактор только с предохранителем или автоматическим выключателем на 63–80 А
• При установке в условиях повышенной влажности или пыли - дополнительно герметизируйте корпус или выбирайте модели с IP-защитой выше, чем у этого устройства
