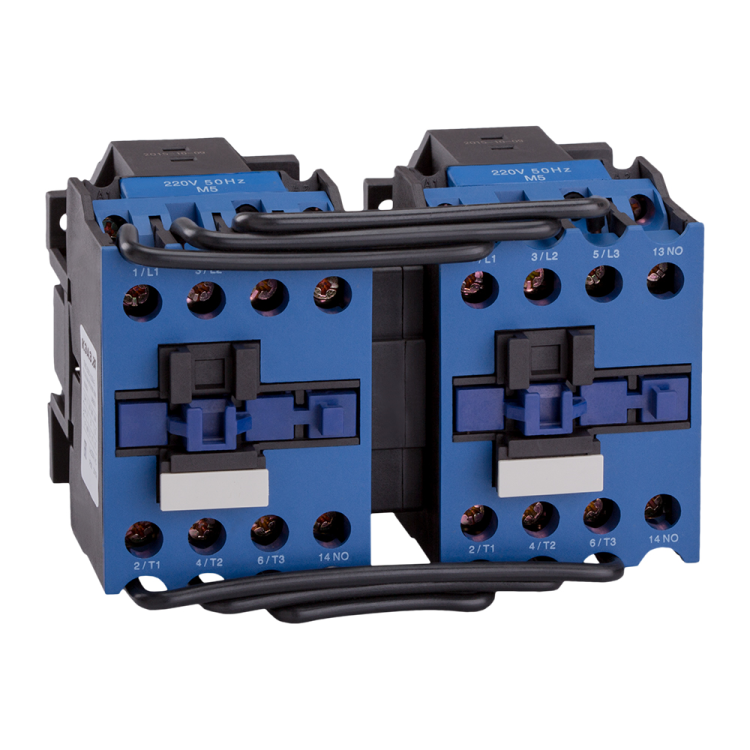

Контактор реверсивный ПМЛ-1560М-10А-24AC-УХЛ4-Б-КЭАЗ - 110567

Контактор реверсивный ПМЛ-1560М-10А-24AC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей мощностью до 4 кВт. Устройство работает с управлением от сети 24 В переменного тока и монтируется на DIN-рейку. Артикул 110567 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-1560М-10А-24AC-УХЛ4-Б используется для изменения направления вращения электродвигателей в системах автоматизации. Подходит для управления насосами, вентиляторами, конвейерами, станками и другим оборудованием, где требуется реверс. Обеспечивает безопасную коммутацию нагрузки до 10 А и мощности до 4 кВт при частоте 50–60 Гц.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 24 В
• Номинальный ток: 10 А
• Количество главных замыкающих контактов: 3
• Номинальная мощность двигателя: 4 кВт
• Частота: 50 / 60 Гц
• Количество вспомогательных НР контактов: 1
• Максимальное сечение кабеля: 1,5 мм2
• Способ подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20
• Климатическое исполнение: УХЛ4
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1560М-10А-24AC-УХЛ4-Б устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается подключение медных проводов сечением до 1,5 мм2. Не требует дополнительной фиксации. Совместим с другими компонентами серии ПМЛ и РТЛ. Для работы необходим внешний блок управления с двумя кнопками («Вперёд» и «Назад») и механической или электрической блокировкой между цепями.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 предотвращает доступ к токоведущим частям пальцами, но не защищает от пыли и влаги - установка возможна только внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет применять устройство в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью, но без прямого воздействия воды и осадков.

Преимущества

• Реверсивная схема исключает случайное одновременное включение двух направлений - обеспечена механическая взаимоблокировка.
• Катушка 24 В AC повышает безопасность при обслуживании и удобна для интеграции в системы управления с PLC.
• Винтовые зажимы обеспечивают надёжный контакт даже при многократном демонтаже.
• Один вспомогательный НР контакт позволяет легко реализовать сигнализацию состояния или блокировки в цепях управления.
• Произведён на заводе КЭАЗ - известный производитель с проверенной долговечностью изделий серии ПМЛ.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Запрещено использовать для постоянного тока - катушка рассчитана только на переменный ток 24 В.
• Подключение кабелей сечением более 1,5 мм2 недопустимо - риск перегрева и потери контакта.
• Не рекомендуется для частых включений (более 600 раз в час) - износ контактов возрастает при высоких циклах.
• Требуется обязательная блокировка между основными и вспомогательными цепями - иначе возможен короткий замыкание.

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности.
• Управление насосом для обратной промывки фильтров.
• Переключение направления движения шлифовального станка.
• Автоматизация лифтового механизма с функцией возврата.

Практические советы

• При монтаже на DIN-рейку убедитесь, что контакты не задевают соседние устройства - минимальный зазор 10 мм.
• Для продления срока службы используйте внешнюю защиту от бросков напряжения (варисторы) на катушку управления.
• Проверьте соответствие сечения кабеля и момента затяжки винтов - слабый контакт вызывает нагрев, слишком сильный - повреждает жилу.
• При использовании с ПЛК убедитесь, что выходы контроллера способны выдавать 24 В AC с достаточным током (не менее 100 мА).
• Обязательно протестируйте работу блокировок перед запуском - реверсивный контактор ПМЛ-1560М-10А-24AC-УХЛ4-Б не имеет внутренней электронной блокировки.
