Контактор реверсивный ПМЛ-1560М-10А-380AC-Б-УХЛ4 - 110568 КЭАЗ

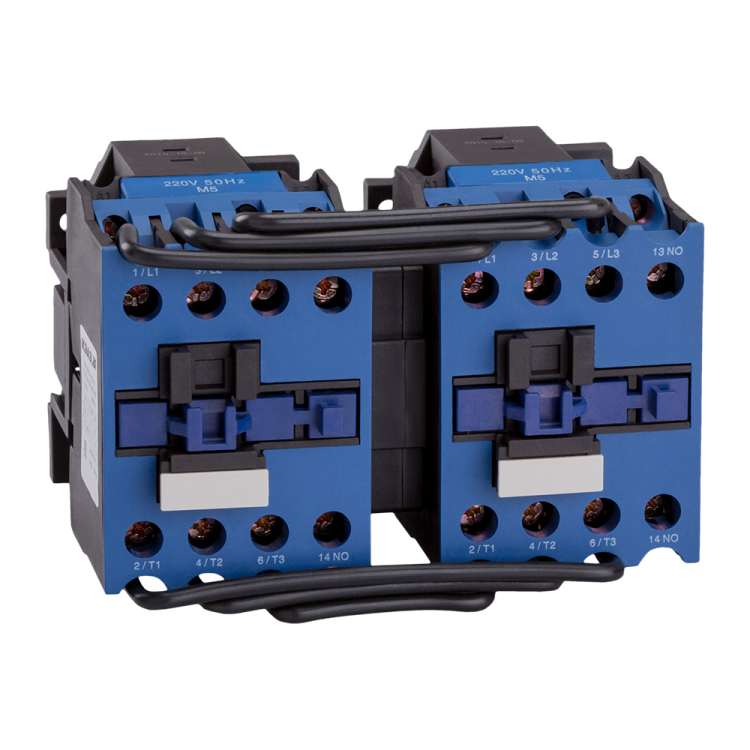

Контактор реверсивный ПМЛ-1560М-10А-380AC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей с питанием 380 В и током до 10 А. Устройство устанавливается на DIN-рейку и работает в условиях умеренного и холодного климата.

Назначение и область применения

Контактор реверсивный ПМЛ-1560М-10А-380AC-УХЛ4-Б используется для изменения направления вращения двигателей в системах автоматического управления. Подходит для оборудования, где требуется частое реверсирование: конвейеры, насосы, лифты, станки с ЧПУ, вентиляционные установки. Обеспечивает безопасную коммутацию нагрузки за счёт механической блокировки между прямыми и обратными контактами.

Технические характеристики

• Тип: реверсивный контактор (два взаимоблокированных контактора в одном корпусе)
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток главной цепи: 10 А
• Номинальная мощность: 4 кВт (при 380 В)
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных нормально открытых (НО) контактов: 1 пара
• Частота: 50 / 60 Гц
• Способ подключения: винтовые зажимы
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1560М-10А-380AC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа достаточно защёлкнуть устройство на рейке - дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы: максимальное сечение жил - 1,5 мм2. Не рекомендуется использовать многожильные провода без наконечников. Катушка управления рассчитана исключительно на 380 В AC - применение другого напряжения повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Механическая блокировка предотвращает одновременное замыкание прямой и обратной цепей, что исключает короткое замыкание в сети. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешней среды - устройство следует устанавливать внутри щита или шкафа.

Преимущества

• Встроенные механические блокировки исключают риск одновременного включения двух направлений
• Высокая надёжность благодаря проверенной конструкции серий ПМЛ и РТЛ от КЭАЗ
• Поддержка работы в широком диапазоне температур - подходит для неотапливаемых помещений
• Простой монтаж на DIN-рейку снижает время сборки панели
• Наличие одного вспомогательного контакта позволяет легко реализовать сигнализацию состояния

Ограничения применения

• Не предназначена для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Запрещено использование с напряжением катушки отличным от 380 В AC - возможен выход из строя
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не поместятся в зажимах
• Не подходит для частотного регулирования - только для пуска/реверса двигателя
• Не имеет функции тепловой защиты - необходимо использовать отдельный тепловое реле

Примеры использования

• Реверсивный пуск станка с ЧПУ для смены направления движения стола
• Управление конвейерной лентой, которая должна двигаться вперёд и назад
• Автоматизация подъёмника или лифта с двунаправленным движением
• Оборудование для перемешивания материалов, где требуется периодическая смена направления вращения

Практические советы

• При подключении используйте наконечники на проводах - это повысит надёжность контакта и продлит срок службы
• Убедитесь, что катушка получает именно 380 В - проверьте напряжение мультиметром перед первым запуском
• Для защиты от перегрузок обязательно подключите тепловое реле (например, ТРН или ТРП) последовательно с контактором
• При использовании в цепях с высокими импульсными нагрузками (частый реверс) контролируйте нагрев контактора - он не предназначен для постоянной коммутации более 60 раз в час
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с индуктивными нагрузками
