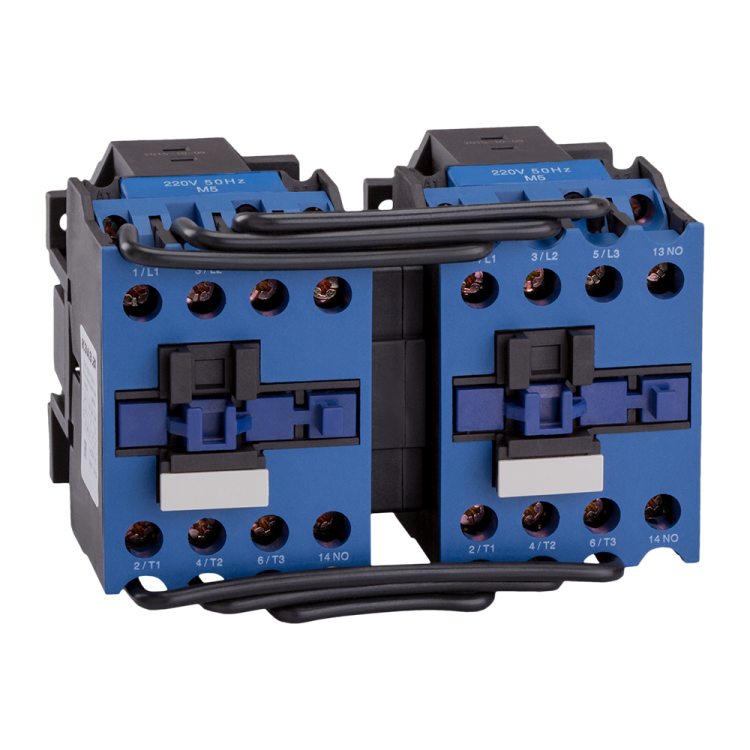

Контактор реверсивный ПМЛ-2500-25А-42AC-УХЛ4-Б - 110589 КЭАЗ

Контактор реверсивный ПМЛ-2500-25А-42AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазного электродвигателя с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку. Его применяют в системах автоматизации, где требуется надёжное управление двигателем через слаботочную цепь 42 В.

Назначение и область применения

Контактор реверсивный ПМЛ-2500-25А-42AC-УХЛ4-Б используется для коммутации трёхфазных электродвигателей мощностью до 11 кВт. Благодаря реверсивному исполнению, он позволяет менять направление вращения двигателя - например, для перемещения механизмов вперёд и назад. Подходит для установки в пультах управления, станках, конвейерах, насосных станциях и других устройствах, требующих частых переключений.

Технические характеристики

• Тип: контактный аппарат, реверсивный
• Род тока: переменный (AC), 50/60 Гц
• Номинальный ток: 25 А
• Напряжение катушки управления: 42 В AC
• Количество главных контактов: 3 (для фаз L1, L2, L3)
• Количество нормально открытых вспомогательных контактов: 1
• Номинальная мощность двигателя: 11 кВт
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 4 мм2
• Способ монтажа: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-2500-25А-42AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку. Для работы необходима пара таких контакторов - один для прямого, второй для обратного вращения. Они должны быть механически и электрически заблокированы друг от друга, чтобы исключить одновременное включение. Монтаж выполняется на рейку без инструментов: защёлкиваются фиксаторы на основании. Подключение проводов - винтовое, затяжка моментом до 0,5 Нм. Не допускается использование кабелей сечением более 4 мм2 - это может повредить зажимы.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008. Он не имеет собственной степени защиты выше IP00 - значит, не может использоваться вне закрытого шкафа. Открытый монтаж в сыром, запылённом или взрывоопасном окружении недопустим. Работает только с катушкой 42 В AC - применение постоянного тока или другого напряжения выведет устройство из строя.

Преимущества

• Высокая механическая износостойкость - рассчитан на частые включения (до 1200 раз в час)
• Низкий уровень шума при работе благодаря качественным материалам сердечника
• Простота замены: все элементы доступны для обслуживания без демонтажа всей системы
• Совместимость с другими изделиями серии ПМЛ - можно использовать в одной системе с аналогичными контакторами

Ограничения применения

• Не предназначена для работы в открытом виде - IP00 требует обязательной установки в распределительном щите
• Запрещено подключение к сети выше 42 В - риск пробоя катушки
• Не рекомендован для нагрузок с высоким пусковым током (например, компрессоры) без дополнительной защиты
• Не подходит для экстремальных условий: высокая влажность свыше 95%, агрессивные газы, вибрации выше 1g

Примеры использования

• Реверсивный привод конвейера - движение вперёд/назад
• Циркулярная пила с функцией обратного хода
• Лебёдка с управлением по двум направлениям
• Автоматическая система подачи материала на станок

Практические советы

• Обязательно используйте два контактора ПМЛ-2500-25А-42AC-УХЛ4-Б в паре - один для прямого, другой для реверса. Между ними должна быть механическая блокировка.
• Проверьте соответствие сечения кабеля - 4 мм2 максимум. Большие жилы деформируют зажимы.
• Для долгой службы контролируйте состояние винтовых зажимов - периодически проверяйте затяжку, особенно после первых 10–20 включений.
• Если питание катушки 42 В получается от трансформатора, убедитесь, что он не перегревается - это снижает срок службы контактора.
• При замене старого контактора - сравнивайте артикулы. КЭАЗ выпускает несколько модификаций ПМЛ; отличаются они числом контактов и напряжением катушки.
