Контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б - 236952 КЭАЗ

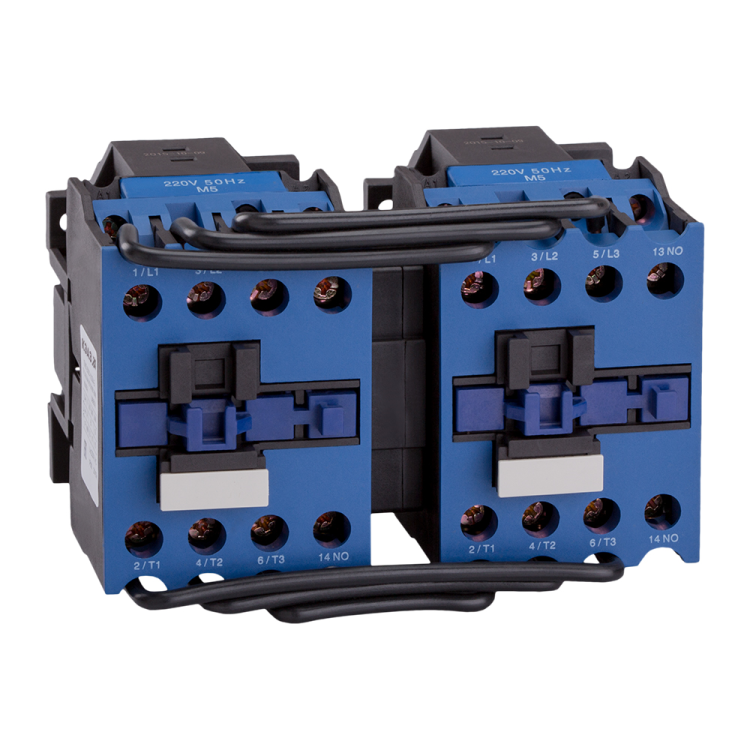

Контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б 25А кат. 42В AC - устройство для переключения направления вращения трёхфазного электродвигателя с управлением через катушку 42 В переменного тока. Применяется в системах автоматизации, где требуется частое реверсирование нагрузки, например, в конвейерах, лифтах или станках. Произведён КЭАЗ в серии ПМЛ, артикул 236952.

Назначение и область применения

Контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б 25А кат. 42В AC предназначен для коммутации трёхфазных двигателей мощностью до 11 кВт. Благодаря реверсивному исполнению, он позволяет менять направление вращения двигателя без механического переключения - достаточно управляющего сигнала на катушку. Подходит для установки в щитах автоматики, на производстве, в логистике и других местах, где нужна надёжная и частая смена направления движения.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 42 В переменного тока (AC) - безопасное напряжение для цепей управления, часто используется в промышленной автоматике;
• Главные контакты: 3 замыкающих, 0 размыкающих - все три контакта работают на замыкание, что типично для реверсивных контакторов;
• Вспомогательные контакты: 3 нормально открытых (НО), 1 нормально закрытый (НЗ) - используются для блокировок, сигналов состояния и схем взаимоблокировки;
• Номинальная мощность двигателя: 11 кВт - соответствует максимальной нагрузке, которую можно коммутировать при 380 В;
• Частота: 50/60 Гц - совместим с сетями России, Европы и большинства стран;
• Сечение кабеля: до 4 мм2 - допустимые размеры жил для подключения силовых и управляющих цепей;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - контакт не защищён от внешних воздействий, требует установки в корпусе или шкафу;
• Подключение: винтовое - надёжное, но требует периодической проверки затяжки;
• Способ монтажа: DIN-рейка или монтажная плата - гибкая установка в распределительных щитах;
• Нормативный документ: ТУ3426-044-05758109-2008 - сертифицирован по внутреннему техническому условию КЭАЗ.

Совместимость и монтаж

Контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б 25А кат. 42В AC совместим с другими элементами серии ПМЛ и легко монтируется на стандартную DIN-рейку шириной 35 мм. Для работы в режиме реверса требуется два таких контактора: один для прямого вращения, второй - для обратного. Между ними обязательна электромеханическая блокировка, чтобы избежать одновременного включения. Монтаж на плату возможен, но менее предпочтителен - лучше использовать DIN-рейку для удобства обслуживания. Подключайте провода сечением не более 4 мм2 - большие жилы не войдут в зажимы.

Безопасность и стандарты

Контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б 25А кат. 42В AC изготовлен в соответствии с ТУ3426-044-05758109-2008. Отсутствие степени защиты IP00 означает, что он не может использоваться вне герметичного корпуса. Все операции с контактами должны выполняться при отключенном питании. Катушка 42 В снижает риск поражения током, но не исключает необходимости соблюдения правил электробезопасности.

Преимущества

• Высокая надёжность коммутации благодаря конструкции КЭАЗ - контакты рассчитаны на многократные срабатывания;
• Управление низким напряжением (42 В) повышает безопасность обслуживающего персонала;
• Наличие четырёх вспомогательных контактов упрощает реализацию схем блокировок и индикации;
• Климатическое исполнение УХЛ4 обеспечивает работу в суровых условиях без дополнительного обогрева;
• Гибкий монтаж - подходит как для стандартных щитов, так и для специализированных решений.

Ограничения применения

• Не применяется в средах с высокой запылённостью, агрессивными газами или брызгами воды - IP00 не даёт физической защиты;
• Не подходит для постоянной работы при токе выше 25 А - возможен перегрев и сваривание контактов;
• Требуется парный контакт для реверса; использование одного экземпляра невозможно;
• Не рекомендован для частотных переключений чаще 60 раз в час - это сокращает срок службы контактов;
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателя.

Примеры использования

• Конвейеры с обратным ходом - изменение направления перемещения грузов;
• Лифты и подъёмники - реверс для подъёма и опускания;
• Обрабатывающие станки - смена направления шпинделя;
• Вентиляционные системы с реверсом потока воздуха;
• Автоматические ворота и шлюзы - движение в обоих направлениях.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель не превышает 11 кВт - превышение вызывает быстрый износ;
• При сборке схемы реверса используйте кнопочные посты с механической блокировкой - это предотвратит случайное одновременное включение двух контакторов;
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно после первых 100 срабатываний;
• Устанавливайте контактор реверсивный ПМЛ-2501-25А-42AC-УХЛ4-Б 25А кат. 42В AC внутри щита с классом защиты не ниже IP54;
• Для долгой службы добавьте в цепь тепловое реле - даже при номинальном токе 25 А перегрузки происходят чаще, чем кажется.
