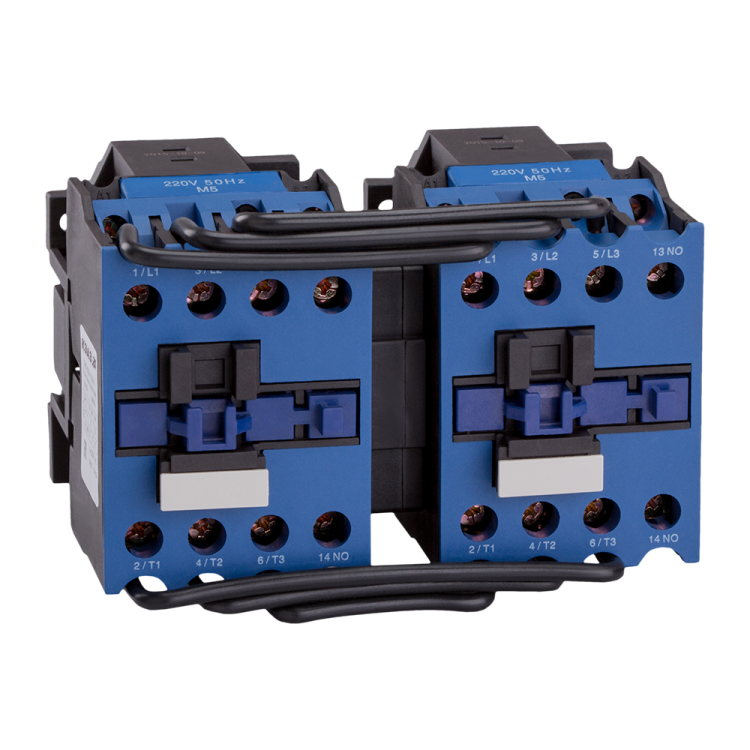

Контактор реверсивный ПМЛ-2560М-25А-380AC-Б-УХЛ4 - 110595 КЭАЗ

Контактор реверсивный ПМЛ-2560М-25А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей, а также для изменения направления вращения за счёт реверсивной схемы. Этот контактный аппарат применяется в системах автоматизации, где требуется надёжное управление двигателем - например, на конвейерах, насосах или станках.

Назначение и область применения

Контактор реверсивный ПМЛ-2560М-25А-380AC-УХЛ4-Б используется для коммутации трёхфазных электродвигателей мощностью до 11 кВт. Благодаря реверсивному исполнению он позволяет менять направление вращения двигателя без переключения фаз вручную - это особенно важно в системах с двунаправленным движением: транспортерах, лифтах, металлорежущих станках и других механизмах.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток: 25 А
• Количество главных контактов: 3 пары (для трёх фаз)
• Количество вспомогательных контактов: 1 пара (НО или НЗ - зависит от комплектации)
• Номинальная мощность двигателя: 11 кВт
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 4 мм2
• Способ подключения: винтовые зажимы
• Климатическое исполнение: УХЛ4 - устойчив к температуре от −40 C до +40 C и повышенной влажности
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Нормативный документ: ТУ 3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-2560М-25А-380AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку 35 мм. Для работы необходима внешняя схема управления - обычно два кнопочных поста («Вперёд» и «Назад») с механической или электрической блокировкой, чтобы избежать одновременного включения обоих контакторов. Подключение проводов - через винтовые зажимы; максимальное сечение жил - 4 мм2. Не допускается использование кабелей большего сечения - это может повредить зажимы или вызвать нагрев.

Безопасность и стандарты

Контактор соответствует требованиям ТУ 3426-044-05758109-2008. Степень защиты IP20 обеспечивает безопасность при установке внутри щитов - исключает случайное прикосновение к токоведущим частям, но не защищает от пыли и влаги. Применение вне закрытых шкафов запрещено. Климатическое исполнение УХЛ4 позволяет использовать изделие в помещениях с умеренным и холодным климатом, включая неотапливаемые цеха.

Преимущества

• Реверсивная конструкция снижает время на изменение направления движения - не требует ручного переключения фаз.
• Высокая механическая износостойкость благодаря качественной сборке завода КЭАЗ.
• Поддержка стандартной DIN-рейки - удобна для монтажа в распределительных щитах.
• Напряжение катушки 380 В - совместимо с промышленными сетями без необходимости использования трансформаторов.
• Наличие одной вспомогательной пары контактов позволяет легко реализовать сигнализацию состояния или блокировки в схеме управления.

Ограничения применения

• Не предназначена для работы во влажных, пыльных или открытых условиях - IP20 не обеспечивает защиту от окружающей среды.
• Не рекомендуется применять для нагрузок выше 25 А или мощности более 11 кВт - возможен перегрев и выход из строя.
• Требуется обязательная блокировка между основным и реверсивным контактором - иначе возникает риск короткого замыкания.
• Не подходит для частотного регулирования - работает только на постоянной частоте сети (50/60 Гц).

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад.
• Циркулярная пила с функцией реверса для удаления опилок.
• Насосная станция с аварийным переключением направления потока.
• Грузоподъёмный механизм с точной позиционацией.

Практические советы

• При монтаже проверьте соответствие сечения кабеля - не превышайте 4 мм2, даже если выглядит “недогруженным”.
• Обязательно используйте механическую или электрическую взаимоблокировку между контактами «Вперёд» и «Назад». Без этого есть риск пробоя.
• Для контроля состояния подключите вспомогательный контакт к индикатору - так проще диагностировать работу системы.
• Проверяйте затяжку винтов после первых нескольких включений - термические циклы могут ослабить соединения.
• Контактор ПМЛ-2560М-25А-380AC-УХЛ4-Б от КЭАЗ - часть серии ПМЛ, которая имеет высокую ремонтопригодность. Запчасти и аналоги доступны на рынке.
