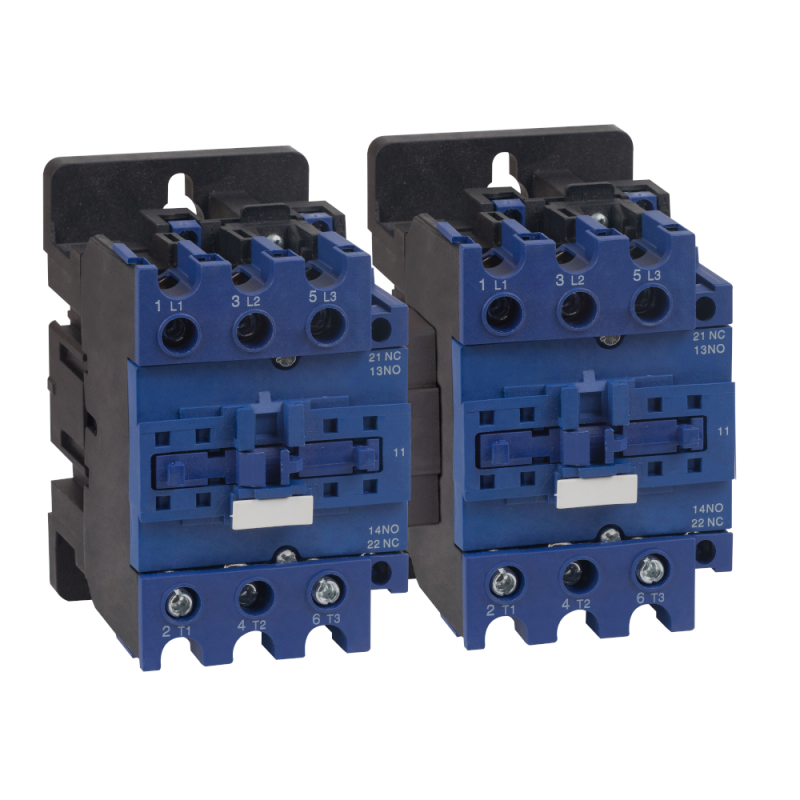

Контактор ПМЛ-3500 40А 380В 18.5кВт реверсивный КЭАЗ (Курский электроаппаратный завод) 110615

Контактор реверсивный ПМЛ-3500-40А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных двигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-3500-40А-380AC-УХЛ4-Б используется для коммутирования трёхфазных асинхронных , когда требуется изменить направление вращения - например, в системах с перемещаемой нагрузкой: конвейеры, насосы, компрессоры, лифты, станки с ЧПУ. Благодаря реверсивному исполнению, он заменяет два обычных контактора, обеспечивая взаимную блокировку между прямыми и обратными цепями.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку до этого значения без перегрева;
• Напряжение катушки управления: 380 В AC - требует питания именно этой величины, совместим с сетью 380 В трёхфазной системы;
• Количество главных контактов: 3 - управляет всеми фазами двигателя одновременно;
• Номинальная мощность: 18,5 кВт - оптимальна для двигателей такой мощности при напряжении 380 В;
• Частота: 50/60 Гц - работает в любых стандартах сети;
• Количество вспомогательных контактов: 1 пара - сигнализацией состояния (например, “двигатель запущен”);
• Тип подключения: винтовые зажимы - надёжное соединение с проводниками до 10 мм2;
• Способ монтажа: DIN-рейка / монтажная плита - легко устанавливается в распределительном щите;
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию при температуре от −40 C до +40 C, в помещениях с повышенной влажностью;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки внутри корпуса или шкафа;
• Нормативный документ: ТУ3426-044-05758109-2008 - соответствует внутреннему техническому регламенту завода-изготовителя.

Совместимость и монтаж

Контактор реверсивный ПМЛ-3500-40А-380AC-УХЛ4-Б совместим с другими элементами серии ПМЛ и РТЛ от КЭАЗ. Для работы необходима парная установка двух таких контакторов - один для прямого, второй для обратного вращения. Обязательно используйте механическую или электрическую блокировку, чтобы избежать одновременного включения обоих контакторов. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Подключаются медные жилы сечением до 10 мм2; зачистка проводов должна быть точной, без повреждений жилы. После затяжки проверьте контакт - слабый зажим вызывает нагрев.

Безопасность и стандарты

Контактор реверсивный ПМЛ-3500-40А-380AC-УХЛ4-Б изготовлен согласно ТУ3426-044-05758109-2008, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Однако из-за степени защиты IP00 устройство нельзя использовать вне закрытого шкафа - открытая установка опасна при наличии доступа к токоведущим частям. Все операции по монтажу и обслуживанию должны проводиться после отключения питания.

Преимущества

• Высокая долговечность благодаря качественным материалам и технологии производства КЭАЗ;
• Устойчивость к колебаниям напряжения +-10 % от 380 В - работоспособен даже при просадках;
• Замена двух однополюсных контакторов одним реверсивным модулем - экономия места в щите;
• Готовая система блокировки исключает случайное противофазное включение;
• Подходящий для автоматических систем управления - сигнал с вспомогательного контакта можно подать в ПЛК.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита;
• Не предназначен для постоянного режима работы выше 40 А - риск перегрева и выхода из строя;
• IP00 требует обязательной установки в закрытом щите - недопустимо использование на открытом воздухе или в сыром помещении без защиты;
• Не рекомендован для частотных преобразователей - высокочастотные импульсы могут вызывать пробои изоляции;
• Не подходит для однофазных нагрузок - только для трёхфазных двигателей.

Примеры использования

• Конвейерная лента с функцией реверса для смены направления движения груза;
• Циркулярная пила с кнопкой “обратный ход” для освобождения застрявших деталей;
• Насосная станция с аварийным переключением потока жидкости;
• Шахтный подъёмник с двунаправленным движением кабины;
• Оборудование для тестирования двигателей в мастерских - возможность быстрой смены вращения.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель действительно потребляет ≤18,5 кВт при 380 В - иначе выбирайте модель с большим током;
• При использовании в щитах с ограниченным местом - учтите, что реверсивный контрактор занимает место двух обычных;
• Для увеличения срока службы - периодически проверяйте состояние винтовых зажимов и наличие окисления на контактах;
• Если нужна более высокая степень защиты - используйте герметичный кожух или специальный бокс для контакторов;
• Не забудьте про предохранители - они обязательны перед каждым контактором для защиты от короткого замыкания.
