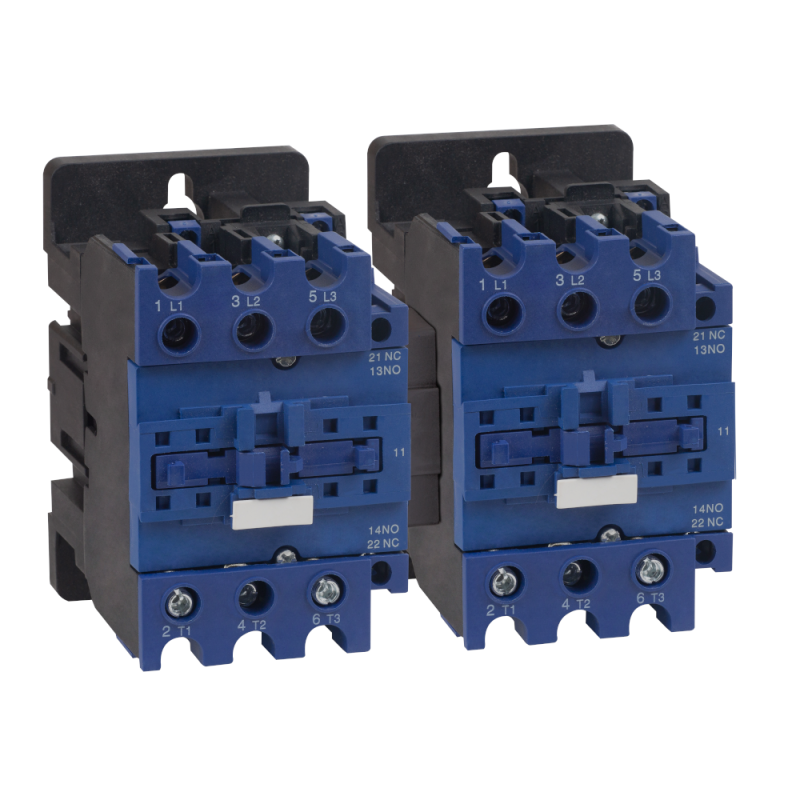

Контактор реверсивный ПМЛ-3560М 40А 380В AC КЭАЗ (Курский электроаппаратный завод) 110621

Контактор реверсивный ПМЛ-3560М-40А-380AC-УХЛ4-Б от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство рассчитано на работу в условиях умеренного и холодного климата и монтируется на DIN-рейку.

Назначение и область применения

Контактор реверсивный ПМЛ-3560М-40А-380AC-УХЛ4-Б используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для автоматических систем, где необходимо переключать движение механизма в обоих направлениях: насосы, вентиляторы, конвейеры, лебёдки, станки с ЧПУ и другие устройства с циклическим режимом работы.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт при напряжении 380 В
• Напряжение управления: 380 В переменного тока (AC) - катушка срабатывает при таком напряжении, не требует внешнего преобразователя
• Количество главных контактов: 3 - три пары силовых контактов для коммутации всех фаз трёхфазной сети
• Количество вспомогательных контактов: 1 пара - одна пара НЗ (нормально замкнутых) или НО (нормально открытых) для сигнализации или блокировки
• Частота: 50/60 Гц - совместим с сетями России, Европы и других регионов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды; требуется установка в закрытом щите
• Подключение: винтовые зажимы - надёжное соединение с медными проводниками сечением до 10 мм2
• Способ монтажа: на DIN-рейку или монтажную плату - удобен для сборки распределительных шкафов
• Нормативный документ: ТУ3426-044-05758109-2008 - соответствует техническим условиям КЭАЗ

Совместимость и монтаж

Контактор реверсивный ПМЛ-3560М-40А-380AC-УХЛ4-Б совместим с другими элементами серии ПМЛ и РТЛ. Для полноценного реверсирования требуется два таких контактора: один для прямого вращения, второй - для обратного. Между ними должна быть механическая и электрическая блокировка, чтобы исключить одновременное включение. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Винтовые зажимы позволяют подключать жилы кабеля сечением до 10 мм2 - не используйте многожильные провода без наконечников. Перед первым включением проверьте затяжку винтов - они должны быть плотно закручены, но без излишнего усилия.

Безопасность и стандарты

Контактор реверсивный ПМЛ-3560М-40А-380AC-УХЛ4-Б изготовлен в соответствии с требованиями ТУ3426-044-05758109-2008. Он не имеет функции тепловой защиты - для защиты двигателей от перегрузки необходим отдельный тепловое реле. Степень защиты IP20 требует установки внутри электрического шкафа. Не допускается использование вне помещений или в местах с постоянным воздействием брызг, пыли и химически активных сред.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ - контакты выполнены из серебросодержащего сплава, долговечны при частых включениях
• Удобный монтаж на DIN-рейку - позволяет компактно собирать шкафы управления
• Работает без дополнительных устройств - катушка 380 В AC позволяет подключаться напрямую к сети, без трансформаторов
• Климатическое исполнение УХЛ4 - обеспечивает стабильную работу в суровых условиях, включая зимние периоды
• Совместимость с серией ПМЛ - легко заменяется аналогичными моделями при ремонте

Ограничения применения

• Не предназначена для работы с постоянным током - катушка рассчитана только на 380 В переменного тока
• IP20 не защищает от пыли и влаги - нельзя использовать в открытом виде или во влажных помещениях без корпуса
• Отсутствует встроенная тепловая защита - обязательно применять с тепловым реле при управлении двигателями
• Требуется минимум два экземпляра для реализации реверса - увеличивает стоимость и занимаемое место в шкафу
• Не рекомендован для частотных переключений более 120 раз в час - высокий износ контактов при сверхчастом использовании

Примеры использования

• Конвейерная лента, которая должна двигаться вперёд и назад для выгрузки материалов
• Циркулярная пила с механизмом возвратно-поступательного движения
• Лебёдка грузоподъёмника, требующая смены направления намотки каната
• Вентиляционная система с реверсом потока воздуха для очистки фильтров
• Автоматизированный станок с перемещением стола в двух направлениях

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваш двигатель не превышает 18,5 кВт - превышение нагрузки вызовет быстрый износ контактов
• Для реверсивной схемы всегда применяйте взаимоблокировку между двумя контакторами - искажение логики может привести к короткому замыканию
• Проверяйте сечение кабеля перед подключением - провода больше 10 мм2 не войдут в зажимы, меньшие - риск плохого контакта
• При установке в шкафу оставляйте свободное пространство вокруг контактора - он нагревается при работе, особенно при длительном включении
• При замене старого контактора - сравнивайте тип и количество контактов. ПМЛ-3560М-40А-380AC-УХЛ4-Б можно заменить на аналог из серии РТЛ с тем же током и напряжением
