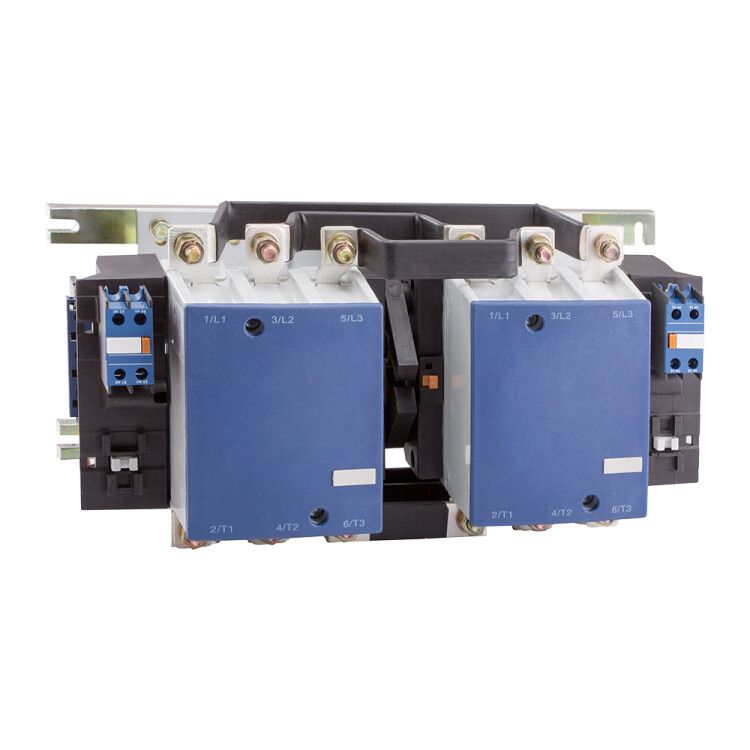

Контактор реверсивный ПМЛ-8500-400А-380AC-УХЛ4-Б - 112918 КЭАЗ

Контактор реверсивный ПМЛ-8500 от КЭАЗ предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Модель рассчитана на работу в условиях умеренного и холодного климата (УХЛ4) и подходит для установки на DIN-рейку. Артикул 112918 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор реверсивный ПМЛ-8500 используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для оборудования, где необходимо часто переключать движение: конвейеры, насосы, компрессоры, подъёмники, станки с ЧПУ. Номинальная мощность до 200 кВт позволяет применять его в средних и крупных промышленных системах.

Технические характеристики

• Род тока: переменный (AC), частота 50/60 Гц
• Номинальный ток: 400 А
• Напряжение катушки управления: 380 В AC
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 1 (нормально разомкнутый или замкнутый - тип не указан)
• Максимальное сечение кабеля: 240 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP00 (без внешней защиты - требуется установка в корпус или щит)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность)
• Номинальная мощность двигателя: 200 кВт
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-8500 совместим со всеми устройствами, использующими стандартную DIN-рейку типа TS35. Для работы необходима пара таких контакторов - один для прямого вращения, второй - для реверса. Между ними должна быть механическая или электрическая блокировка, чтобы исключить одновременное включение. Подключение проводов выполняется через винтовые зажимы; максимальное сечение 240 мм2 требует использования подходящих наконечников. Установка на монтажной плате допустима, но требует соблюдения тепловых зазоров.

Безопасность и стандарты

Контактор соответствует техническим условиям ТУ3426-044-05758109-2008. Отсутствие степени защиты IP00 означает, что контактные части полностью открыты - поэтому устройство обязательно должно быть установлено внутри закрытого распределительного шкафа. Применение вне защищённой среды запрещено из-за риска поражения током и короткого замыкания.

Преимущества

• Высокий рабочий ток (400 А) обеспечивает надёжное управление мощными двигателями до 200 кВт
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях, на открытых площадках под навесом, в суровых регионах
• Винтовой тип подключения удобен для многожильных и одножильных проводов большого сечения
• Совместим с популярной серией ПМЛ - легко заменяется аналогичными моделями при ремонте

Ограничения применения

• Не предназначен для работы в пыльных, влажных или взрывоопасных средах без дополнительной защиты (корпуса с классом IP54 и выше)
• IP00 требует обязательной установки в электрощите - нельзя использовать на открытом воздухе или в открытом доступе
• Только одна пара вспомогательных контактов - для сложных схем автоматизации может потребоваться дополнительный блок контактов
• Катушка управления работает только от 380 В AC - несовместима с сетями 220 В или постоянным током

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Подъёмник грузовой платформы с функцией опускания и подъёма
• Циркулярная пила с реверсом для снятия заеданий
• Насосная станция с переключением между основным и резервным двигателем

Практические советы

• Выбирая контактор реверсивный ПМЛ-8500, проверьте соответствие напряжения катушки (380 В) вашей сети управления - использование с 220 В вызовет отказ.
• Обязательно используйте блокировку между двумя контакторами (механическую или электрическую) - иначе возникает риск короткого замыкания фаз.
• При монтаже на DIN-рейку убедитесь, что рядом достаточно места для теплоотвода - особенно при длительной работе на пределе нагрузки.
• Для кабелей сечением 150–240 мм2 рекомендуется применять медные наконечники с изоляцией - так проще затянуть винты и избежать повреждений жил.
• Артикул 112918 - часть серии ПМЛ от КЭАЗ. При замене можно ориентироваться на другие модели этой же серии с таким же током и исполнением.
