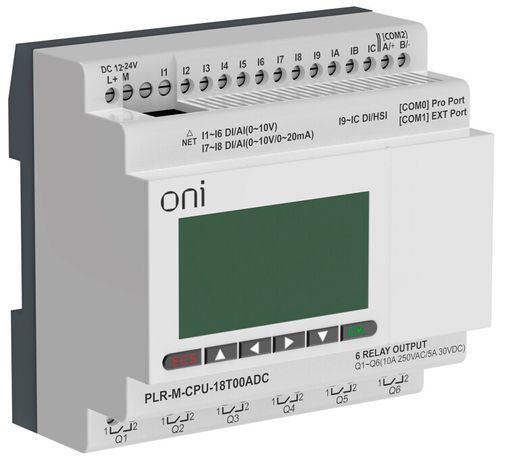

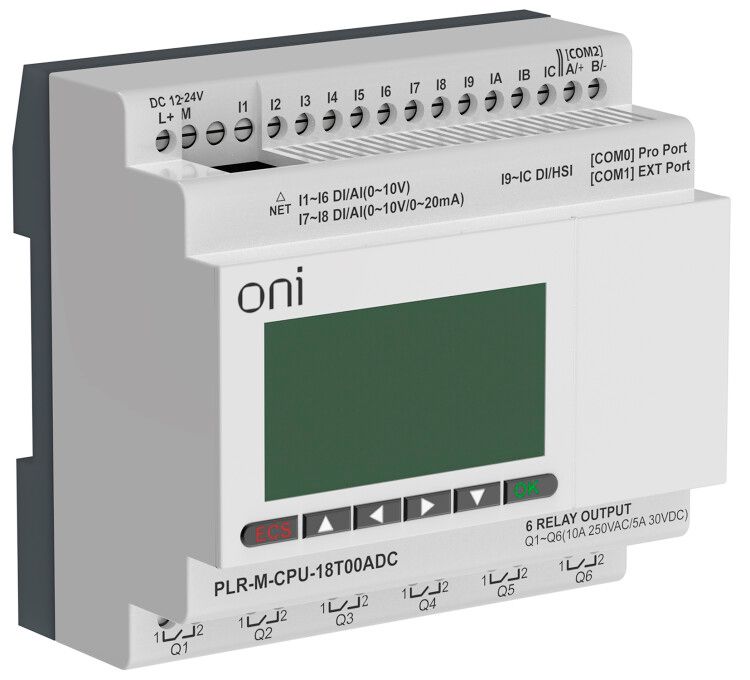

Контроллер программируемый логический (микро ПЛК) PLR-M. CPU DI12/DO06(T) 24В DC ONI PLR-M-CPU-18T00ADC IEK

Программируемый логический контроллер (микро ПЛК) PLR-M. CPU DI12/DO06(T) 24В DC с 12 дискретными входами (4x0-20мА, 4x0-10В, 4x60кГц) и 6 транзисторными выходами (2x10кГц), RTC, SD карта, RS485, Ethernet - компактный управляющий модуль от ONI для автономной работы малых и средних автоматических систем. Подходит для задач, где нужны одновременно цифровые, аналоговые и импульсные сигналы, а также связь через Ethernet и RS485.

Назначение и область применения

PLR-M. CPU DI12/DO06(T) предназначен для управления технологическим оборудованием на базе микроконтроллерной архитектуры. Управляет исполнительными устройствами, считывает показания датчиков, выполняет алгоритмы логики и передает данные в вышестоящую систему. Применяется в системах автоматизации: конвейерах, насосных станциях, тепловых пунктах, CNC-станках, системах контроля температуры и давления.

Технические характеристики

• Напряжение питания: 20,4–28,8 В постоянного тока (24 В DC - номинал)
• Цифровые входы: 12 точек; 4 канала поддерживают аналоговый сигнал 0–20 мА, 4 - 0–10 В, 4 - высокочастотные импульсы до 60 кГц (счетчики)
• Выходы: 6 транзисторных (не релейных); 2 из них работают как генераторы импульсов до 10 кГц (для позиционирования шаговых двигателей или частотного регулирования)
• Аналоговые выходы: отсутствуют
• Реальное время (RTC): есть - сохраняет дату и время даже при отключении питания
• SD-карта: поддерживает архивацию данных процесса (например, журналы температур, давлений, событий)
• Интерфейсы связи:
  • RS-485 - один порт (Modbus RTU/ASCII)
  • Ethernet - один порт (Modbus TCP, MQTT, EtherNet/IP)
  • RS-232 - один порт (для программирования или диагностики)
• Память программы: 8,192 Кбайт
• Экран: встроенный графический дисплей - позволяет просматривать состояние I/O, запускать тесты, менять параметры без ПК
• Расширяемость: совместим с модулями расширения ONI PLR-S - макс. 174 цифровых и 102 аналоговых каналов

Совместимость и монтаж

PLR-M. CPU DI12/DO06(T) - модульный контроллер, монтируется на DIN-рейку или на стену. Для установки требуется свободная площадь минимум 100×120 мм. Все соединения выполнены через разъёмы с фиксацией. Модуль совместим с любыми PLC-прошивками, написанными в среде ONI Programming Suite. Обязательно проверьте соответствие типов проводов: для аналоговых входов используйте экранированные кабели, для импульсных - с минимальной ёмкостью. Разъём RS-232 используется исключительно для прошивки - не для связи с HMI.

Безопасность и стандарты

PLR-M соответствует требованиям EN 61131-2 (промышленные контроллеры) и имеет степень защиты IP20. Электромагнитная совместимость - согласно EN 61000-6-2 / EN 61000-6-4. Гарантия - 12 месяцев. Не предназначен для взрывоопасных зон. Работает при температуре +5…+55 C, относительной влажности ≤90 % без конденсации.

Преимущества

• Один корпус заменяет несколько модулей: цифровой ввод, аналоговый ввод, счётчики, Ethernet, RS485, RTC, SD-карт, дисплей
• Не требует внешнего источника питания для аналоговых входов - питание внутреннее
• Поддержка сразу трёх промышленных сетевых протоколов: Modbus TCP/RTU, EtherNet/IP, MQTT - легко интегрируется в существующие системы
• ARHIVACIЯ данных на SD-карту снижает зависимость от SCADA-системы
• Встроенная кнопка и экран позволяют оперативно перенастраивать логику без компьютера

Ограничения применения

• Нет релейных выходов - нельзя управлять нагрузками выше 0,5 А или переменным током (только транзисторные выходы - 24 В DC, до 0,5 А каждый)
• Нет аналоговых выходов - невозможно задавать значения давления, скорости, положения напрямую через этот контроллер
• Максимальная частота импульса на выходе - 10 кГц; для более быстрого позиционирования нужен специализированный движущий контроллер
• Память 8 Кбайт - недостаточно для сложных проектов с сотнями переменных и графиками; рекомендовано для простых и средних задач
• Не работает при температуре ниже +5 C - не для холодильных камер или открытых объектов зимой

Примеры использования

• Автоматизация линии розлива жидкостей: считывание уровня (0–10 В), управление клапанами (DI/DI), контроль расхода (60 кГц импульсы от )
• Система нагрева воды: термопара (0–20 мА), PID-регулирование, запись истории температур на SD-карту, отправка данных в облачную платформу по MQTT
• Станок с ЧПУ: два выхода 10 кГц - управление двумя шаговыми двигателями, остальные входы - эндштопы и датчики положения
• Контроль качества воздуха в помещении: анализ показаний датчиков CO₂, влажности, управление вентиляторами, архивирование в CSV на SD-карте

Практические советы

• Для аналоговых входов 0–20 мА обязательно используйте двухпроводные датчики с активным источником сигнала - контроллер не обеспечивает возбуждение
• Чтобы использовать вход как счётчик (до 60 кГц), в программе выберите режим “High-Speed Counter” - обычный цифровой ввод не справится
• SD-карта должна быть FAT32, объемом до 32 Гб - форматируйте её заранее, чтобы избежать ошибок записи
• Ethernet-порт поддерживает DHCP - если система не получает IP, проверьте наличие маршрутизатора или настройте статический адрес вручную
• Перед первым запуском всегда подключитесь через USB-RS232 адаптер - так надёжнее прошить прошивку и проверить работу всех каналов
• Не забудьте закрепить корпус на стене с учётом доступа к разъёмам - они расположены снизу и сзади
