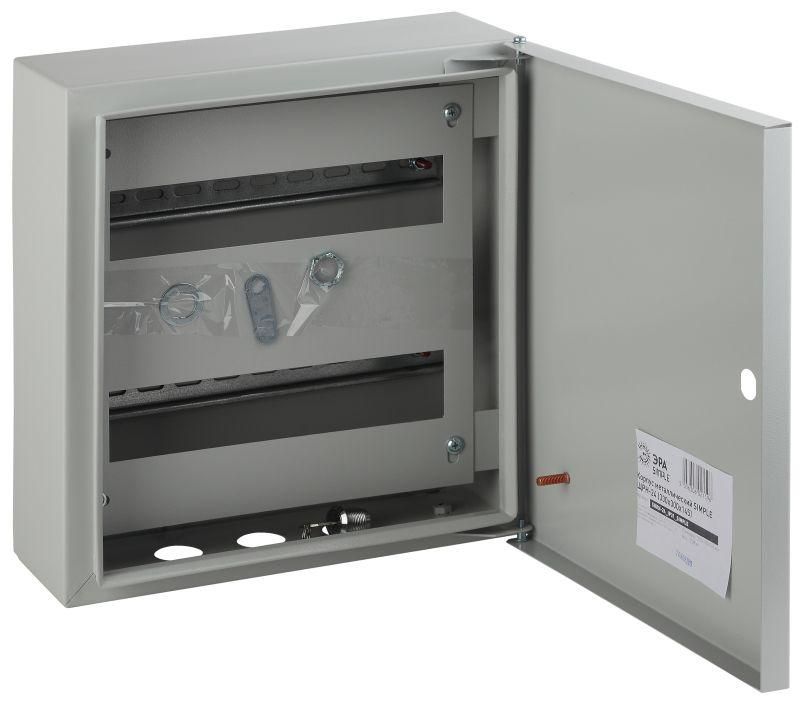

Корпус металлический ЩРН-24 330х300х120 IP31 NO_SIMPLE_STM_SHRN-24_IP31 ЭРА Б0041675

Корпус металлический навесной ЩРН-24 IP31 (330х300х120) от бренда ЭРА предназначен для безопасной установки автоматических выключателей, УЗО и другого модульного оборудования в помещениях с нормальной влажностью. Этот шкаф сочетает прочную стальную конструкцию, прозрачную дверь и надёжную фиксацию на стене - идеально подходит для распределительных щитов в жилых домах, офисах и производственных зонах.

Назначение и область применения

ЩРН-24 IP31 используется для сборки внутренних распределительных щитов, где требуется защита электрооборудования от случайного прикосновения и пыли. Подходит для монтажа до 24 модулей DIN. Применяется в квартирах, административных зданиях, малых цехах и других закрытых помещениях с контролируемой средой. Не рекомендован для улицы, сырых помещений или мест с постоянными брызгами воды.

Технические характеристики

• Габариты: 330×300×120 мм (ширина × высота × глубина)
• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Тип крышки: закрытый тип с одной дверью
• Дверь: прозрачная, с возможностью быстрой перенавески
• DIN-рейка: встроена, готова к установке модулей
• Фиксация: навесной монтаж на стену
• Уплотнитель: двухкомпонентный полиуретановый, обеспечивает герметичность при закрытой двери
• Замок: в комплекте, с двумя ключами
• Защита от коррозии: гарантируется 15 лет

Совместимость и монтаж

ЩРН-24 совместим со всеми стандартными модулями DIN 35 мм. Для монтажа используются четыре крепёжных отверстия на задней стенке. Рекомендуется крепить на несущую стену с помощью дюбелей подходящего диаметра. Перенавеска двери выполняется за несколько минут - достаточно снять два винта и перевести петли на противоположную сторону. Учитывайте глубину 120 мм - при установке рядом с другими объектами оставьте минимум 50 мм свободного пространства для открывания двери.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для распределительных устройств: изоляция токоведущих частей обеспечена за счёт закрытой двери и расположения рейки внутри корпуса. Степень защиты IP31 исключает попадание крупных частиц и вертикально падающих капель воды. Наличие замка и прозрачной двери позволяет проводить осмотры без вскрытия, снижая риск несанкционированного доступа.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Прозрачная дверь - возможность визуального контроля состояния оборудования без открытия
• Быстрый монтаж: всё необходимое в комплекте - DIN-рейка, замок, уплотнитель
• Долговечность: антикоррозийная обработка рассчитана на 15 лет службы
• Удобство обслуживания: дверь легко снимается и переустанавливается

Ограничения применения

ЩРН-24 IP31 нельзя использовать во влажных помещениях (банях, подвалах, на улице), так как степень защиты IP31 не обеспечивает защиту от брызг или конденсата. Также не подходит для взрывоопасных зон, агрессивных химических сред и мест с частыми температурными колебаниями выше +40 C. Максимальная нагрузка - 24 модуля; превышение может затруднить охлаждение и доступ к коммуникациям.

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления освещением в офисе
• Распределительный шкаф на этаже производственного участка
• Автоматический щит для системы теплого пола
• Временные щиты на стройплощадках (при условии сухости и закрытого помещения)

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они не предусмотрены в комплекте, требуют самостоятельной установки
• Используйте термостойкие клеммы и изоляторы, особенно при установке мощных автоматов
• Не забудьте про заземление: корпус имеет точку заземления - подведите медный провод сечением не менее 2,5 мм2
• При необходимости увеличения числа модулей - используйте внешние расширители, а не перегрузку одного корпуса
• Для долгой работы в условиях запылённости регулярно протирайте дверь и уплотнитель - даже IP31 требует ухода
