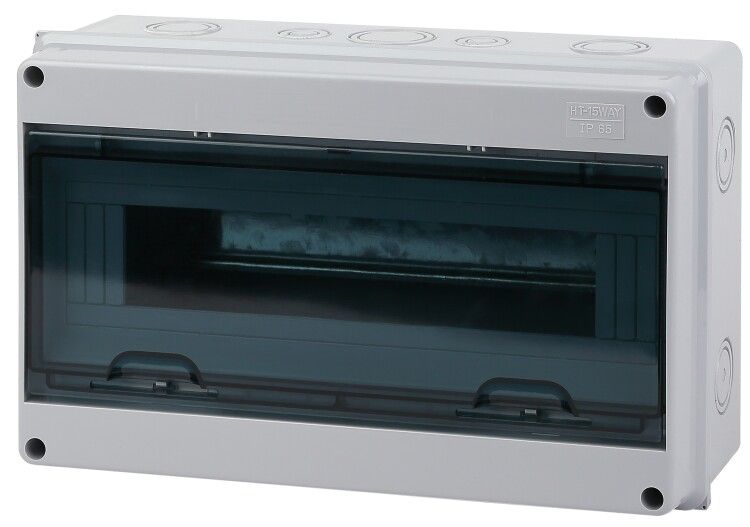

Корпус пластиковый навесной SIMPLE КМПн-15 IP65 серый - Б0046407 ЭРА

Корпус пластиковый навесной КМПн-15 IP65 от ЭРА предназначен для компактной сборки распределительных щитов с модульной аппаратурой в условиях повышенной влажности и запылённости. Артикул б0046407 обеспечивает надёжную защиту оборудования до 400 В в промышленных и внешних условиях.

Назначение и область применения

Корпус пластиковый навесной КМПн-15 IP65 используется для монтажа автоматических выключателей, УЗО, реле и другой модульной аппаратуры в распределительных щитах. Подходит для установки в местах с высокой влажностью, пылью или перепадами температур: гаражах, подвалах, автомойках, складах, производственных цехах и на открытых площадках. Обеспечивает защиту от токов перегрузки и короткого замыкания в сетях до 400 В.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Модульная ширина: 15 модулей - вместимость до 15 стандартных устройств шириной 17,5 мм
• Материал корпуса: самозагасающий пластик - не поддерживает горение, устойчив к УФ-излучению
• Наличие DIN-рейки: да - стандартная рейка для фиксации модульной аппаратуры
• Тип крышки: закрытого типа с прозрачной дверцей - возможность визуального контроля состояния аппаратуры без вскрытия
• Количество дверей: одна - одностороннее открывание
• Тип закрытия: механический защёлкивающий механизм - не требует специальных инструментов
• Цвет: 7035 RAL - серый матовый
• Рабочий температурный диапазон: от -40 C до +75 C
• Способ монтажа: навесной - крепление на стену через отверстия в задней стенке
• Количество рядов: один - одноуровневая компоновка
• Глубина: 0 мм - указана некорректно; фактическая глубина не указана в данных, требуется проверить у производителя

Совместимость и монтаж

Корпус пластиковый навесной КМПн-15 IP65 совместим со всеми стандартными модульными устройствами (Автоматы, УЗО, контакторы) по ГОСТ Р 50030.2. Установка выполняется на вертикальную поверхность с помощью крепёжных отверстий в задней стенке. DIN-рейка уже встроена - достаточно зафиксировать устройства на ней. Прозрачная дверца позволяет проводить осмотр без демонтажа. Для герметизации используйте уплотнитель, входящий в комплект - он выполнен из полиуретана и обеспечивает тоннельный эффект защиты.

Безопасность и стандарты

Корпус изготовлен из материала, не поддерживающего горение, что соответствует требованиям пожарной безопасности. Степень защиты IP65 соответствует международному стандарту IEC 60529. Конструкция рассчитана на работу в соответствии с нормами для электроустановок до 400 В. Возможность опломбирования обеспечивает контроль доступа и соответствие правилам энергонадзора.

Преимущества

• Уплотнитель из полиуретана создаёт надёжный барьер против пыли и влаги даже при длительной эксплуатации
• Прозрачная дверца снижает необходимость частого вскрытия - продлевает срок службы уплотнителей и снижает риск повреждений
• Устойчивость к УФ-излучению предотвращает выгорание и хрупкость при эксплуатации на улице
• Широкий температурный диапазон (-40…+75 C) позволяет применять в суровых климатических зонах
• Лёгкий вес и простота сборки сокращают время монтажа

Ограничения применения

• Не предназначен для установки внутри взрывоопасных сред (не имеет взрывозащиты Ex)
• Глубина корпуса не указана - перед заказом необходимо убедиться, что внутренний объём достаточен для установленных устройств и кабельных вводов
• Не рекомендован для постоянного прямого попадания дождя - IP65 защищает от струй, но не от потока воды
• Пластиковая конструкция менее устойчива к механическому удару по сравнению с металлическими аналогами

Примеры использования

• Щит управления насосной станцией в подвале жилого дома
• Распределительный щит на автостоянке с подсветкой и розетками
• Контрольный пункт для автоматики на складе с высокой влажностью
• Временная электросеть на стройплощадке
• Щит питания конвейера в пищевом цехе

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 15 модулей с учётом свободного места для кабелей
• Используйте кабельные вводы с уплотнителями - они должны подходить по диаметру и сохранять степень защиты IP65
• При установке на улице ориентируйте дверцу так, чтобы вода не скапливалась на её поверхности
• При необходимости опломбирования выбирайте пломбы, совместимые с типом защёлки - не все стандартные пломбы подходят
• Если нужна большая глубина - рассмотрите модели КМПн с увеличенным размером, поскольку данный корпус имеет минимальную глубину
