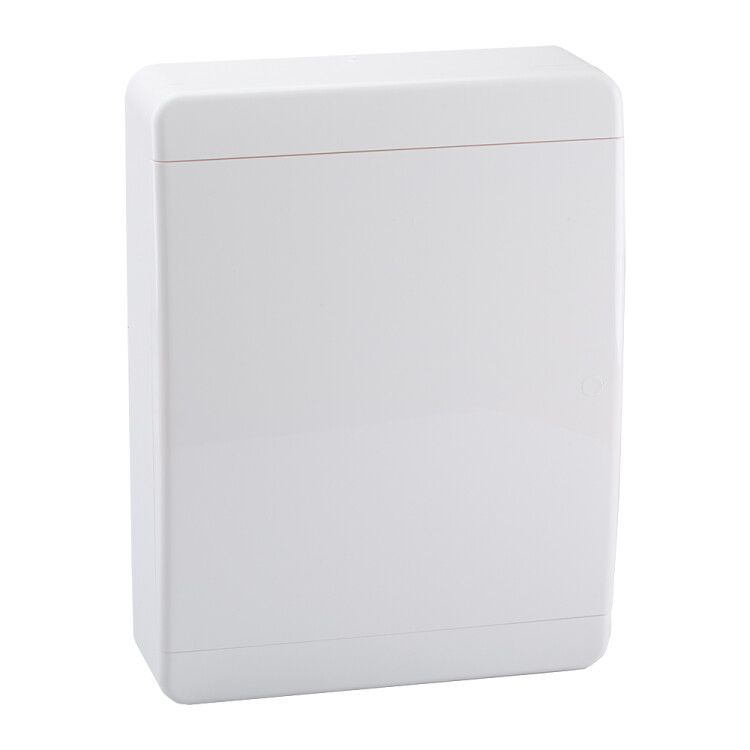

Корпус пластиковый OptiBox P-BNN-2-24-IP41 | 117929 КЭАЗ

Корпус пластиковый навесной 24 модуля с непрозрачной дверью IP41 от КЭАЗ Optima - это готовый элемент для сборки распределительного щита в жилых и промышленных помещениях. Артикул 117929 обеспечивает надежную защиту модульных устройств, совместим с DIN-рейками и подходит для монтажа на стену.

Назначение и область применения

Корпус пластиковый навесной 24 модуля с непрозрачной дверью IP41 предназначен для установки автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для создания распределительных щитов в квартирах, офисах, производственных цехах и общественных зданиях. Используется там, где требуется защита оборудования от случайного прикосновения и пыли, но не требуются высокие степени герметизации.

Технические характеристики

• Количество модулей: 24 (стандарт 18 мм на модуль)
• Степень защиты: IP41 - защита от твердых предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик
• Глубина монтажа: 64 мм - достаточна для большинства модульных устройств
• Количество рядов: 2 - позволяет равномерно распределить нагрузку по высоте
• DIN-рейка: встроена, двухрядная, совместима со всеми стандартными модулями
• Способ монтажа: открытая установка на стену (накладной тип)
• Тип крышки: закрытого типа, одна непрозрачная дверца
• Вид запора: защелка - быстрый доступ без ключа
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, умеренный и холодный климат
• Монтажная плата: есть - внутренняя основа для фиксации DIN-реек и проводов
• Цвет: белый

Совместимость и монтаж

Корпус пластиковый навесной 24 модуля с непрозрачной дверью IP41 совместим с любыми модульными устройствами, установленными на DIN-рейку: автоматами, УЗО, реле времени, счетчиками OptiMer, коммутаторами OptiDin. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Глубина 64 мм позволяет разместить устройства с крупным корпусом, например, некоторые модели УЗО или многополюсные автоматы. Дверца легко меняет направление открывания - достаточно переставить петли. Винты крепления затягиваются руками - специальный инструмент не нужен.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP41 исключает попадание пальцев и инструментов в корпус, а также защиту от конденсата и вертикальных брызг. Наличие монтажной платы снижает риск короткого замыкания между проводами. Защелка дверцы не требует ключа - это удобно, но не обеспечивает противодействие несанкционированному доступу. Для повышения безопасности можно дополнительно установить замок (не входит в комплект).

Преимущества

• Глянцевый белый корпус - эстетично сочетается с интерьером помещений
• Встроенная DIN-рейка и монтажная плата - минимизируют время сборки
• Две строки модулей - оптимальное использование пространства
• Возможность пломбирования - подходит для учетных щитов
• Изменяемое направление открывания двери - адаптация под расположение щита
• Совместимость с продукцией OptiDin и OptiMer - единая система от КЭАЗ

Ограничения применения

• Не подходит для влажных сред, улиц, подвалов с постоянной сыростью - степень IP41 недостаточна
• Не рассчитан на взрывоопасные зоны или повышенные механические воздействия
• Нет встроенного замка - для контроля доступа требуется докупать замок
• Комплектация некомплектная - шины PE/N, заглушки, маркировка и другие детали необходимо заказывать отдельно
• Максимальная рабочая температура +40C - не рекомендуется для установки рядом с нагревательными приборами

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Щит управления на этаже офисного здания - с УЗО, автоматами и счетчиком OptiMer
• Агрегатный щит в цеху - для питания маломощных станков и светильников
• Общий щит в доме с теплым полом и системой вентиляции

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 24 модуля - некоторые УЗО занимают 2–3 модуля
• Учитывайте глубину 64 мм: если используете большие автоматы, убедитесь, что они не выходят за границы корпуса
• Для долговечности не устанавливайте корпус в местах с прямым солнечным светом - пластик может выгореть
• Если щит будет использоваться в месте с возможностью несанкционированного доступа - сразу докупите замок и пломбу
• При сборке используйте маркировочные наклейки - они экономят время при диагностике и ремонте
• Корпус OptiBox P от КЭAZ совместим с другими изделиями этой серии - выбирайте один стиль для всей системы
