Корпус пластиковый OptiBox P-CNN-1-18-IP41 | 145785 КЭАЗ

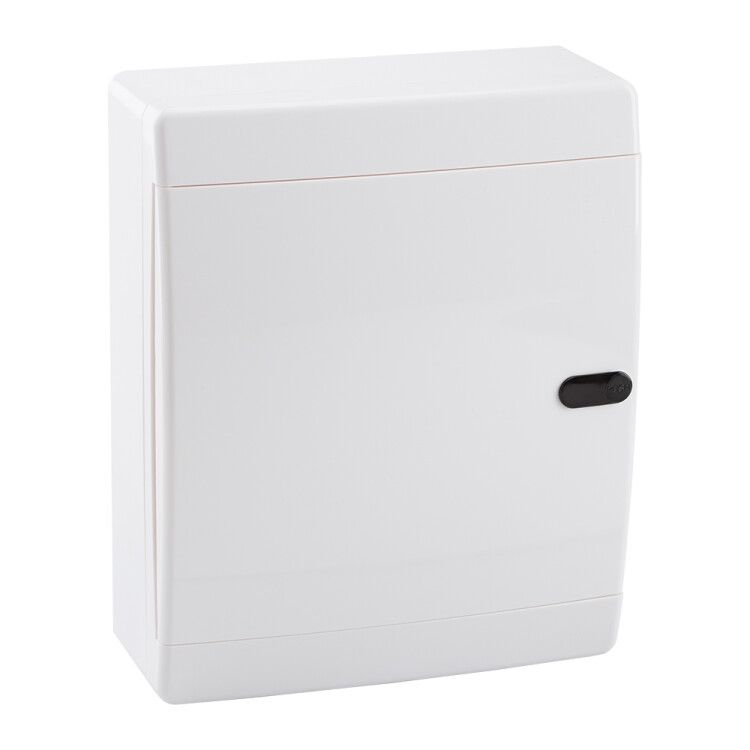

Корпус пластиковый навесной OptiBox P-CNN-1-18-IP41 18 модулей непрозрачная дверь от КЭАЗ предназначен для сборки распределительных щитов с модульными устройствами на DIN-рейке. Подходит для установки в жилых и промышленных помещениях, обеспечивает защиту оборудования и удобство обслуживания. Артикул 145785.

Назначение и область применения

Корпус OptiBox P-CNN-1-18-IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Подходит для создания распределительных щитов в квартирах, офисах, производственных цехах и на объектах ЖКХ. Непрозрачная дверца скрывает внутреннюю проводку, повышает безопасность и снижает риск случайного доступа. Щит можно использовать там, где важна эстетика и минимизация внешнего воздействия - например, в коридорах, подъездах, технических помещениях.

Технические характеристики

• Количество модулей: 18 (стандартный шаг 17,5 мм)
• Глубина монтажа: 64,5 мм - достаточна для большинства модульных устройств, включая двухполюсные автоматы и счетчики
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: глянцевый белый пластик - устойчив к механическим повреждениям и химическим воздействиям
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Количество рядов: один - односторонняя компоновка
• Тип двери: непрозрачная, с фиксацией на защелке
• Наличие DIN-рейки: да, встроена, легко демонтируется
• Наличие монтажной панели: да - для крепления к стене
• Напряжение: 220 В - рассчитан на бытовые и слаботочные сети
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов
• Цвет: белый

Совместимость и монтаж

Corpus совместим со всеми стандартными модульными устройствами шириной 17,5 мм, включая продукты серии OptiDin и OptiMer от КЭАЗ. DIN-рейка фиксируется в корпусе двумя винтами - её можно снять и переустановить при необходимости. Для монтажа используются предварительно подготовленные отверстия на задней стенке. Глубина 64,5 мм позволяет размещать устройства с высокими габаритами, включая некоторые модели счетчиков. Дверь имеет возможность менять направление открывания - достаточно переставить петли. Защелка обеспечивает надежную фиксацию без дополнительных замков, но есть возможность установки пломбы и внешнего замка (не входят в комплект).

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электромонтажных изделий. Степень защиты IP41 исключает попадание пальцев и твердых предметов внутрь, а также защиту от конденсата и вертикальных брызг. Климатическое исполнение УХЛ3 гарантирует работу в условиях средней полосы России. Отсутствие металлических элементов снижает риск возникновения короткого замыкания при контакте с корпусом. Не рекомендуется для установки во влажных помещениях с постоянным воздействием струй воды - например, в банях или на улице.

Преимущества

• Изысканный дизайн: глянцевый белый корпус хорошо сочетается с интерьером
• Удобная комплектация: встроенная DIN-рейка и монтажная панель экономят время при сборке
• Регулируемая глубина: позволяют адаптировать расположение устройств под конкретные задачи
• Гибкая дверь: можно поменять сторону открывания без инструментов
• Поддержка пломбирования: обеспечивает контроль доступа и соответствие нормам энергонадзора
• Низкий уровень шума при работе: пластик не передает вибрацию, как металл

Ограничения применения

• Не подходит для установки вне помещений - IP41 недостаточно для защиты от дождя или пыли
• Не рассчитан на напряжение выше 220 В - нельзя использовать в трехфазных сетях 380 В
• Ограниченная глубина (64,5 мм): не подходит для больших устройств, таких как частотники или мощные преобразователи
• Некомплектный состав: требуются дополнительные элементы - шины PE/N, заглушки, маркировка - они не входят в комплект
• Пластиковая конструкция менее устойчива к ударным нагрузкам - не рекомендован для мест с высокой вероятностью механических повреждений

Примеры использования

• Распределительный щит в квартире: автоматические выключатели, УЗО, счетчик электроэнергии
• Щит освещения в офисном здании: групповые автоматы и реле времени
• Технический шит в подвале: реле контроля уровня, насосы, датчики
• Шкаф управления малой автоматизации: контроллеры, терморегуляторы, сигнализаторы

Практические советы

• Перед монтажом проверьте, что все модульные устройства помещаются в 18 модулей - учитывайте ширину каждого (например, двухполюсный автомат занимает 2 модуля)
• Используйте шины PE и N - они не входят в комплект, но обязательны для правильного заземления
• При установке на стену используйте анкерные болты или дюбеля подходящего диаметра - корпус не выдержит вес при плохом креплении
• Для долговечности не оставляйте корпус под прямыми солнечными лучами - даже белый пластик может выгореть
• Если нужна повышенная герметичность - выбирайте модель с более высокой степенью защиты (IP54+); этот корпус не подходит для сырых помещений
• Артикул 145785 - оптимален для типового жилищного проекта; для промышленных систем лучше рассмотреть металлические аналоги
