Корпус пластиковый OptiBox P-CVK-1-12-IP41 | 145780 КЭАЗ

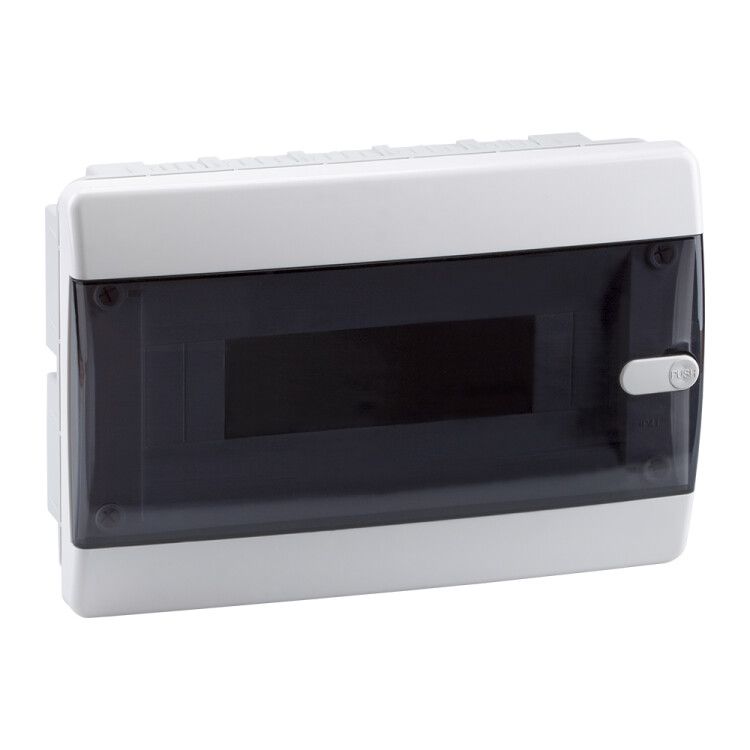

Корпус пластиковый встраиваемый с прозрачной черной дверью 12 модулей IP41 OptiBox P-CVK-1-12-IP41 от КЭАЗ предназначен для внутренней установки в стену и защиты распределительного оборудования до 12 модулей. Подходит для слаботочных и силовых цепей в помещениях с умеренной влажностью.

Назначение и область применения

Корпус OptiBox P-CVK-1-12-IP41 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других устройств на DIN-рейке внутри стен. Применяется в жилых домах, офисах, административных зданиях и промышленных объектах там, где требуется скрытая установка щита. Благодаря защите IP41, корпус подходит для помещений с нормальной влажностью, но не для ванных комнат, бассейнов или улицы.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Размеры корпуса: ширина 290 мм, высота 195 мм, глубина 102,9 мм
• Глубина монтажа: 64,5 мм - минимальная толщина стены для установки
• Материал корпуса: ABS-пластик - прочный, устойчивый к ударным нагрузкам
• Цвет: 9016 RAL (серый матовый)
• Тип двери: прозрачная, черная - позволяет видеть состояние устройств без открывания
• DIN-рейка: встроена, фиксируется в корпусе
• Монтажная панель: есть - обеспечивает надежную фиксацию оборудования
• Тип запора: защелка - быстрое открытие и закрытие без ключа
• Степень защиты: IP41 - защита от твердых частиц >1 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C
• Напряжение: 220 В - допустимо для сетей переменного тока до этого значения

Совместимость и монтаж

Корпус OptiBox P-CVK-1-12-IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа необходимо сделать в стене нишу глубиной не менее 64,5 мм. Корпус крепится к монтажной раме или прямо к стене с помощью анкеров или дюбелей через отверстия в задней стенке. Монтажная панель уже установлена - достаточно вставить устройства на DIN-рейку и затянуть крепления. Не требует дополнительных комплектующих для базовой сборки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Защита IP41 предотвращает попадание крупных предметов и конденсата, что снижает риск замыканий. Напряжение 220 В указывает на класс безопасности для бытовых и коммунальных систем. Не предназначено для взрывоопасных сред или мест с постоянным воздействием воды.

Преимущества

• Прозрачная дверь позволяет контролировать положение контакторов и индикацию без вскрытия
• ABS-пластик устойчив к механическим повреждениям и химическим веществам
• Встроенная DIN-рейка и монтажная панель исключают необходимость докупать элементы
• Фиксация защелкой обеспечивает быстрый доступ при обслуживании
• Низкая глубина монтажа (64,5 мм) позволяет использовать в тонких перегородках

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, подвал с протечками)
• IP41 не защищает от брызг, струй воды или пыли - нельзя использовать вне помещений
• Максимальная глубина корпуса 102,9 мм - не все большие устройства (например, некоторые УЗО с тест-кнопкой) поместятся с запасом
• Климатическое исполнение УХЛ3 не рассчитано на работу ниже −25C - не применяйте в неотапливаемых зданиях зимой
• Комплектация некомплектная - оборудование (автоматы, реле) не входят в комплект

Примеры использования

• Распределительный щит в квартире: 6 автоматов, 2 УЗО, счетчик, реле напряжения
• Шкаф управления освещением в офисном здании
• Подключение системы видеонаблюдения и сигнализации в коридоре
• Распределительный пункт в подъезде многоквартирного дома

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была больше 64,5 мм - минимум 70–75 мм для удобства проводки
• При использовании большого количества проводов - оставляйте свободное пространство между устройствами и задней стенкой корпуса
• Прозрачная дверь может потускнеть от времени - регулярно протирайте мягкой тканью без растворителей
• Для увеличения числа модулей используйте два корпуса вместо одного - не пытайтесь перегрузить 12 модулей
• Артикул 145780 - всегда сверяйтесь с ним при заказе запчастей или аналогов; корпус совместим с другими изделиями серии OptiBox P
