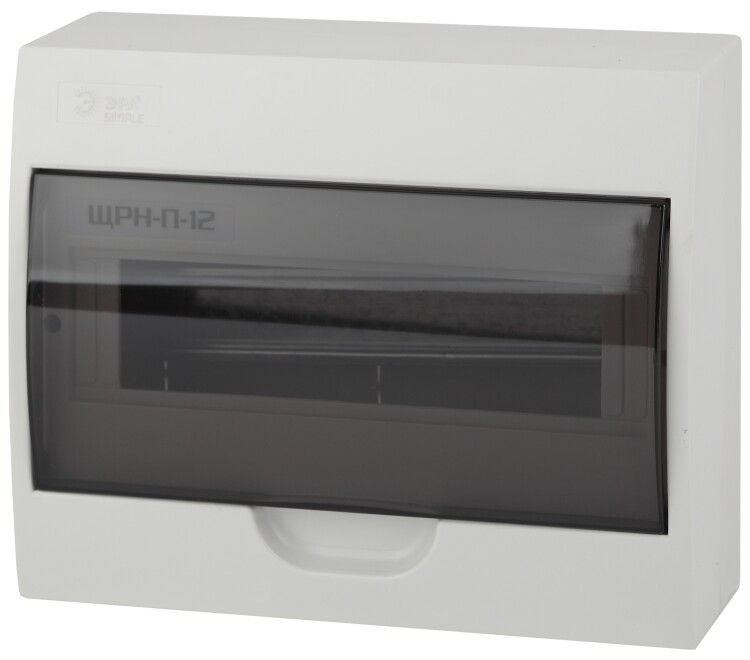

Корпус пластиковый ЩРН-П-12 SIMPLE без шин и монт. комп. BOXS12_E ЭРА Б0047723

Корпус пластиковый навесной ЩРН-П-12 SIMPLE без шин и монтажного комплекта - это компактный распределительный щит для открытой установки, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств на DIN-рейке. Производится брендом ЭРА, артикул б0047723.

Назначение и область применения

ЩРН-П-12 SIMPLE используется для монтажа электрооборудования в помещениях с невысокими требованиями к защите от внешних воздействий. Подходит для квартир, офисов, подъездов, технических помещений и небольших производственных участков. Корпус позволяет собирать распределительные щиты без необходимости встраивания в стену - идеален для замены старых щитов, временного оборудования или когда невозможно выполнить штробление.

Технические характеристики

• Модульная ширина: 12 модулей (позволяет установить до 12 стандартных модульных аппаратов шириной 17,5 мм каждый)
• Наличие DIN-рейки: да (стандартная рейка 35 мм, уже смонтирована внутри корпуса)
• Материал корпуса: пластик (поликарбонат, устойчив к ударам и перепадам температур)
• Степень защиты IP41: защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, прозрачная (позволяет визуально контролировать положение контактов и индикаторов)
• Количество дверей: одна
• Количество рядов: один (односторонний монтаж)
• Цвет: белый
• Внутренняя глубина: 0 мм (не имеет внутреннего объёма - все устройства монтируются вплотную к передней стенке; требует учёта габаритов установленных аппаратов)

Совместимость и монтаж

ЩРН-П-12 SIMPLE совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.п. Монтаж осуществляется на стену с помощью кронштейнов, входящих в комплект (в комплекте - только корпус, без шин и крепёжного набора). Для фиксации используйте саморезы 4×30 мм или аналогичные. Прозрачная крышка открывается на петлях - доступ к контактам возможен без демонтажа всего щита. Учитывайте, что из-за нулевой внутренней глубины нельзя использовать устройства с большими выходными клеммами или радиаторами, выступающими назад - они будут задевать стену.

Безопасность и стандарты

ЩРН-П-12 SIMPLE соответствует требованиям безопасности для бытового и легкопромышленного использования. Степень защиты IP41 обеспечивает минимальную защиту от пыли и влаги - не предназначен для установки во влажных помещениях (ванная, баня, улица) или местах с постоянным брызгами. Крышка из прозрачного пластика предотвращает случайное прикосновение к токоведущим частям при закрытом состоянии.

Преимущества

• Уже собранная DIN-рейка - экономит время монтажа
• Прозрачная крышка - удобство контроля состояния аппаратов без вскрытия
• Легкий вес и простота установки - подходит для DIY-монтажа
• Белый цвет - хорошо сочетается с интерьером и легко моется
• Имеет сертификаты соответствия для рынка РФ

Ограничения применения

• Не допускается установка в условиях повышенной влажности, на улице или в сырых помещениях - IP41 недостаточно для таких условий
• Нулевая внутренняя глубина исключает использование устройств с выступающими задними элементами (например, некоторые модели УЗО с терморегуляторами или большие клеммы)
• Не содержит нулевые и заземляющие шины - их необходимо приобретать отдельно
• Не рассчитан на нагрузку выше 100 А - для мощных щитов требуется более крупный корпус

Примеры использования

• Распределительный щит в квартире на этаже - для групп освещения, розеток и кухонной техники
• Щит в подъезде - для управления освещением лестничной клетки
• Временный щит на стройплощадке - для питания инструментов и освещения
• Обслуживание малых мастерских - управление станком, светом и розетками

Практические советы

• Перед покупкой проверьте габариты ваших автоматов - особенно те, которые имеют «выросты» сзади. ЩРН-П-12 SIMPLE не имеет запаса глубины.
• Шины (нулевую и заземляющую) выбирайте с шагом 8–10 мм на модуль - лучше взять с запасом на будущее расширение.
• При монтаже на стену используйте уровень - даже небольшой перекос затруднит последующую установку дверцы.
• Для увеличения степени защиты можно дополнительно установить герметичные прокладки под крышку - но это не заменяет IP41 для влажных зон.
• Артикул б0047723 - это именно корпус без шин и крепежа. Комплектация отличается от других моделей ЩРН-П-12, где есть монтажный комплект - убедитесь, что заказываете нужный вариант.
