Корпус пластиковый ЩУРн-П 3/10 IP55 (344х271х113,1мм) | MSP310-3-55 IEK

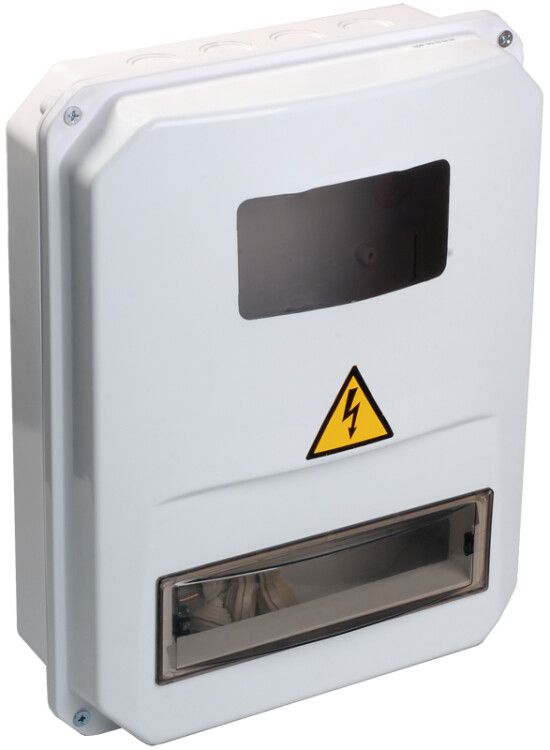

Корпус пластиковый ЩУРн-П 3/10 IP55 344x271x113,1мм от IEK предназначен для компактной установки электросчётчика и модульного оборудования в условиях повышенной влажности, запылённости или на улице. Этот щит учётно-распределительный обеспечивает надёжную защиту от внешних воздействий и соответствует требованиям ТУ 3439-002-18461115-2010.

Назначение и область применения

Корпус пластиковый ЩУРн-П 3/10 IP55 344x271x113,1мм используется для монтажа однофазных и трёхфазных электросчётчиков - как индукционных, так и электронных. Также внутри можно разместить автоматические выключатели, УЗО, реле и другие модульные устройства на DIN-рейке. Подходит для установки в жилых домах, офисах, производственных помещениях, на улице, в подъездах, подвалах и других местах с риском попадания пыли и влаги.

Технические характеристики

• Тип: щит учётно-распределительный
• Материал: ударопрочный пластик
• Габариты: 344×271×113,1 мм
• Количество модулей DIN: 10 (стандартная DIN-рейка встроена)
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве для нарушения работы) и от струй воды из любого направления
• Наличие места под счётчик: да - специальное отсек для фиксации прибора учёта
• Наличие окна: да - позволяет считывать показания без открывания корпуса
• Количество вводов: 8 - 4 отверстия диаметром 28 мм сверху и 4 снизу для ввода кабелей
• Крышка: откидная, с замком - удобна для обслуживания
• Цвет: белый
• Климатическое исполнение: УХЛ1 - работает при температурах от -40 C до +80 C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 3439-002-18461115-2010

Совместимость и монтаж

Корпус пластиковый ЩУРн-П 3/10 IP55 344x271x113,1мм монтируется навесным способом - к стене с помощью дюбелей или саморезов. Отверстия для крепления расположены по углам корпуса. Для подключения кабелей используются 8 предварительно подготовленных отверстий диаметром 28 мм - 4 сверху, 4 снизу. Кабельные вводы должны быть дополнительно уплотнены (например, резиновыми втулками), чтобы сохранить степень защиты IP55. Корпус совместим со всеми типами однополюсных и многополюсных модульных устройств, рассчитанных на 10 модулей DIN.

Безопасность и стандарты

Корпус выполнен из самозагасающего пластика, не поддерживающего горение. Соответствует требованиям ТУ 3439-002-18461115-2010. Степень защиты IP55 гарантирует безопасную работу в средах с высокой влажностью и пылевой нагрузкой. Температурный диапазон от -40 C до +80 C позволяет использовать изделие в суровых климатических зонах. Комплексная защита снижает риск поражения током и повреждения внутреннего оборудования.

Преимущества

• Высокая степень защиты IP55 - идеальна для уличных и влажных помещений
• Встроенная DIN-рейка - не требует дополнительной установки
• Откидная крышка с замком - обеспечивает безопасность и удобство доступа
• Окно для снятия показаний - исключает необходимость вскрытия корпуса при контроле
• Чёткая разбивка вводов - 4 сверху, 4 снизу - упрощает организацию кабельных трасс
• Долгий срок службы - 10 лет при правильной эксплуатации

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым контактом с водой - например, под открытым небом без козырька или в местах с брызгами от мойки
• Не рекомендуется для монтажа в помещениях с химически активными газами или паром - материал не устойчив к агрессивным веществам
• Корпус некомплектный - не включает автоматы, УЗО, счётчики, клеммы или кабельные вводы; всё необходимо докупать отдельно
• Пластиковая дверца не выдерживает механические удары - не применяйте в местах с риском повреждения

Примеры использования

• Установка в подъездном щите многоэтажного дома - для сбора показаний счётчиков квартир
• На фасаде частного дома - для ввода электропитания и распределения по группам
• В цеху с высокой запылённостью - для защиты автоматики и счётчика от оседающей пыли
• На даче или в бане - где возможны перепады температур и повышенная влажность

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели (Ø28 мм) соответствуют диаметру используемых вводов - при необходимости используйте переходники или уплотнители
• При использовании в холодных регионах убедитесь, что все провода и клеммы рассчитаны на температуру ниже -40 C
• Не закрывайте вентиляционные зазоры - даже при IP55 важно обеспечивать естественную циркуляцию воздуха внутри корпуса
• При установке на улице выбирайте место с минимальным прямым воздействием солнечных лучей - длительный нагрев может сократить срок службы пластика
• Обязательно используйте пломбы после завершения монтажа - это требуется по нормам энергонадзора
