Корпус встраиваемый ЩРВ-П-36 50х36х10 36мод. IP41 пластик. DEKraft 31007DEK APC

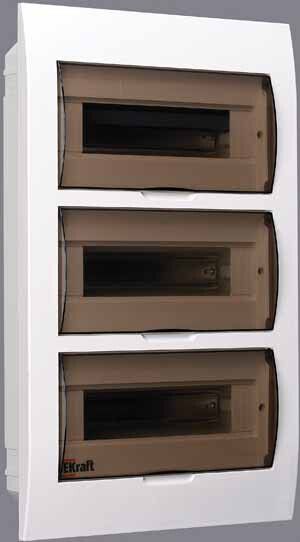

Корпус встраиваемый ЩРВ-П-36 от DEKraft - это компактный, прочный щит для скрытой установки с 36 модулями, рассчитанный на работу в условиях жилых и коммерческих зданий. Прозрачная дверца обеспечивает контроль за состоянием оборудования, а материал корпуса соответствует требованиям безопасности. Артикул 31007dek подтверждает соответствие серии декрафтовских решений.

Назначение и область применения

ЩРВ-П-36 предназначен для внутренней установки в стену и сборки распределительных щитов с модульными автоматическими выключателями, УЗО, реле и другими устройствами шириной 18 мм. Подходит для квартир, офисов, административных зданий и других помещений с контролируемой средой. Используется там, где требуется надёжная защита от случайного прикосновения и ограниченный доступ к контактам.

Технические характеристики

• Количество модулей: 36 (по 18 мм каждый)
• Тип корпуса: встраиваемый, скрытой установки
• Глубина монтажа: 65 мм
• Материал корпуса: самозатухающий ABS-пластик
• Степень защиты: IP41 - защита от твёрдых предметов >1 мм и капель воды, падающих вертикально
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - для однофазных сетей
• Количество рядов: 3 (каждый с собственной DIN-рейкой)
• Количество вводов: 12 (по 2 отверстия Ø25 мм и 4 отверстия Ø32 мм сверху и снизу)
• Цвет: белый
• Дверца: прозрачная, закрытого типа, с фиксацией в верхнем положении
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью работы при температурах от -25C до +60C
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

ЩРВ-П-36 оснащён тремя чёрными DIN-рейками стандарта EN 60715, что позволяет устанавливать любые модульные устройства шириной 18 мм. Корпус полностью совместим с аппаратурой DEKraft и Systeme Electric. Монтаж выполняется в подготовленную нишу глубиной не менее 65 мм. Для фиксации используется крепление к бетонной или кирпичной стене через предварительно установленные кронштейны или анкеры. Отверстия для кабелей расположены сверху и снизу - можно вести провода с двух направлений. Наличие паза на крышке позволяет легко открывать её без инструментов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего ABS-пластика, который не поддерживает горение. Степень защиты IP41 исключает попадание крупных посторонних предметов и защиту от вертикально падающей влаги - этого достаточно для сухих и нормально влажных помещений. Соответствие ГОСТ Р 52796-2007 гарантирует соответствие требованиям к электроустановкам в России. Температурный диапазон от -25C до +60C позволяет использовать корпус в неотапливаемых помещениях, например, в подъездах или технических этажах.

Преимущества

• Прозрачная дверца даёт возможность визуального контроля всех модулей без вскрытия щита
• Чёткая трёхрядная компоновка упрощает планирование схемы и обслуживание
• Штампованные вводы позволяют прокладывать кабели без дополнительных отверстий
• Изолированные держатели для N и PE-шин обеспечивают безопасное соединение
• Фиксация дверцы в верхнем положении снижает риск её случайного открытия
• Пластиковая конструкция не требует заземления корпуса

Ограничения применения

• Не предназначена для установки во влажных, сырых или наружных помещениях - степень защиты IP41 недостаточна для воздействия брызг, струй воды или высокой влажности
• Не рекомендован для мест с частыми перепадами температур выше +-60C
• Не подходит для установки в металлические конструкции без дополнительной изоляции - корпус не экранирует ЭМИ
• Комплектность некомплектная: внутри нет автомата, УЗО, шин, кабелей - всё необходимо докупать отдельно
• Не следует использовать в помещениях с агрессивными химическими веществами - пластик не устойчив к растворителям и маслам

Примеры использования

• Главный распределительный щит квартиры с 10–12 группами освещения и розеток
• Щит управления лифтом в техническом помещении
• Распределительный щит в офисном здании для групповой защиты розеточных цепей
• Автономный щит в подвале многоквартирного дома для ввода и учёта энергии

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 65 мм, чтобы корпус не выпирал из стены
• При прокладке кабелей используйте гофру или трубки - отверстия Ø25/Ø32 мм подходят под стандартные диаметры
• Не забудьте смонтировать шины N и PE - они есть в комплекте, но не установлены
• Для удобства обслуживания располагайте часто используемые автоматы (например, УЗО) в первом ряду
• При использовании в холодных помещениях убедитесь, что температура не опускалась ниже -25C перед включением нагрузки - пластик становится хрупким
• ЩРВ-П-36 совместим с большинством европейских модульных устройств - проверьте ширину контакторов и реле, некоторые могут выходить за рамки 18 мм
