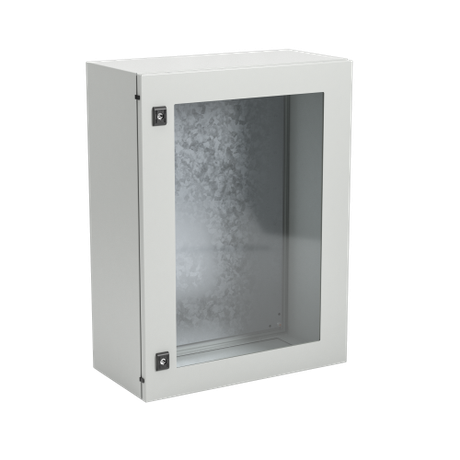

Корпус сварной навесной ST с прозрачной дверью и М/П ВхШхГ 700 x 500 200 | R5STX0752 DKC ДКС

Корпус навесной ST с монтажной панелью и прозрачной дверью 700x500x200 мм от DKC (ДКС), артикул r5stx0752, предназначен для установки электрооборудования в условиях открытых площадок и агрессивной среды. Благодаря защите IP66, ударопрочности IK10 и прочному стальному корпусу, он выдерживает внешние воздействия, сохраняя работоспособность внутренних компонентов.

Назначение и область применения

Этот корпус используется для размещения коммутационного оборудования, автоматики, реле, контакторов и других элементов управления. Подходит для монтажа на фасадах зданий, опорах ЛЭП, промышленных объектах, насосных станциях, системах автоматического полива и других местах с повышенной влажностью, запылённостью или риском механических повреждений. Корпус навесной ST с монтажной панелью и прозрачной дверью 700x500x200 мм рассчитан на работу вне помещений и способен функционировать при перепадах температур и осадках.

Технические характеристики

• Габариты: 700×500×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь, толщина 1,2 мм
• Материал двери: сталь, толщина 1,5 мм с закалённым стеклом
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковое, трёхступенчатое напыление, цвет 7035 (серый)
• Тип двери: одна прозрачная, с вспененным полиуретановым уплотнением на внутренней стороне
• Запирание: замок под ключ с двойной бородкой
• Монтаж: настенный, на столбе
• Метрический монтаж: да - возможность крепления через резьбовые отверстия M4–M8
• Открытый монтаж: да - допускается установка без дополнительных кожухов
• Соединяемый в ряд: да - позволяет объединять несколько корпусов в единую линейку

Совместимость и монтаж

Корпус навесной ST с монтажной панелью и прозрачной дверью 700x500x200 мм имеет готовую внутреннюю монтажную планку - её можно использовать для крепления DIN-рейки, кронштейнов или прямо под болты. Для монтажа на стену предусмотрены крепёжные отверстия сзади; для установки на столб - крепёжные проушины по бокам. Учитывают посадочные габариты: при монтаже на столб необходимо проверить соответствие диаметра опоры и расстояния между крепёжными точками. Все заводские отверстия для кабелей уже оборудованы заглушками - их легко удалить при необходимости, не нарушая герметичность остальной части корпуса.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 (для электрических щитов) и EN 60529 (классификация IP). Степень защиты IP66 гарантирует безопасную работу даже при прямом воздействии струй воды под давлением. Ударопрочность IK10 соответствует уровню защиты от тяжёлых механических нагрузок - что важно в промзонах, где возможны случайные удары инструментом или предметами. Серия RAM block от DKC прошла испытания на вибро- и сейсмоустойчивость, что делает её подходящей для регионов с сейсмической активностью.

Преимущества

• Высокая герметичность: сочетание загнутой кромки корпуса, уплотнения из полиуретана и заглушек отверстий обеспечивает класс IP66 без дополнительных мер
• Долговечность покрытия: трехступенчатая порошковая окраска устойчива к царапинам, химикатам и выцветанию
• Визуальный контроль: прозрачная дверь позволяет контролировать состояние оборудования без вскрытия корпуса
• Гибкая адаптация: метрический монтаж и возможность соединения в ряд позволяют собирать сложные системы
• Защита от вандализма: прочный металл и замок с двойной бородкой снижают риск несанкционированного доступа

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• При температурах ниже -40C возможно хрупкое разрушение закалённого стекла двери - требуется дополнительная защита
• Максимальная масса внутреннего оборудования не должна превышать 30 кг - иначе возможна деформация креплений
• Не рекомендуется для взрывоопасных зон - отсутствует сертификат ATEX/IECEx
• Порошковое покрытие не защищено от длительного воздействия кислотных растворов - в химических производствах нужна дополнительная защита

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на опоре воздушной линии
• Автоматический щит управления конвейером на открытом складе
• Контрольный шкаф для систем видеонаблюдения на территории предприятия
• Объединённая линейка из нескольких корпусов ST для распределения питания на производстве

Практические советы

• Перед монтажом проверьте, чтобы все заглушки были на месте - особенно если корпус хранился на открытом воздухе
• Используйте термостойкие кабельные вводы, совместимые с IP66 - обычные пластиковые вводы не обеспечат требуемую герметичность
• При соединении нескольких корпусов в ряд - используйте одинаковый уровень крепления, чтобы избежать перекоса дверей
• При установке на столб - убедитесь, что крепёжные проушины точно совпадают с отверстиями на опоре
• Чистку двери проводите мягкой тканью без абразивов - царапины на стекле затруднят визуальный контроль
• При использовании в холодном климате - учитывайте конденсацию внутри корпуса; рекомендуется установка нагревательного элемента или вентиляционного клапана с фильтром
