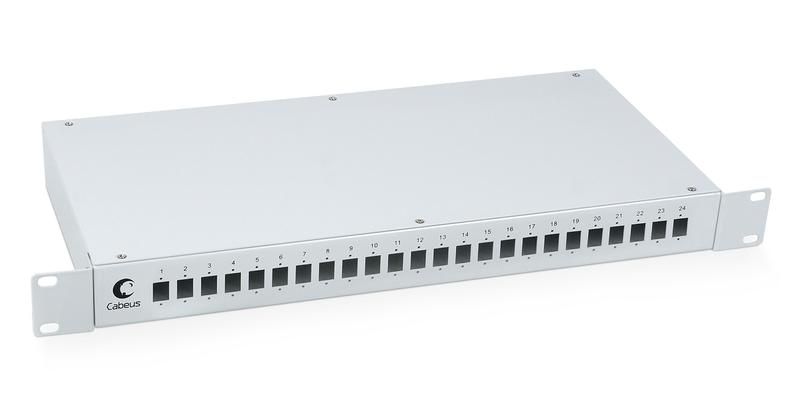

Кросс бокс оптический FO-19-24SC 19дюйм на 24 SC LC duplex со сплайс-кассетой и КДЗС без пигтейлов проходных адаптеров Cabeus 7037c

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров от Cabeus (артикулы 7037c и fo-19-24sc) предназначен для организации распределения и соединения оптоволоконных линий в телекоммуникационных шкафах. Устройство обеспечивает компактную и защищённую сборку соединений без использования пигтейлов.

Назначение и область применения

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров используется для централизованного коммутационного соединения оптических кабелей в сетях доступа, FTTx, корпоративных и операторских инфраструктурах. Подходит для монтажа в стандартные 19-дюймовые стойки и шкафы. Применяется там, где требуется надёжное и организованное хранение и соединение волокон через терминальные точки - например, в точках разветвления сети, на этажных щитах или в узлах связи.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Количество модулей: 24 порта (SC/LC duplex - каждый порт поддерживает два волокна)
• Тип корпуса: металлический, серого цвета, со съёмной крышкой
• Кабельные вводы: 4 штуки с герметичными резиновыми манжетами
• Метод крепления: монтаж на плату или шину (фиксация болтами)
• Внутренние элементы: сплайс-кассеты для укладки запаса волокон, места для крепления гильз КДЗС
• Фиксация кабеля: внутренние зажимы для механической фиксации оптического и силового кабелей
• Адаптеры: отсутствуют - не установлены ни проходные, ни пигтейловые

Совместимость и монтаж

Устройство совместимо со всеми стандартными 19-дюймовыми стойками и шкафами. Монтаж осуществляется на монтажную пластину или DIN-шину с помощью крепёжных отверстий по углам корпуса. Герметичные вводы позволяют провести до четырёх внешних кабелей - одновременно оптические и силовые. После прокладки кабелей они фиксируются внутренними зажимами. Сплайс-кассеты устанавливаются вручную: в них укладываются запасы волокон, после чего выполняется сплайсинг и крепление гильз КДЗС. Адаптеры SC/LC duplex необходимо устанавливать самостоятельно, если требуются точки подключения.

Безопасность и стандарты

Кросс бокс оптический 19 дюйм на 24 SC (LC duplex) со сплайс-кассетой и КДЗС без пигтейлов и проходных адаптеров изготовлен из металла, обеспечивающего ЭМС-защиту и механическую прочность. Конструкция соответствует требованиям к защите от внешнего воздействия при использовании в закрытых помещениях. Наличие герметичных вводов повышает устойчивость к пыли и влаге, однако устройство не предназначено для наружной эксплуатации. Сертификаты не указаны - рекомендуется проверить соответствие нормам проекта перед применением.

Преимущества

• Экономия места: всё необходимое - кассеты, зажимы, вводы - встроено в один блок 1U
• Чёткая организация: каждое волокно можно легко идентифицировать, уложить и обслуживать
• Защита соединений: герметичные вводы и металлический корпус снижают риск повреждения волокон
• Гибкость: возможность самостоятельной установки адаптеров позволяет настраивать интерфейсы под задачу
• Поддержка ремонта: наличие запаса волокон в кассетах даёт возможность пересплайсить линии без замены кабеля

Ограничения применения

• Не содержит готовых адаптеров - для подключения оборудования потребуется дополнительно установить SC/LC duplex переходники
• Не подходит для наружной установки - не имеет IP-рейтинга выше, чем базовая защита от пыли
• Не предусматривает автоматическую маршрутизацию - все соединения выполняются вручную
• Требует наличия навыков сплайсинга - невозможно использовать без подготовки волокон и термоусадочных гильз
• Не поддерживает пигтейлы - нельзя подключать сразу к активному оборудованию без доп. преобразования

Примеры использования

• Размещение в этажном telecom-шкафу для распределения сигнала от главного оптического кабеля к 24 абонентским точкам
• Центральный узел в системе FTTH, где происходит оконцевание кабеля от трассы и подготовка линий к подключению ONT
• Интеграция в серверный шкаф для соединения оптических каналов между коммутаторами и SFP-модулями
• Обслуживание линий в условиях ограниченного пространства - когда нужна плотная упаковка без лишних элементов

Практические советы

• Перед монтажом убедитесь, что диаметр входящих кабелей не превышает размеры герметичных вводов - обычно до 8–10 мм
• Оставьте минимум 50 см запаса в каждом кабеле - этого достаточно для комфортного сплайсинга в кассете
• Используйте маркировочные этикетки на каждой гильзе КДЗС - это ускоряет диагностику и ремонт
• Выбирайте адаптеры SC/LC duplex с цилиндрическими фланцами - они лучше фиксируются в стандартных модульных слотах
• Не используйте этот кросс бокс как точку подключения к активным устройствам - он служит исключительно для пассивного соединения
• Проверяйте целостность волокон до и после сплайсинга - использование OTDR или лазерного тестера предотвращает скрытые потери
