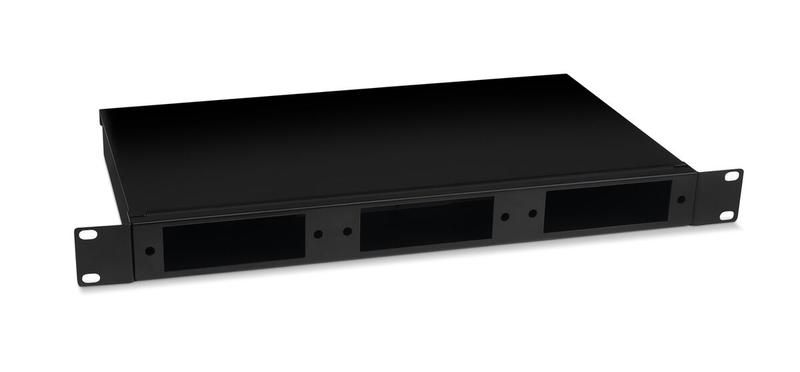

Кросс бокс оптический FO-19-3FP-BK 19дюйм 1U на 3 адаптерные панели черн. Cabeus 10799c

Кросс бокс оптический 19 дюйм 1U на 3 адаптерные панели, цвет черный от бренда Cabeus (артикулы fo-19-3fp-bk и 10799c) предназначен для организации распределения и коммутации оптических сигналов в телекоммуникационных стойках. Устройство обеспечивает компактную и защищённую сборку оптических модулей, подходящую как для новых сетей, так и для реконструкции существующих инфраструктур.

Назначение и область применения

Кросс бокс оптический 19 дюйм 1U на 3 адаптерные панели, цвет черный используется для централизованного управления оптическими соединениями в помещениях с установленными телекоммуникационными стойками. Подходит для размещения в серверных, офисных и промышленных объектах, где требуется надёжная организация точек доступа к оптоволоконным линиям. Применяется в сетях FTTH, корпоративных LAN, системах видеонаблюдения и передачи данных на большие расстояния.

Технические характеристики

• Формат: 19 дюймов, высота 1 U
• Тип волокна: совместим с одномодовым и многомодовым оптическим кабелем
• Количество портов: до 32 (распределено между трёмя адаптерными панелями)
• Цвет корпуса: чёрный
• Конструкция: металлический корпус со съёмной крышкой
• Кабельные вводы: 4 штуки с герметичными резиновыми манжетами
• Внутренние элементы: сплайс-кассеты для хранения запаса волокон и крепления гильз КДЗС
• Фиксация кабелей: внутренние зажимы для механической защиты и предотвращения перегибов

Совместимость и монтаж

Устройство устанавливается в стандартные 19-дюймовые стойки с помощью крепёжных уголков, расположенных по бокам корпуса. Монтаж выполняется с использованием болтов M4 или стандартных крепёжных пластин. Все три адаптерные панели легко извлекаются для обслуживания - достаточно открыть крышку и вынуть панели из направляющих. Герметичные вводы позволяют пропускать одновременно несколько оптических и силовых кабелей без потери степени защиты IP54. Для удобства работы рекомендуется заранее подготовить места для прокладки кабелей и закрепить их зажимами до установки панелей.

Безопасность и стандарты

Кросс бокс оптический 19 дюйм 1U на 3 адаптерные панели, цвет черный соответствует требованиям к механической прочности и защите от внешних воздействий, характерным для оборудования телекоммуникационных стойковых решений. Герметичные манжеты обеспечивают защиту от пыли и влаги, однако устройство не предназначено для наружной эксплуатации. Корпус выполнен из стали с антикоррозийным покрытием, что исключает риск возникновения электростатических разрядов и повреждений от внешнего электромагнитного поля.

Преимущества

• Компактность: занимает всего 1 U, экономит место в стойке
• Гибкая конфигурация: три съёмные панели позволяют менять тип адаптеров (SC/LC/FC) без замены всего корпуса
• Защита волокон: сплайс-кассеты и зажимы снижают риск повреждения при перемещении кабелей
• Лёгкий доступ: крышка и панели открываются без инструментов
• Поддержка смешанных типов кабелей: один корпус работает с одномодовым и многомодовым волокном

Ограничения применения

• Не предназначен для установки вне помещений - отсутствует сертификат IP65/IP67
• Максимальное количество портов - 32; при необходимости большего числа каналов потребуется использование нескольких единиц или более крупных моделей
• Не содержит встроенной системы управления или питания - требует внешних активных устройств (например, SFP-модулей)
• Размер вводов ограничен - не подходит для кабелей с диаметром более 12 мм

Примеры использования

• Центральный пункт распределения в жилом доме при реализации сети FTTH
• Распределительный узел в офисе для подключения терминалов через оптоволокно
• Точка коммутации на производстве для связи между контроллерами и датчиками
• Аварийный резервный узел в системе видеонаблюдения с несколькими камерами

Практические советы

• Перед установкой проверьте соответствие диаметра кабелей размерам входных отверстий - используйте только кабели до 12 мм в диаметре
• Используйте маркировочные этикетки сразу после прокладки каждого волокна - это ускорит диагностику и ремонт
• Не перегружайте одну панель более чем 12–14 адаптерами - сохраняйте свободное пространство для обслуживания
• При работе с гильзами КДЗС соблюдайте температурный режим и время нагрева согласно инструкции производителя термоусадочных трубок
• Для частого обслуживания выбирайте модели с панелями на слайдерах - они легче вынимаются и меньше деформируются
