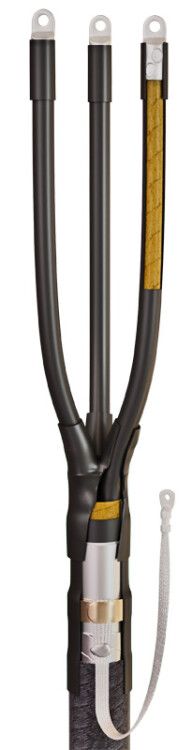

Муфта кабельная концевая 1кВ 3КВНТп-1-150/240 КВТ 57898

Муфта кабельная концевая 3КВНТп-1-150/240 без болтовых наконечников от КВТ предназначена для надежного оконцевания трехжильных кабелей с бумажной изоляцией на напряжение до 1 кВ. Подходит для внутреннего и наружного монтажа, обеспечивает герметичность, механическую прочность и безопасное заземление. Артикул 57898.

Назначение и область применения

Муфта кабельная концевая 3КВНТп-1-150/240 без болтовых наконечников используется для завершения кабельных линий - то есть для создания герметичного и защищенного окончания кабеля там, где он заканчивается (например, на шкафах, трансформаторах, распределительных устройствах).

• Подходит для кабелей с бумажной маслопропитанной изоляцией (ААБл, АСБл, ААБв, АСБШв и другие аналоги).
• Работает с кабелями как с броней, так и без нее.
• Может монтироваться внутри помещений и на открытом воздухе - материал устойчив к УФ-излучению, влаге и перепадам температур.
• Не предназначен для кабелей с пластмассовой изоляцией (например, ВВГ, NYM) - только для бумажной.

Технические характеристики

• Номинальное напряжение: 1 кВ - максимальное рабочее напряжение, выше которого использование запрещено.
• Количество жил: 3 - рассчитана исключительно на трехжильные кабели.
• Сечение жил: 150–240 мм2 - подходит для кабелей именно этого диапазона; меньшие или большие сечения не совместимы.
• Исполнение: термоусаживаемая - требует нагрева для плотного прилегания к кабелю.
• Материал корпуса: негорючий термопластик - не поддерживает горение, самозатухающий.
• Материал изоляции кабеля: пропитанная бумажная - важно: муфта не работает с ПВХ или полиэтиленовой изоляцией.
• Диапазон температур: от –50 C до +50 C - сохраняет работоспособность в суровом климате.
• Цвет: черный - стандартный цвет для наружных решений, снижает нагрев от солнца.
• Стандарт: ТУ 3599-006-97284872-2006 - соответствие указанному техническому условию.
• Галогены: HF = Halogen Free - материалы не выделяют токсичные газы при возгорании.

Совместимость и монтаж

Муфта 3КВНТп-1-150/240 без болтовых наконечников монтируется с помощью термоусадки - требуется равномерный прогрев пропановой горелкой. Комплект не содержит болтовых наконечников, поэтому их нужно приобрести отдельно, если планируется подключение через болт. Для опрессовки подходят стандартные наконечники.

Заземление

• В комплекте есть пружина постоянного давления - она фиксирует заземляющий провод к металлической оболочке кабеля без пайки.
• При работе с кабелем со стальной или алюминиевой броней обязательна установка дополнительного Комплекта заземления КМПБ.
• Пайка заземления на броне допускается только при наличии КМПБ - иначе существует риск повреждения бумажной изоляции под оболочкой.

Инструмент для монтажа

• Пропановая горелка ПГ (КВТ) - основной инструмент для равномерного нагрева.
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ) - нужен, если используются болтовые наконечники (не входят в комплект).

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022 - норматив для кабельных соединений в России.
• Материалы не содержат галогенов - при пожаре не образуют едких паров хлора или фтора.
• Негорючий термопластик снижает риск распространения огня.
• Герметизация достигается за счет термоплавкого клея - предотвращает попадание влаги и грязи.

Преимущества

• Универсальность - один комплект подходит для кабелей с броней и без, для внутреннего и наружного монтажа.
• Высокая степень защиты IP67 - после монтажа полностью герметична, не боится воды и пыли.
• Экономия времени - пружина заземления исключает сложную процедуру пайки при большинстве монтажей.
• Долговечность - материалы устойчивы к климату, УФ-излучению и механическим нагрузкам.
• Совместимость с различными типами наконечников - можно выбрать между опрессовкой и болтовым креплением.

Ограничения применения

• Не применяется для кабелей с пластмассовой (ПВХ, XLPE, PE) изоляцией - только для бумажной маслопропитанной.
• Не подходит для сечений меньше 150 мм2 и больше 240 мм2 - точный диапазон важен для герметизации.
• Требуется специальный инструмент - без пропановой горелки монтаж невозможен.
• При использовании с броней из стали или алюминия обязательно наличие КМПБ - иначе заземление будет ненадежным.
• Не рекомендовано монтировать при температуре ниже –50 C - материал становится хрупким.

Примеры использования

• Оконцовка кабеля ААБл от подземной ЛЭП до силового щита в цеху.
• Подключение кабеля АСБл от трансформаторной подстанции к распределительному устройству на открытой площадке.
• Завершение кабеля ААШв на входе в кабельную камеру в условиях повышенной влажности.
• Монтаж на кабельных трассах в холодном регионе (Сибирь, Дальний Восток) благодаря широкому диапазону температур.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 150–240 мм2. Превышение вызывает проскальзывание, недостаток - плохую герметизацию.
• Если кабель имеет броню - всегда используйте КМПБ, даже если кажется, что пружина справится. Это гарантия безопасности.
• Нагревайте муфту равномерно, начиная с середины и двигаясь к краям - так избежите образования пузырей и неплотного прилегания.
• Болтовые наконечники не входят в комплект - если нужны, закажите их отдельно (совместимы с любыми стандартными).
• Храните муфту в сухом месте, избегайте длительного воздействия прямого солнца - хотя материал устойчив к УФ, долгое пребывание на солнце может изменить эластичность.
• Проверьте целостность всех элементов перед монтажом - особенно пружину и термоплавкий клей. Отсутствие одного элемента делает всю муфту негодной.
