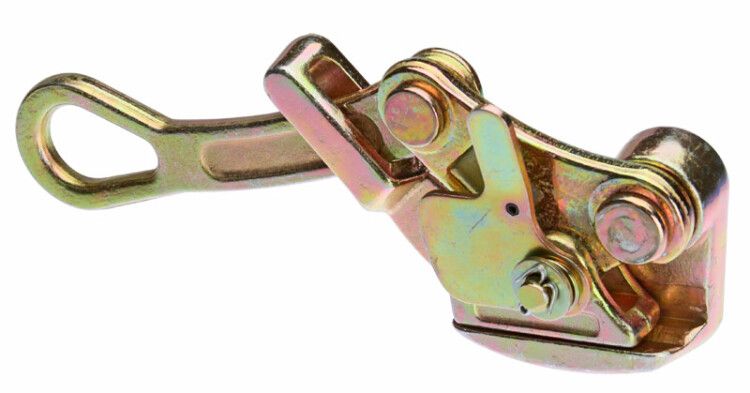

Зажим монтажный (лягушка) для СИП МЗ-22 | 57635 КВТ

Зажим монтажный (лягушка) МЗ-22 для СИП от бренда КВТ предназначен для фиксации и натяжения самонесущих изолированных проводов (СИП) при монтаже воздушных линий. Устройство также совместимо с оптоволоконными кабелями и обеспечивает надёжный захват без повреждения изоляции.

Назначение и область применения

Зажим МЗ-22 для СИП используется для регулировки стрелы провеса на воздушных линиях напряжением до 1 кВ. Он захватывает несущую жилу СИП и позволяет равномерно распределить нагрузку при натяжении. Также применяется при монтаже оптоволоконных кабелей, где требуется механическая фиксация без деформации оболочки. Подходит для установки на опорах, анкерных узлах и переходах между участками трассы.

Технические характеристики

• Диаметр захвата: 4–22 мм - соответствует внешнему диаметру большинства типов СИП и оптоволоконных кабелей
• Диапазон сечений: 16–50 мм2 - поддерживает провода с медной или алюминиевой несущей жилой
• Диаметр натяжного троса: 4–22 мм - совпадает с диапазоном захвата, обеспечивает согласованную работу с тяговым оборудованием
• Материал: сталь - высокая прочность, устойчивость к механическим нагрузкам
• Исполнение: неизолированное - требует защиты от коррозии в агрессивных средах
• Цвет: желтый - визуальное отличие на фоне других элементов линии
• Количество жил/кабелей: один - рассчитан на захват одного провода или кабеля одновременно

Совместимость и монтаж

Зажим МЗ-22 для СИП совместим со всеми типами СИП, имеющими несущую жилу диаметром 4–22 мм. Для монтажа необходимо:

• Разблокировать рычаг зажима, поместить кабель в губки
• Закрыть рычаг до щелчка - механизм автоматически фиксирует положение
• Подключить тяговый трос через проушину - усилие передаётся прямо на несущую жилу
• Убедиться, что кабель не перегнут и не имеет повреждений изоляции перед установкой

Не требует специальных инструментов - работает вручную. Губки имеют зубчатую поверхность для предотвращения проскальзывания.

Безопасность и стандарты

Зажим МЗ-22 для СИП не содержит изоляционных материалов и не предназначен для работы под напряжением. Эксплуатация возможна только после отключения линии и соблюдения правил безопасности при работе с ЛЭП. Соответствует требованиям к механической прочности, применяемым в распределительных сетях РФ.

Преимущества

• Рычажный механизм эффективно преобразует малое усилие руки в большое силовое воздействие на кабель
• Не повреждает изоляцию СИП даже при максимальном натяжении
• Высокая надёжность фиксации благодаря стальной конструкции и антипроскальзывающей поверхности
• Одинаково хорошо работает с СИП и оптоволоконными кабелями - универсальность снижает потребность в запасе различных моделей

Ограничения применения

• Не предназначена для работы под напряжением - обязательно отключение питания перед монтажом
• Не изолирована - не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации или покрытия против коррозии
• Не подходит для многожильных кабелей - только для одиночного провода или кабеля с одной несущей жилой
• Не следует применять для кабелей с диаметром менее 4 мм - риск недостаточного захвата и соскальзывания

Примеры использования

• Фиксация СИП на анкерной опоре при прокладке новой линии электропередачи
• Регулировка провеса на участках с большим пролётом между столбами
• Монтаж оптоволоконного кабеля на существующих ЛЭП с помощью кронштейнов и поддерживающих зажимов
• Временная фиксация кабеля во время испытаний или ремонта линии

Практические советы

• Перед установкой проверьте соответствие диаметра кабеля заявленному диапазону 4–22 мм - использование вне этого диапазона снижает безопасность
• При работе в солёном воздухе или промышленной зоне нанесите на зажим слой смазки или антикоррозийного состава
• Не используйте зажим как точку крепления для людских платформ или оборудования - он рассчитан только на осевые нагрузки от кабеля
• После окончания монтажа убедитесь, что рычаг полностью закрыт - частичное замыкание может привести к сползанию
• Зажим МЗ-22 для СИП от КВТ можно использовать повторно - при демонтаже аккуратно откройте рычаг, чтобы не повредить внутренние элементы
