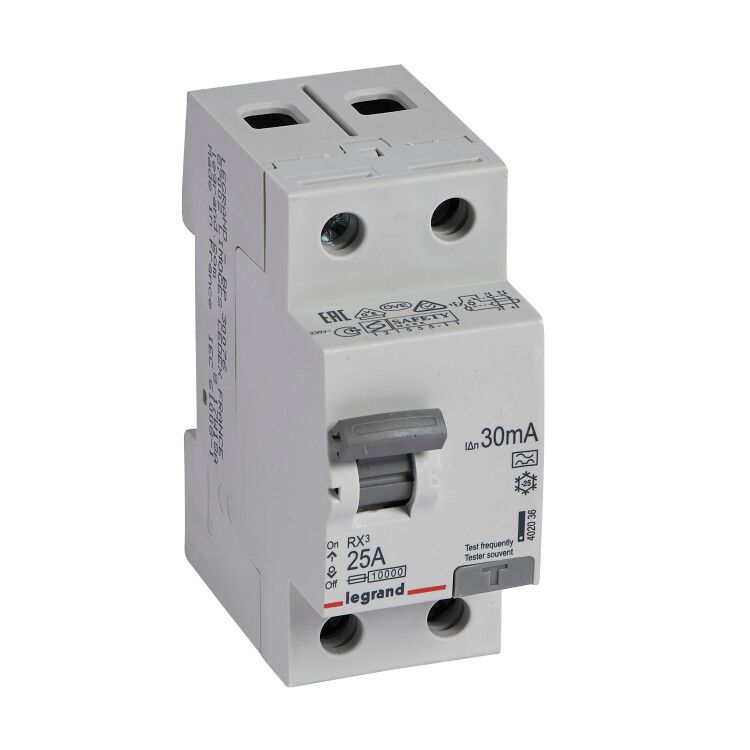

Выключатель дифференциальный (УЗО) RX3 2п 25А 30мА тип A | 402036 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 30мА тип A RX3 обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в бытовых и промышленных сетях. Бренд Legrand и артикул 402036 указывают на надёжную продукцию серии RX3, соответствующую международным стандартам.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 30мА тип A RX3 предназначен для автоматического отключения электросети при появлении опасной утечки тока - например, при прикосновении человека к оголённому проводу или повреждении изоляции оборудования. Подходит для защиты групп розеток, освещения, бытовой техники и промышленных станков. Применяется в жилых домах, офисах, цехах и других помещениях с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева;
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует нормам для защиты людей;
• Тип УЗО: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, зарядных устройств, светодиодных светильников);
• Напряжение: 230 В - рассчитан на однофазные сети 220–240 В;
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала на одном проводе;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды; подходит только для установки внутри щитов;
• Способ монтажа: DIN-рейка - легко крепится на стандартную рейку шириной 35 мм;
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке;
• Рабочий диапазон температур: -25...+60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в помещении с высокой влажностью;
• Поперечное сечение провода: 0,75…50 мм2 - совместим с медными проводами от тонких до мощных;
• Номинальное напряжение изоляции: 250 В - гарантирует безопасную работу при скачках напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным перенапряжениям, например, от грозовых разрядов;
• С устройством блокировки: да - после срабатывания механически фиксирует положение «выкл», предотвращая случайное включение до ручного сброса;
• Глубина монтажа: 44 мм - требует достаточного места в распределительном щите;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 30мА тип A RX3 монтируется на DIN-рейку типа 35 мм, как все стандартные автоматы. Для подключения используются зажимы на входе и выходе - допускаются провода сечением от 0,75 до 50 мм2. Обязательно соблюдать полярность: L и N должны быть подключены строго согласно маркировке на корпусе. УЗО можно устанавливать как вводным, так и на отдельные группы (например, розетки в ванной). Совместим с любыми автоматическими выключателями серии RX3 и другими изделиями, соответствующими МЭК 60898-1.

Безопатность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 30мА тип A RX3 соответствует международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Это подтверждает соответствие требованиям безопасности Европы и России. Наличие устройства блокировки и класс защиты IP20 делают его безопасным для эксплуатации в закрытых щитах. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Тип A позволяет использовать УЗО с современной техникой - инверторами, ЭПРА, зарядками для электромобилей и LED-освещением, где обычные типы AC могут не сработать;
• Механическая блокировка предотвращает самопроизвольное включение после срабатывания - важна для безопасности в местах с ограниченным доступом;
• Широкий диапазон рабочих температур (-25…+60 C) обеспечивает надёжность в неотапливаемых щитовых и на объектах с перепадами климата;
• Поддержка больших сечений проводов (до 50 мм2) позволяет использовать УЗО в промышленных установках без переходников;
• Серия RX3 имеет проверенную конструкцию и долгий срок службы - рекомендовано производителем для проектирования новых объектов.

Ограничения применения

• Не применяется в трёхфазных сетях - требуется 3- или 4-полюсное УЗО;
• Не защищает от перегрузок и коротких замыканий - необходимо сочетание с автоматическим выключателем;
• IP20 не допускает установку во влажных или открытых местах - только внутри герметичных щитов;
• Не подходит для цепей с постоянным током выше 6 мА - тип A не реагирует на чистый постоянный ток утечки;
• Требуется минимум 44 мм глубины в щите - не подходит для компактных шкафов без запаса.

Примеры использования

• Защита розеток в ванной комнате, кухне, детской - где есть риск контакта с водой;
• Автоматизация питания станков с ЧПУ, насосов, компрессоров - особенно с частотными преобразователями;
• Щитовая в административном здании - как вводное УЗО для всей квартиры/офиса;
• Объекты с высокой плотностью электроники: серверные, медицинские кабинеты, студии звукозаписи.

Практические советы

• Перед установкой всегда проверяйте целостность изоляции проводов - УЗО не спасёт от пробоя, если провод уже повреждён;
• После монтажа нажмите кнопку «Тест» - УЗО должно отключиться. Если нет - проверьте правильность подключения;
• Не используйте УЗО без автомата на входе - он не защищает от перегрузки;
• При использовании нескольких УЗО в одной цепи - выбирайте селективные (тип S) на вводе, чтобы избежать ложных срабатываний;
• Проверяйте состояние УЗО ежемесячно через кнопку тестирования - особенно в промышленных условиях;
• При замене старого УЗО - убедитесь, что новый имеет тот же тип (A), номинальный ток (25 А) и дифток (30 мА), иначе система может работать некорректно.
