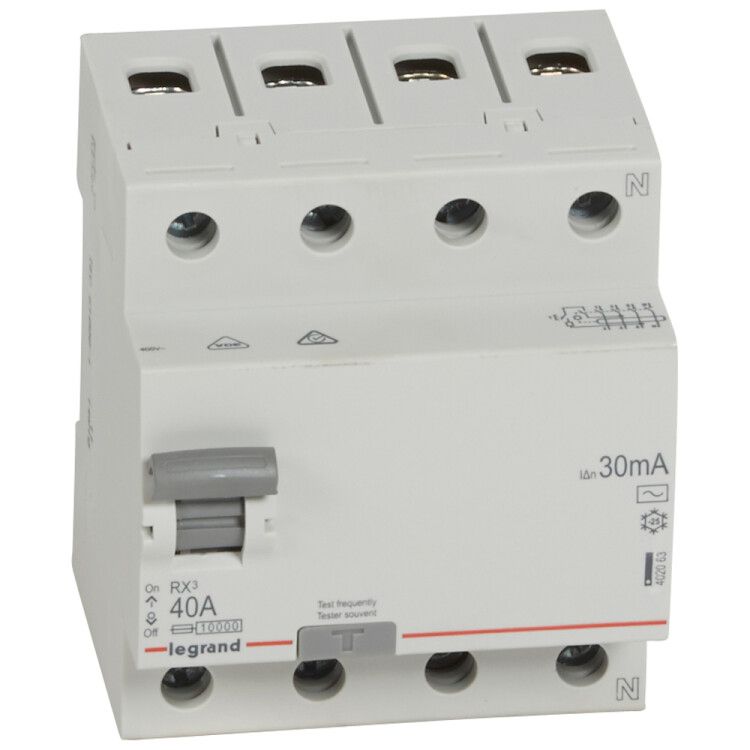

Выключатель дифференциальный (УЗО) RX3 4п 40А 30мА тип AC | 402063 Legrand

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 30мА тип AC RX3 обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях до 400 В. Этот аппарат, представленный брендами Legrand и IEK под артикулом 402063, предназначен для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 30мА тип AC RX3 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока на землю. Применяется в цепях переменного тока частотой 50 Гц, где требуется одновременная коммутация всех четырёх фаз - например, в трёхфазных системах с нулём (TN-S, TN-C-S). Подходит для жилых домов, офисов, производственных участков, насосных станций, конвейеров и другого оборудования с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может безопасно проводить без перегрева.
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключится за время менее 0,3 секунды.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту и промышленности).
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой предназначено устройство.
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями даже при кратковременных скачках.
• Номинальная отключающая способность: 10 кА - способность выдерживать и отключать ток короткого замыкания до 10 тысяч ампер.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов).
• Количество полюсов: 4 - управление всеми тремя фазами и нулевым проводником одновременно.
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не от воды и пыли.
• Способ монтажа: DIN-рейка - стандартный крепёж для шкафов автоматики.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля шириной 17,5 мм каждый.
• Глубина монтажа: 44 мм - требует свободного места внутри щита для правильной установки.
• Рабочая температура: от -25C до +60C - допустимый диапазон для помещений с контролируемым микроклиматом (не для улицы).
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях.
• Поперечное сечение проводов: 0,75–50 мм2 - совместим с медными проводами любого сечения, используемого в силовой проводке.
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности, характерной для внутренних установок.
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, предотвращая случайное включение до устранения причины аварии.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 30мА тип AC RX3 устанавливается на DIN-рейку типа 35 мм. Для монтажа необходим доступ к задней части щита глубиной минимум 44 мм. Все четыре полюса подключаются: три фазы (L1, L2, L3) и нейтраль (N). Нельзя использовать этот УЗО в однофазных цепях без нагрузки на все полюсы - он не будет работать корректно. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - важно плотно затянуть контакты, чтобы избежать нагрева. Устройство совместимо с любыми автоматическими выключателями, установленными на ту же рейку, и рекомендовано к применению в составе комплексной системы защиты.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 30мА тип AC RX3 соответствует международным нормам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Это гарантирует соответствие требованиям безопасности, надёжности и тестирования. Блокировка после срабатывания исключает самопроизвольное включение, что повышает безопасность при обслуживании. Устройство не имеет функции защиты от перегрузки или короткого замыкания - эти задачи выполняют автоматические выключатели, которые должны устанавливаться последовательно перед УЗО.

Преимущества

• Механическая блокировка после срабатывания позволяет точно определить причину отключения - утечка, а не перегрузка.
• Широкий диапазон сечений проводов (0,75–50 мм2) упрощает подбор кабелей без необходимости переходников.
• Исполнение УХЛ4 и рабочая температура до +60C обеспечивают стабильную работу в большинстве промышленных и бытовых условиях.
• Совместимость с DIN-рейкой и компактный размер (4 модуля) позволяют легко интегрировать в существующие щиты.
• Подтверждённая отключающая способность 10 кА делает устройство подходящим для мест с высокой вероятностью КЗ - например, рядом с трансформаторами или длинными кабельными линиями.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током (тип AC).
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем на 40 А.
• IP20 не обеспечивает защиту от брызг, пыли и влаги - запрещена установка во влажных, сырых или открытых помещениях.
• Не подходит для систем IT (с изолированной нейтралью) - требует наличия заземления и соединения N с PE.
• Климатическое исполнение УХЛ4 не предусматривает работы на улице или в необогреваемых шкафах при температуре ниже -25C.

Примеры использования

• Защита трёхфазного станка с нулевым проводом в цеху - предотвращает удар током при пробое изоляции корпуса.
• Щитовая группа на этаже многоквартирного дома - обеспечивает безопасность розеточных групп с трёхфазным питанием (например, для электроплит).
• Система освещения и вентиляции в производственном помещении - снижает риск возгорания при старении кабелей.
• Автомобильный сервис с трёхфазными подъёмниками - защищает обслуживающий персонал от утечек через оборудование.

Практические советы

• Обязательно проверьте, что нулевой проводник проходит через УЗО - если его обойти, устройство не сработает.
• При установке в щите соблюдайте порядок: автоматический выключатель → УЗО → группы потребителей. Так обеспечивается координация защиты.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с проводами большого сечения (25+ мм2).
• Не устанавливайте несколько УЗО на одну линию без учёта времятоковых характеристик - возможны ложные срабатывания.
• При использовании в промышленности рекомендуется периодически тестировать кнопкой “T” - хотя бы один раз в месяц.
• Убедитесь, что посадочные размеры в вашем щите соответствуют глубине 44 мм - недостаток места может помешать закрыванию крышки.
