Лицевая панель для установки 24 адаптеров LC-Quad/SC-Duplex, 1U, черная | RNFP24DSCQLC DKC ДКС

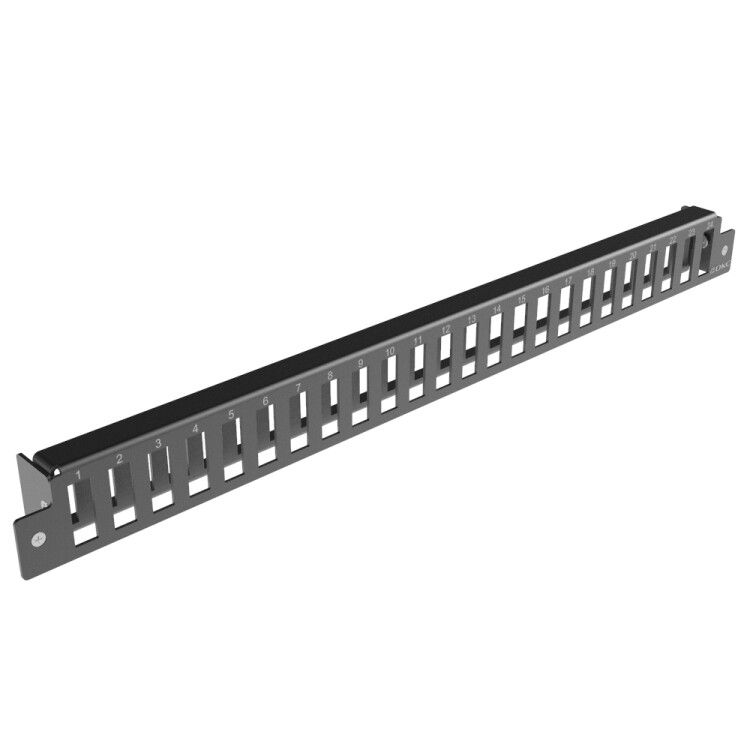

Лицевая панель DKC IT rnfp24dscqlc - это компактное решение для организации 24 оптических соединений типа LC-Quad и SC-Duplex в 19-дюймовой стойке. Панель совместима с боксами RNFPE1U24 и RNFPE2U48, обеспечивая упорядоченный доступ к портам и упрощая обслуживание сетей связи.

Назначение и область применения

Лицевая панель DKC IT rnfp24dscqlc используется для монтажа адаптеров в оптических распределительных устройствах. Она позволяет организовать до 24 точек подключения - 12 пар SC-Duplex и 12 модулей LC-Quad - в одной единице высоты (1U). Применяется в центрах обработки данных, телекоммуникационных шкафах, на объектах связи и в системах FTTH. Подходит для стационарной установки внутри помещений.

Технические характеристики

• Высота: 1 U (44,45 мм)
• Количество адаптеров: 24 (12 × SC-Duplex + 12 × LC-Quad)
• Тип монтажа: фронтальный, в 19-дюймовые стойки
• Материал корпуса: металл, окраска черного цвета
• Степень защиты: IP33 - защита от капель воды и твердых предметов диаметром более 2,5 мм
• Наличие фронтальной платы: да - обеспечивает жесткую фиксацию адаптеров
• Наличие пигтейлов: да - предварительно смонтированные концы для подключения к внутренним кабелям
• Тип исполнения: стационарное устройство

Совместимость и монтаж

Панель DKC IT rnfp24dscqlc рассчитана исключительно на установку в корпуса RNFPE1U24 и RNFPE2U48 от того же производителя. Монтаж осуществляется фронтально - панель вставляется в переднюю часть бокса и фиксируется за счет стандартных креплений 19". Установка требует наличия свободного места в 1U. Пигтейлы уже прикреплены, поэтому не требуется самостоятельная спайка или термоусадка. Для подключения внешних кабелей используются установленные адаптеры SC-Duplex и LC-Quad.

Безопасность и стандарты

Изделие соответствует требованиям IP33 - защищено от попадания капель воды и крупной пыли, что допускает использование в закрытых помещениях с возможным воздействием влаги (например, серверные комнаты с кондиционированием). Нет сертификатов на взрывозащиту или повышенную температурную устойчивость - применение вне контролируемой среды не рекомендовано.

Преимущества

• Удобная плоская передняя поверхность - все адаптеры выровнены по одному уровню, что снижает риск перегиба кабелей при подключении
• Жесткая фронтальная плата повышает надежность крепления адаптеров и уменьшает вероятность их выпадения
• Предустановленные пигтейлы экономят время при сборке и минимизируют потери на соединениях
• Поддержка двух типов адаптеров (LC-Quad и SC-Duplex) в одной панели - гибкость для смешанных сетей

Ограничения применения

• Не предназначена для установки в другие модели корпусов - совместима только с RNFPE1U24 и RNFPE2U48
• IP33 недостаточно для открытых площадок, улиц, сырых подвалов или зон с постоянным орошением
• Отсутствуют средства управления световым потоком (заглушки, затворы) - необходимо использовать отдельные защитные колпачки
• Не поддерживает автоматическую диагностику или индикацию состояния канала

Примеры использования

• Центр обработки данных: организация входящих/исходящих оптоволоконных линий между серверными стойками
• FTTH-узел: распределение сигнала от главного кабеля к абонентским точкам через SC и LC интерфейсы
• Телефонная станция: коммутация оптических каналов между оборудованием и распределительными щитами
• Объекты с гибридной инфраструктурой: где одновременно используются старые SC-порт и современные LC-модули

Практические советы

• Перед установкой проверьте, чтобы пигтейлы были правильно проложены и не пережаты внутри корпуса
• Используйте маркировочные этикетки сразу после подключения - панель плотная, доступ к задней стороне ограничен
• Не используйте силу при вставке адаптеров - они уже зафиксированы; избыточное усилие может повредить фронтальную плату
• Рекомендуется периодически осматривать контакты - особенно при наличии пыли в помещении, даже при IP33
• При замене оборудования убедитесь, что новые адаптеры точно соответствуют формату LC-Quad и SC-Duplex - не подходят одиночные LC или FC
