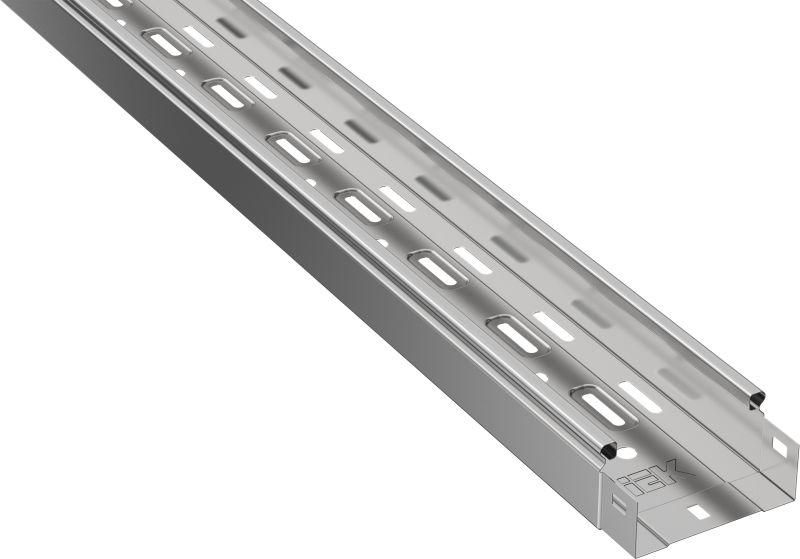

Лоток листовой перфорир. 100х50 L3000 сталь 0.45мм без боков. ESCA 3 IEK ES3-15-050-100-3-045

Лоток листовой перфорированный 100х50 L3000 сталь 0.45мм без боковой перфорации ESCA 3 - это прочный и долговечный элемент кабельной системы, предназначенный для укладки силовых и слаботочных проводов в помещениях. Выполнен из цинкованной стали, оснащен интегрированным соединителем и соответствует требованиям огнестойкости. Бренд IEK предлагает эту модель в серии ESCA для надежной прокладки кабелей на объектах различного типа.

Назначение и область применения

Лоток листовой перфорированный 100х50 L3000 сталь 0.45мм без боковой перфорации ESCA 3 используется для прокладки и защиты кабелей в закрытых помещениях. Подходит для установки в офисах, торговых центрах, производственных зонах, жилых комплексах и других объектах с внутренней электропроводкой. Применяется как для силовых, так и для слаботочных сетей - например, для питания оборудования, систем связи, сигнализации и автоматизации.

Технические характеристики

• Размеры: ширина 100 мм, высота 50 мм, длина 3000 мм
• Материал: сталь с покрытием - холоднокатаная российская сталь, гальванизированная цинком
• Толщина стенки: 0,45 мм - достаточна для механической устойчивости при легких нагрузках
• Перфорация: только в основании (для крепления к поверхности); боковые грани не перфорированы
• Исполнение: с интегрированным соединителем - позволяет легко состыковывать лотки без дополнительных фитингов
• Огнестойкость: да - материал не распространяет горение и сохраняет целостность при температурном воздействии
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Цвет: серый - матовая поверхность, не требует окраски после монтажа

Совместимость и монтаж

Лоток листовой перфорированный 100х50 L3000 сталь 0.45мм без боковой перфорации ESCA 3 совместим с другими изделиями серии ESCA: крышками, углами, тройниками и переходниками. Интегрированный соединитель позволяет соединять два лотка встык без болтов - достаточно совместить замки и зафиксировать. Монтаж осуществляется через перфорацию в дне лотка с помощью саморезов или анкеров. Крепление допускается на вертикальные и горизонтальные поверхности: стены, потолки, металлоконструкции. Для герметичности рекомендуется использовать крышки серии ESCA.

Безопасность и стандарты

Лоток ESCA 3 соответствует требованиям безопасности для внутреннего использования: не поддерживает горение, не выделяет токсичных веществ при нагреве. Цинковое покрытие предотвращает коррозию, что повышает безопасность при длительной эксплуатации. Соответствует ГОСТ Р 50571 и нормам ПУЭ для кабельных каналов в помещениях.

Преимущества

• Высокая устойчивость к коррозии благодаря цинковому покрытию - особенно важно в условиях повышенной влажности
• Интегрированный соединитель снижает время монтажа и исключает потерю комплектующих
• Огнестойкость обеспечивает соответствие требованиям пожарной безопасности
• Перфорация в дне позволяет легко крепить лоток к любой поверхности - бетону, металлу, деревянным конструкциям
• Серый цвет не требует дополнительной отделки и хорошо сочетается с большинством интерьеров

Ограничения применения

• Не предназначен для наружной установки - даже с цинковым покрытием не рассчитан на постоянное воздействие атмосферных осадков и УФ-лучей
• Толщина 0,45 мм ограничивает применение в местах с высокими механическими нагрузками - например, где возможны удары или давление от тяжелого оборудования
• Без боковой перфорации нельзя крепить ответвления сбоку - для этого нужны модели с перфорацией по всей поверхности
• Не подходит для прокладки кабелей с наружными оболочками крупнее 8–10 мм в диаметре - требуется проверка заполнения канала

Примеры использования

• Прокладка кабелей управления в цехах с конвейерами
• Распределение слаботочных линий (Ethernet, видеонаблюдение) в офисных зданиях
• Обустройство кабельных путей в торговых точках для питания терминалов и светильников
• Монтаж в распределительных щитовых комнатах для организации маршрута между щитами

Практические советы

• При проектировании учитывайте, что внутренняя высота лотка составляет около 40 мм - выбирайте кабели с учетом свободного заполнения (не более 40–50% объема)
• Для длинных участков (>10 м) устанавливайте компенсационные участки или используйте гибкие переходники, чтобы избежать деформации при температурных колебаниях
• Закрывайте лоток крышкой, если есть риск попадания пыли, влаги или случайного контакта с кабелями
• Проверьте совпадение артикула ESCA 3 с остальной системой - использование деталей одной серии гарантирует плотное соединение и совместимость крепежа
• При работе с несколькими лотками одновременно - начинайте сборку с одного конца, последовательно подводя каждый элемент к уже установленному
