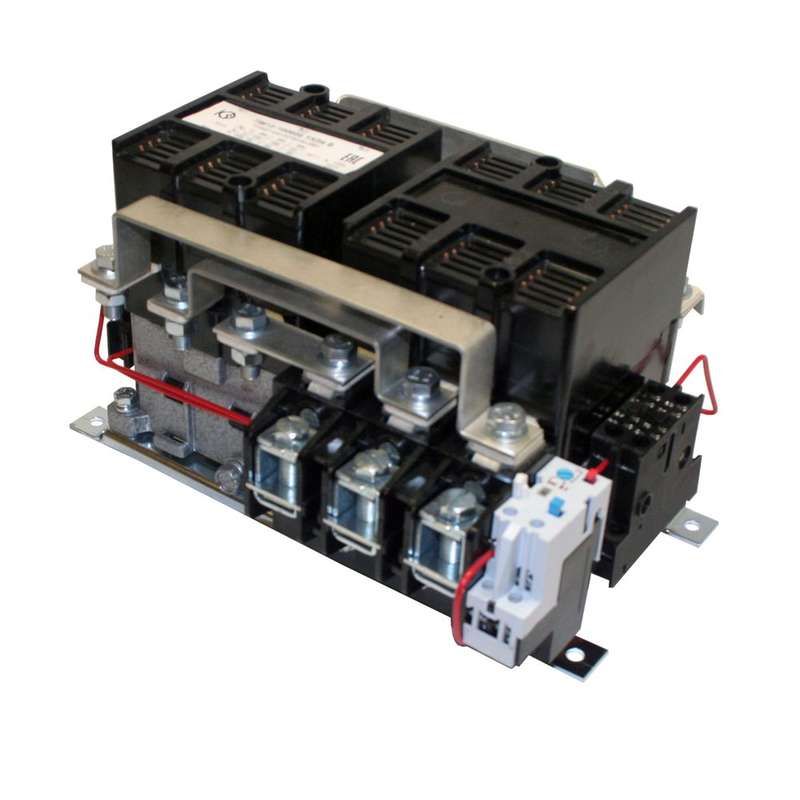

Пускатель магнитный ПМ12-100600 УХЛ4 В 380В 1002 - 068600440ВВ380000320 КашинЗЭА

Пускатель магнитный УХЛ4 В 380В 100А - реверсивный аппарат с тепловым реле для дистанционного управления трёхфазными двигателями мощностью до 45 кВт. Бренд КЗЭА, артикул пм12-100600, предназначен для стационарной установки в системах автоматизации с напряжением до 660 В.

Назначение и область применения

Пускатель магнитный УХЛ4 В 380В 100А используется для пуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в промышленных установках: насосы, вентиляторы, конвейеры, компрессоры, станки. Тепловое реле обеспечивает защиту от длительных перегрузок и обрыва фазы. Применяется там, где требуется надёжное и многократное коммутирование нагрузки.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение катушки управления: 380 В переменного тока (AC)
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 45 кВт
• Диапазон настройки тепловой защиты: 74 А
• Род тока: переменный (AC), частота 50/60 Гц
• Количество контактов: 4 нормально открытых (НО), 4 размыкающих, 4 замыкающих, 3 силовых НО, 4 силовых НЗ; 0 нормально закрытых (НЗ) вспомогательных
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и брызг
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допустима повышенная влажность
• Способ монтажа: на монтажную плату (панель)
• Тип соединения: винтовые зажимы
• Класс тепловой защиты: Class 10 - время срабатывания при 1,2×Iн - до 20 минут
• Индикация состояния: есть (светодиод или механический индикатор положения)
• Количество световых сигнализаторов: 0

Совместимость и монтаж

Пускатель магнитный УХЛ4 В 380В 100А монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для сборки схемы реверса требуются два таких аппарата (или один двойной реверсивный модуль). Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Обязательно соблюдайте правильную последовательность подключения силовых и управляющих цепей. При использовании в схемах с частыми включениями рекомендуется проверить нагрев корпуса после первых 1–2 часов работы.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Защита от перегрузок реализована через термореле класса 10, что гарантирует срабатывание при длительном превышении тока. Отдельно следует отметить: устройство не имеет внутренней защиты от импульсных перенапряжений - для продления срока службы катушки рекомендуется установить внешний ограничитель перенапряжения (ОПН) параллельно её выводам.

Преимущества

• Высокая надёжность за счёт реверсивной схемы и встроенной тепловой защиты
• Широкий диапазон рабочего напряжения (до 660 В) позволяет использовать в сетях с высокими скачками
• Климатическое исполнение УХЛ4 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровым климатом
• Индикация состояния упрощает диагностику без дополнительных приборов
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при вибрациях

Ограничения применения

• Не применяется в условиях с пылью, влагой или химически активной средой - степень защиты IP20 не обеспечивает герметичность
• Нельзя монтировать на DIN-рейку - требуется жесткая панель с креплением
• Отсутствие световых индикаторов усложняет визуальный контроль состояния - необходимо использовать внешние сигналы
• Тепловое реле настроено на 74 А - не подходит для двигателей с номиналом ниже 60 А без переустановки или замены
• Не предназначен для частотного регулирования - только пуск/остановка/реверс

Примеры использования

• Реверсивная система управления лебёдкой на производстве
• Автоматический запуск и изменение направления вращения вентилятора в системе вентиляции
• Управление насосом в системе водоснабжения с возможностью смены режима работы
• Контроль движения конвейера в пищевой промышленности

Практические советы

• При установке убедитесь, что посадочные отверстия совпадают с размерами монтажной платы - тип крепления нестандартный
• Для реверсивной схемы используйте два экземпляра пускателя магнитного УХЛ4 В 380В 100А с механической блокировкой, чтобы предотвратить одновременное включение
• Проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает перегрев
• Если двигатель часто запускается (более 10 раз в час), контролируйте температуру корпуса - при превышении 55 C возможны отказы
• Обязательно подключите ОПН к катушке управления - особенно в сетях с высокими помехами
• Артикулы пм12-100600 и 068600440вв380000320 - это одна модель от КЗЭА; при заказе указывайте любой из них
