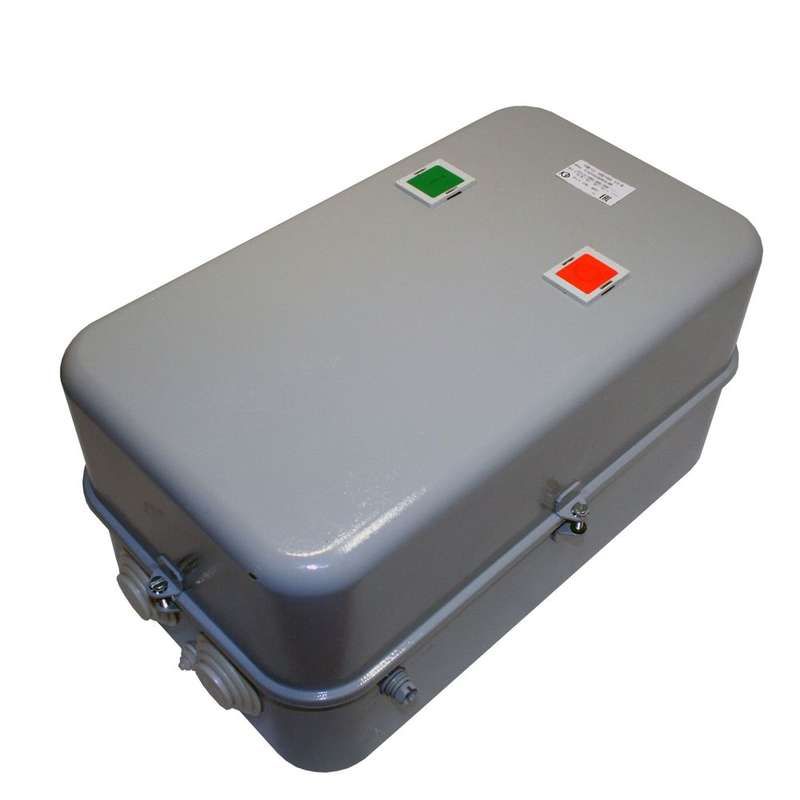

Контактор электромагнитный ПМ12-125160 У3 В, 380В - 070160222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В, категория 380В от КЗЭА г.Кашин (артикулы 070160222вв380000000 и пм12-125160) предназначен для дистанционного включения и отключения трёхфазных электродвигателей в стационарных системах управления. Он работает при напряжении до 660 В и рассчитан на нагрузку до 55 кВт.

Назначение и область применения

Контактор электромагнитный У3 В 380В, категория 380В используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах автоматического управления: станках, насосах, вентиляторах, конвейерах, где требуется частый пуск и остановка двигателя. Подходит для стационарной установки в щитах управления. Не предназначен для реверса - только одностороннее включение.

Технические характеристики

• Номинальный ток: 125 А - способен выдерживать длительную нагрузку этого значения без перегрева.
• Напряжение питания катушки: 380 В переменного тока - требует именно такого напряжения для срабатывания; не совместим с 220 В или постоянным током.
• Максимальное рабочее напряжение: 660 В - допустимо использовать в сетях до этой величины, включая 380 В и 400 В.
• Род тока: переменный (AC) - не применяется в цепях постоянного тока.
• Количество контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяет реализовать базовые схемы управления и сигнализации.
• Номинальная мощность двигателя: 55 кВт - оптимальная нагрузка для данного аппарата.
• Степень защиты: IP40 - защищён от твёрдых частиц больше 1 мм, но не от воды и пыли в значительном количестве.
• Климатическое исполнение: У3 - рассчитан на работу в помещениях с умеренным климатом, температурой от −25C до +40C, без воздействия агрессивных сред.
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не имеет DIN-рейки.
• Тип подключения: винтовые зажимы - требуют затяжки отвёрткой, обеспечивают надёжный контакт при правильном усилии.

Совместимость и монтаж

Контактор электромагнитный У3 В 380В, категория 380В монтируется исключительно на монтажную плату - не подходит для установки на DIN-рейку. Для подключения используйте провода сечением до 25 мм2. Обязательно соблюдайте момент затяжки винтов: слабая затяжка вызывает нагрев, чрезмерная - повреждает контактные элементы. Место установки должно обеспечить доступ к клеммам для обслуживания. Учитывайте посадочные размеры: устройство занимает площадь около 90×120 мм, проверьте соответствие отверстий на плате.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Наличие IP40 ограничивает применение во влажных и запылённых местах. Для защиты катушки от импульсных перенапряжений рекомендуется установка ограничителя перенапряжения (ОПН) параллельно её выводам - особенно при использовании с частотными преобразователями или длинными кабелями.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/отключения.
• Чёткое срабатывание при номинальном напряжении 380 В - минимизирует риск ложных срабатываний.
• Наличие двух вспомогательных NC-контактов - удобно для создания блокировочных цепей и аварийной сигнализации.
• Производитель КЗЭА г.Кашин - известный российский изготовитель, гарантирующий совместимость с другими компонентами отечественных щитов.

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз.
• IP40 не обеспечивает защиту от брызг, пыли и влаги - нельзя устанавливать вне помещений или в сырых цехах без дополнительной оболочки.
• Требуется питание именно 380 В переменного тока - не будет работать от 220 В или постоянного тока.
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку, что усложняет модульную сборку щита.
• Не содержит встроенной тепловой защиты - необходимо внешнее тепловое реле при работе с двигателями.

Примеры использования

• Управление насосом в системе водоснабжения - включение при достижении нижнего уровня, отключение при верхнем.
• Привод вентилятора в HVAC-системе - периодический пуск по расписанию.
• Ленточный конвейер на пищевом производстве - дистанционный запуск после подготовки участка.
• Циркулярная пила в деревообработке - безопасное отключение при срабатывании кнопки экстренного стопа.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное напряжение приведёт к выходу из строя.
• При подключении силовых кабелей используйте медные жилы с термостойкой изоляцией - контактор нагревается при нагрузке 125 А.
• Обеспечьте свободный доступ к клеммам для регулярной проверки состояния винтов - со временем они могут ослабнуть.
• Если контактор установлен рядом с частотником или сварочным оборудованием - обязательно установите ОПН на катушку.
• Для продления срока службы избегайте частых включений при максимальной нагрузке - лучше использовать плавный пуск, если возможно.
