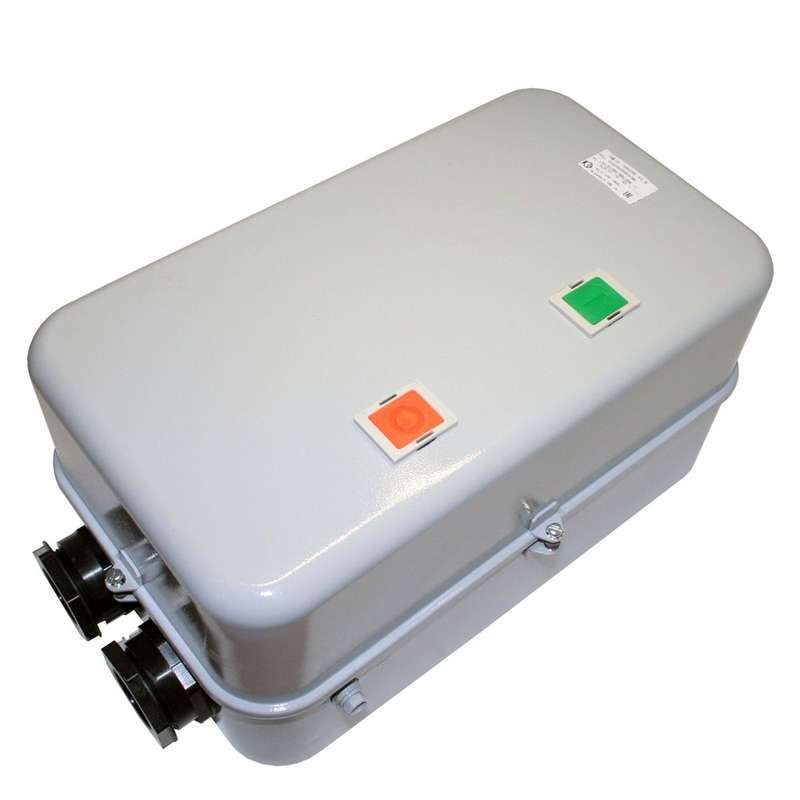

Пускатель электромагнитный ПМ12-125220 У2 В 220В 1252 - 070220221ВВ220000420 КашинЗЭА

Пускатель электромагнитный У2 В 220В 1252 - это устройство для дистанционного управления трёхфазными асинхронными двигателями с короткозамкнутым ротором, оснащённое тепловым реле и защищённое от пыли и влаги. Применяется в стационарных системах автоматизации, особенно там, где требуется надёжный прямой запуск и защита от перегрузок. Бренд КЗЭА г.Кашин и артикул пм12-125220 указывают на серийную продукцию, соответствующую требованиям промышленной эксплуатации.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 1252 предназначен для включения и выключения трёхфазных двигателей мощностью до 55 кВт при напряжении до 660 В и частоте 50–60 Гц. Он обеспечивает дистанционный прямой пуск, остановку и может использоваться в схемах с реверсированием при наличии внешних контакторов. Подходит для установок на заводах, в цехах, на насосных станциях, конвейерах и других объектах с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 125 А - способен коммутировать токи до этого значения без повреждения контактов.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 55 кВт - максимальная мощность двигателя, который можно безопасно запускать этим пускателем.
• Тепловое реле: да - встроено, защищает двигатель от длительных перегрузок; диапазон настройки - 93 А, что позволяет адаптировать защиту под конкретный двигатель.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды с любого направления.
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +55C и умеренной влажности, типично для помещений в средней полосе России.
• Тип пускателя: прямого пуска - не имеет функций мягкого старта или регулирования скорости.
• Количество контактов: 0/2/2/2/3/2 - расшифровывается как: 0 нормально открытых силовых, 2 нормально закрытых вспомогательных, 2 нормально открытых вспомогательных, 2 дополнительных вспомогательных, 3 силовых (для трёх фаз), 2 вспомогательных (возможно, указаны в другом порядке - уточнять по схеме).
• Тип соединения: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки.
• Индикация: да - наличие индикатора состояния (например, горящего светодиода или механического флажка) позволяет визуально определить, находится ли пускатель во включенном состоянии.
• Класс выпуска: Class 10 - время срабатывания теплового реле при перегрузке в 1,2×Iн составляет около 20 минут, что соответствует стандартному классу защиты для большинства промышленных двигателей.
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях, где температура воздуха вокруг устройства превышает этот порог.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 1252 монтируется на монтажную плату - то есть крепится через отверстия и болты на жестком основании, а не на DIN-рейку. Это важно: он не совместим с обычными рейками, используемыми в щитах. Перед установкой проверьте соответствие размеров отверстий и шага крепления. Соединение проводов - винтовое, поэтому рекомендуется использовать наконечники НШВИ для многожильных проводов. Обязательно соблюдайте полярность при подключении катушки управления - неверное подключение не вызовёт выход из строя, но пускатель просто не будет работать.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.1 для оборудования низковольтного управления. Тепловое реле обеспечивает защиту согласно классу 10, что гарантирует своевременное отключение при длительных перегрузках. Отдельно следует отметить: хотя степень защиты IP54 допускает использование в помещениях с повышенной влажностью, устройство не предназначено для наружной установки или мест с постоянным воздействием воды.

Преимущества

• Встроенное тепловое реле снижает необходимость в дополнительных аппаратах защиты.
• Высокая надёжность контактов благодаря качественному изготовлению от КЗЭА г.Кашин - известного производителя промышленной аппаратуры.
• Индикация состояния упрощает диагностику и обслуживание.
• Поддержка напряжения катушки 220 В делает его совместимым с распространёнными сетями управления в российских предприятиях.

Ограничения применения

• Не применяется для двигателей мощностью выше 55 кВт - риск перегрева и отказа контактов.
• Не подходит для частотного регулирования или мягких пусков - только прямой запуск.
• Требует монтажа на плату, а не на DIN-рейку - исключает применение в стандартных шкафах без доработки.
• Максимальная рабочая температура +55 C - не используется в необогреваемых помещениях зимой или рядом с нагревательными элементами.
• Отсутствуют световые сигнализаторы - индикация не цветовая, а механическая или ламповая (по схеме), что усложняет визуальный контроль в плохо освещённых местах.

Примеры использования

• Управление насосом в системе водоснабжения цеха.
• Запуск вентилятора на производстве с постоянной нагрузкой.
• Контроль конвейерной ленты на пищевом предприятии.
• Автоматизация станка с трёхфазным двигателем 45 кВт.

Практические советы

• Проверяйте затяжку винтовых зажимов каждые 6–12 месяцев - ослабление контактов вызывает перегрев.
• Настройте тепловое реле точно под номинальный ток вашего двигателя - не доверяйте заводской установке, если она отличается от реального потребления.
• Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) рекомендуется установить ОПН параллельно катушке - это продлит срок службы пускателя.
• При сборке схемы с реверсом используйте два таких пускателя с блокировкой - чтобы предотвратить одновременное включение.
• Не устанавливайте вблизи источников высокой температуры - даже при IP54 перегрев внутри корпуса может привести к сбою теплового реле.
