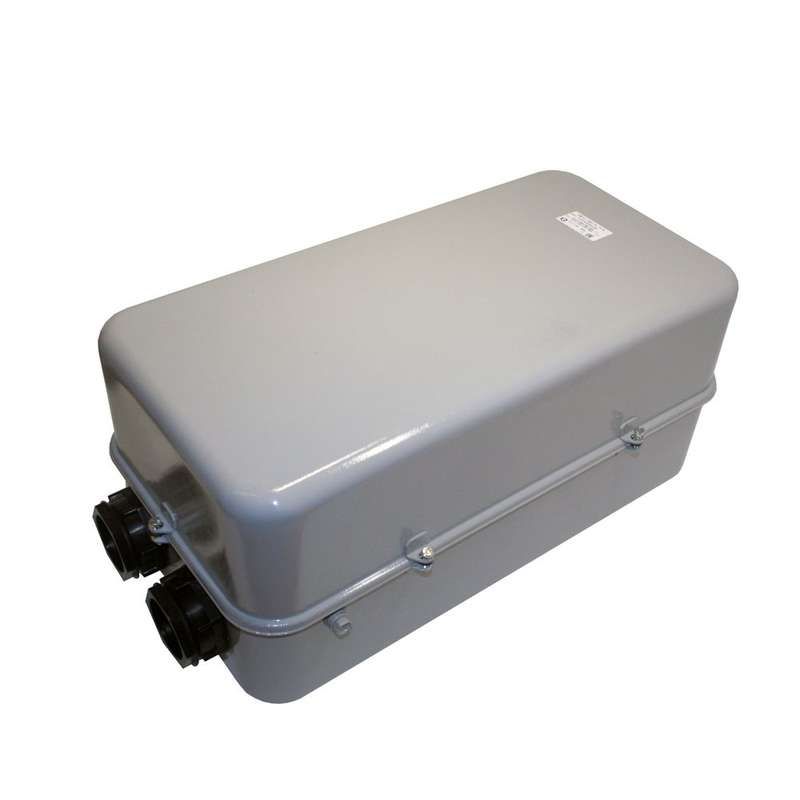

Контактор электромагнитный ПМ12-160110 У2 В, 380В - 072110221ВВ380000000 КашинЗЭА

Контактор электромагнитный У2 В 380В, категория 380В от КЗЭА г.Кашин (артикулы 072110221вв380000000 и пм12-160110) предназначен для дистанционного включения и отключения трёхфазных электродвигателей до 75 кВт. Он работает в сетях переменного тока с напряжением до 660 В и обеспечивает надёжную коммутацию при высоких нагрузках.

Назначение и область применения

Контактор электромагнитный У2 В 380В, категория 380В используется в системах автоматического управления электроприводами. Подходит для запуска, остановки и защиты трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: на конвейерах, насосах, вентиляторах, станках и других промышленных механизмах. Нереверсивное исполнение означает, что он не предназначен для изменения направления вращения двигателя - для этого требуется два контактора или реверсивный пускатель.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока - требует именно такое напряжение для срабатывания, не совместим с 220 В или постоянным током.
• Номинальный ток: 160 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Номинальная мощность двигателя: до 75 кВт - оптимальный выбор для крупных промышленных моторов.
• Род тока: переменный (AC), 50–60 Гц - не применяется в цепях постоянного тока.
• Количество контактов: 3 нормально открытых (3NO) + 2 нормально закрытых (2NC) - позволяет реализовать базовые схемы управления и сигнализации.
• Напряжение коммутируемых цепей: до 660 В - максимальное рабочее напряжение силовых контактов.
• Климатическое исполнение: У2 - рассчитан на умеренный климат, температурный диапазон от −25C до +40C, допускает повышенную влажность.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен) и брызг воды со всех сторон.
• Способ монтажа: на монтажной плате - крепится болтами к металлической или пластиковой панели, не является DIN-рейкой.
• Тип подключения: винтовые зажимы - требуют качественного затягивания, подходят для медных проводов сечением до 50 мм2.

Совместимость и монтаж

Контактор электромагнитный У2 В 380В, категория 380В устанавливается исключительно на монтажную плату - несовместим с DIN-рейкой. Для правильного монтажа необходимо использовать плату с отверстиями под крепёж, соответствующую габаритам аппарата. Подключение силовых контактов выполняется через винты - важно соблюдать момент затяжки, указанный в документации производителя, чтобы избежать перегрева или окисления контактов. Управляющая катушка подключается отдельно: её питание должно точно соответствовать 380 В AC, иначе контактор не будет работать или выйдет из строя.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам для управления электродвигателями в соответствии с ГОСТ Р МЭК 60947-4-1. Работает в рамках класса I по защите от поражения электрическим током. Для предотвращения пробоев на катушке рекомендуется применять ограничители перенапряжений (ОПН), установленные параллельно катушке - особенно в условиях частых включений/выключений или при наличии емкостных нагрузок в цепи управления.

Преимущества

• Высокая долговечность благодаря прочному корпусу и качественной механике контактов.
• Подходящий для тяжёлых условий: IP54 и исполнение У2 обеспечивают устойчивость к пыли и влаге в цехах.
• Чёткая коммутация даже при больших токах - 160 А позволяют управлять мощными двигателями без потерь.
• Наличие двух вспомогательных контактов (2NC) удобно для создания блокировочных цепей и сигналов состояния.

Ограничения применения

• Не подходит для реверса - нельзя менять направление вращения двигателя одним этим контактором.
• Требуется точное соответствие напряжения катушки: 380 В AC - использование 220 В или DC приведёт к отказу.
• Не имеет встроенной тепловой защиты - для защиты от перегрузок нужен отдельный тепловое реле.
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку, что усложняет сборку шкафов.
• Не предназначен для частых включений более 600 раз в час - при этом срок службы снижается.

Примеры использования

• Управление насосом в системе водоснабжения мощностью 75 кВт.
• Включение вентилятора охлаждения на производстве.
• Автоматический пуск конвейера в пищевой промышленности.
• Компонент в распределительном щите с контроллером PLC, где требуется дистанционное управление.

Практические советы

• Проверьте перед монтажом, что напряжение в цепи управления действительно составляет 380 В - ошибки здесь часто приводят к выходу катушки из строя.
• Используйте жилы сечением не менее 16 мм2 для подвода к силовым контактам при работе на 160 А.
• Обязательно установите ОПН на катушку, если контактор включается чаще 100 раз в день - это продлит срок службы.
• При сборке шкафа учтите, что контактор не крепится на рейку - заранее подготовьте место под монтажную плату.
• При замене старого контактора сверьте количество и тип вспомогательных контактов - 3NO/2NC должны соответствовать вашей схеме управления.
