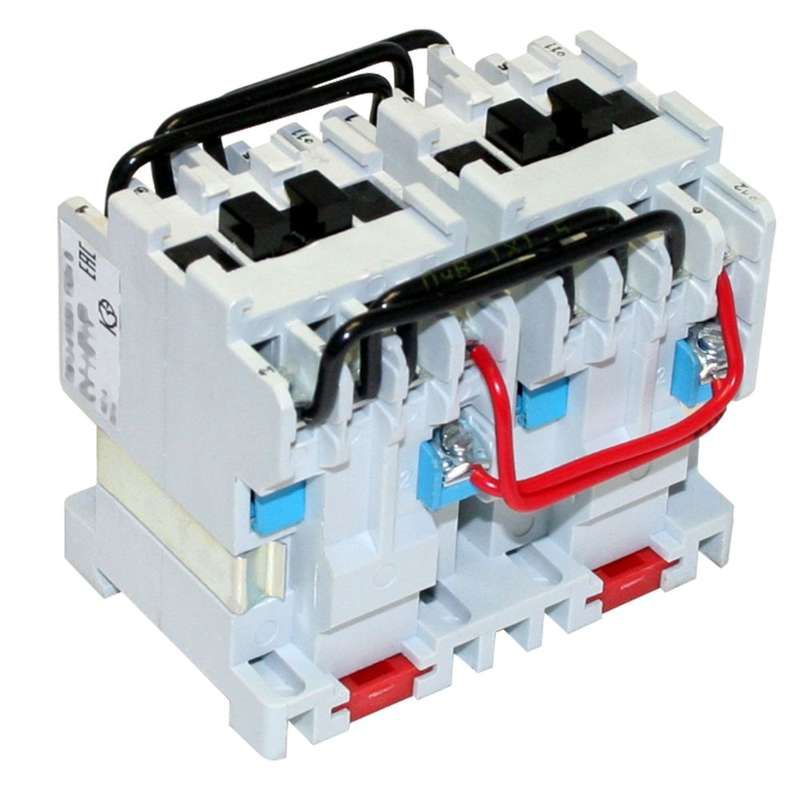

Контактор электромагнитный реверсивный ПМ12-010501 УХЛ4 В 380В (2р) - 020501020ВВ380000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 380В 10А 2НЗ - устройство для дистанционного управления трёхфазными двигателями, обеспечивающее пуск, остановку и изменение направления вращения. Произведён компанией КЗЭА г.Кашин, артикулы: пм12-010501 и 020501020вв380000010.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 380В 10А 2НЗ предназначен для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных системах автоматического управления: конвейерах, насосах, вентиляторах, станках, где требуется реверс движения. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который может безопасно проходить через контакты.
• Напряжение катушки управления: 380 В - требует подключения именно этой величины для срабатывания; не совместим с 220 В.
• Номинальное напряжение силовой цепи: 660 В - предельное рабочее напряжение для подключаемой нагрузки.
• Номинальная мощность: 4 кВт - рекомендованная мощность двигателя при напряжении 380 В.
• Род тока: переменный (AC) - работает только с сетью переменного тока.
• Количество нормально открытых (НО) контактов: 2 - используются для сигнализации, блокировок или управления другими цепями.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый, требует установки в защищённом шкафу.
• Тип присоединения: винтовое - провода крепятся болтами, требуют качественной затяжки.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую поверхность с помощью крепёжных отверстий, не является модульным устройством для щита.

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 380В 10А 2НЗ используется в составе двухштучной реверсивной схемы - один экземпляр для прямого вращения, второй - для обратного. Обязательно применение механической или электрической блокировки между двумя контакторами, чтобы исключить одновременное включение. Монтаж выполняется на горизонтальной поверхности, допускается установка на DIN-рейку с использованием адаптера. Винтовые зажимы требуют проверки после первых 10–20 включений. Не допускается монтаж в местах с высокой вибрацией без демпферов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449. Работает в рамках класса защиты IP00 - поэтому обязательна установка внутри электрошкафа с уровнем защиты не ниже IP54. Для защиты катушки от импульсных перенапряжений рекомендуется подключить ограничитель перенапряжения (ОПН) параллельно её выводам. Без него срок службы катушки снижается из-за пробоя изоляции.

Преимущества

• Высокая надёжность коммутации при частых включениях благодаря прочному механизму.
• Чёткая реверсивная функция - два отдельных набора контактов для прямого и обратного хода.
• Простота обслуживания - доступ к контактам и катушке без разборки всего устройства.
• Совместимость с большинством стандартных блокировочных приставок и вспомогательных контактов от КЗЭА.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита.
• Не подходит для открытого монтажа - IP00 не защищает ни от пыли, ни от влаги.
• Не имеет встроенной тепловой защиты - необходимо использовать внешние тепловые реле при работе с двигателями.
• Не рассчитан на частоту более 60 Гц - использование в сетях с другой частотой может вызвать перегрев катушки.
• Требуется точное соблюдение напряжения катушки 380 В - при меньшем значении контактор не включится, при большем - выйдет из строя.

Примеры использования

• Реверсивный привод лебёдки - перемещение груза вверх/вниз.
• Оборудование для переворота детали на станке - смена направления вращения шпинделя.
• Конвейер с обратным ходом - остановка и движение назад при аварии.
• Вентиляционные системы с регулируемым потоком воздуха - смена направления вентилятора.

Практические советы

• Выбирая этот контактор, убедитесь, что ваш двигатель не превышает 4 кВт при 380 В - иначе возможен перегрев контактов.
• При сборке реверсивной схемы используйте только механические блокираторы - электрические могут отказывать при сбоях в питании.
• Подключите ОПН к катушке - даже если он не указан в базовой комплектации, это продлит жизнь контактору.
• Проверьте плотность затяжки винтов каждые 6 месяцев - особенно при частых включениях (>100 раз/час).
• Не используйте контактор в условиях повышенной запылённости без герметизации шкафа - внутренняя грязь вызывает замыкание между контактами.
