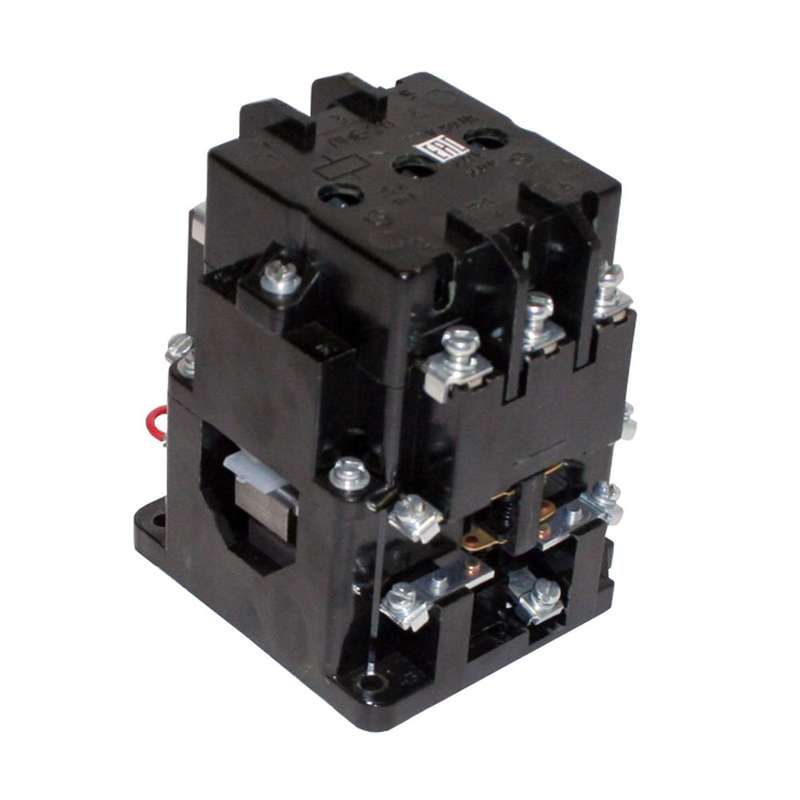

Контактор электромагнитный ПМЕ-211 УХЛ4 В, 24В, (2з+2р) - 080211220ВВ024000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. 080211220вв024000000 / ПМЕ-211) предназначен для коммутации силовых цепей переменного тока в системах автоматического управления, особенно там, где требуется надёжное дистанционное включение/выключение нагрузки.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта используется для удалённого управления мощной нагрузкой - например, трёхфазными асинхронными двигателями с короткозамкнутым ротором. Подходит для стационарных установок в машинах, конвейерах, насосах, вентиляциях и других устройствах, требующих частого включения/выключения. Контакты позволяют одновременно управлять несколькими цепями: два Normally Open (НО) для включения, два Normally Closed (НЗ) для выключения или сигнализации состояния.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузку до этой величины без перегрева;
• Напряжение катушки управления: 24 В AC - работает от низковольтной цепи управления, безопасной для оператора;
• Напряжение силовой цепи: до 660 В AC - совместим с сетями промышленного переменного тока 50–60 Гц;
• Количество контактов: 2 НО + 2 НЗ - достаточное количество для типовых схем управления;
• Род тока: переменный (AC) - не постоянному току;
• Исполнение: нереверсивное - не имеет функции изменения направления вращения ; для реверса нужен второй контактор;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности, температур от −40C до +40C, в помещениях с контролируемым микроклиматом;
• Подключение: винтовые зажимы - удобны для многожильных проводов, требуют периодической проверки затяжки;
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату, без DIN-рейки;
• Степень защиты: IP00 - нет внешней защиты, корпус полностью открытый, требует установки внутри щита или защищённой среды.

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 24В 2 нормально открытых + 2 нормально закрытых контакта монтируется исключительно на монтажную плату. Его выводы подходят для пайки или установки в разъёмные соединения PCB. Не используйте его в шкафах с открытым доступом - из-за IP00 он опасен при прикосновении к токоведущим частям. Для сборки схем управления рекомендовано использовать платы с изолирующими экранами. Обязательно соблюдайте расстояние между соседними элементами - тепловыделение при работе достигает значительных уровней.

Безопасность и стандарты

Произведено согласно требованиям ГОСТ Р МЭК 60947-4-1. Соответствует классу безопасности II. Применение в цепях выше 660 В запрещено. Для защиты катушки от импульсных перенапряжений (например, при отключении индуктивной нагрузки) необходимо подключить ограничитель перенапряжения (ОПН) параллельно её выводам - это продлит срок службы аппарата и предотвратит пробой полупроводниковых элементов управления.

Преимущества

• Высокая механическая долговечность благодаря качественной конструкции серийных контакторов КЗЭА;
• Чёткое разделение контактов НО и НЗ позволяет реализовать сложные алгоритмы управления без дополнительных реле;
• Низковольтная катушка 24 В обеспечивает безопасную интеграцию с PLC, контроллерами и кнопочными пунктами;
• Фиксированная схема контактов снижает риск ошибок при проектировании схем управления.

Ограничения применения

• Не применяйте вне герметичных или закрытых электрошкафов - IP00 не защищает ни от пыли, ни от влаги;
• Не допускается использование в цепях постоянного тока - возможен сваривание контактов;
• Не подходит для частого реверсирования двигателей - отсутствует взаимоблокировка, необходима внешняя схема защиты;
• Не монтируйте рядом с источниками высоких ЭМИ - отсутствие экранирования повышает чувствительность к помехам;
• Не используйте в местах с частыми ударными нагрузками - монтаж на плату делает устройство хрупким.

Примеры использования

• Автоматизация конвейера: один НО контакт включает двигатель, другой НЗ - активирует световую индикацию “работает”;
• Система вентиляции: при срабатывании термореле 24 В питание подаётся на катушку, замыкаются НО контакты - включается вентилятор;
• Щит управления станком: два НЗ контакта обеспечивают аварийную остановку через цепь питания, когда срабатывают датчики давления или положения.

Практические советы

• Проверьте посадочные отверстия на плате перед монтажом - шаг контактов соответствует стандартным PCB, но требует точного сверления;
• Обеспечьте хорошее теплоотведение - не располагайте контактор плотно друг к другу, минимум 15 мм свободного пространства вокруг;
• При использовании с PLC обязательно примените оптрон или релейный модуль для гальванической развязки - даже 24 В могут вызвать помехи;
• После первых 100 циклов работы проверьте затяжку винтов - металл может немного деформироваться;
• Для длительной эксплуатации в условиях влажности - дополнительно покройте плату конденсационностойким составом (консервирующий спрей);
• Запомните: этот контактор - не пускатель! Он не содержит теплового реле. Защиту от перегрузки организуйте отдельно.
