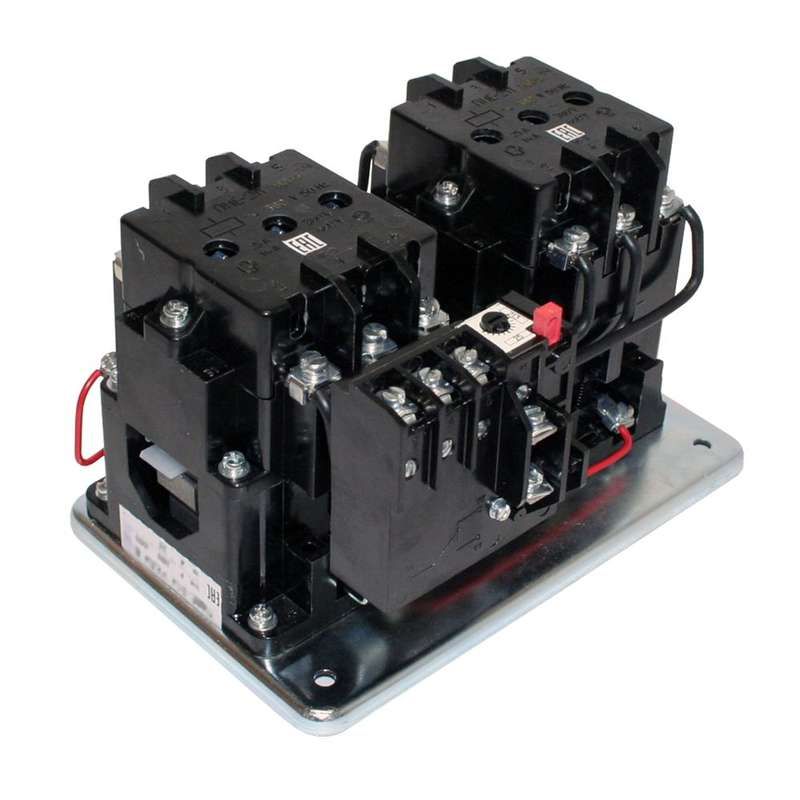

Пускатель электромагнитный ПМЕ-214 УХЛ4 В, 110В, (4з+4р), РТТ-141 25,0А - 080214440ВВ110000800 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контактов с реле РТТ-141 25.0А - это реверсивный электромагнитный пускатель с тепловым реле для дистанционного управления трёхфазными двигателями до 11 кВт. Бренд КЗЭА и артикул 080214440вв110000800 указывают на серийную продукцию завода КашинЗЭА, предназначенную для стационарных промышленных систем.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контактов с реле РТТ-141 25.0А используется для удалённого запуска, остановки и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для работы в сетях переменного тока 50–60 Гц с напряжением до 660 В. Применяется в стационарных установках: на станках, конвейерах, насосах, вентиляционных системах. Тепловое реле РТТ-141 обеспечивает защиту от длительных перегрузок и обрыва фазы.

Технические характеристики

• Номинальный ток: 25 А
• Напряжение катушки управления: 110 В переменного тока (AC)
• Номинальная мощность при 400 В (класс AC-3): 11 кВт
• Количество вспомогательных контактов: 4 нормально открытых (НО) + 4 нормально закрытых (НЗ)
• Тепловое реле: да, модель РТТ-141
• Тип пускателя: реверсивный
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ присоединения: винтовые зажимы для главной цепи и цепей управления
• Класс тепловой защиты: Class 20 - время отключения при перегрузке 20×Iном ≤ 20 сек
• Индикация состояния: есть (световая - не указано количество, но наличие подтверждено)

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В 4 нормально открытых + 4 нормально закрытых контактов с реле РТТ-141 25.0А рассчитан на монтаж на плату - он имеет крепление через отверстия для установки на печатную плату или жесткий основание внутри распределительного шкафа. Главные силовые контакты и цепи управления подключаются винтовыми зажимами - требуется затяжка усилием, соответствующим стандартам для медных проводников сечением до 16 мм2. Для реверсивной схемы необходимо использовать два таких пускателя или один двойной модуль. Убедитесь, что место монтажа защищено от механических воздействий и попадания посторонних предметов - степень защиты IP00 исключает работу вне корпуса.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2 для устройств управления электродвигателями. Тепловое реле РТТ-141 обеспечивает соответствие классу защиты 20. Работа возможна только при соблюдении условий климатического исполнения УХЛ4 - использование вне допустимого диапазона температур снижает надёжность. Для предотвращения пробоя катушки управления рекомендуется установить ограничитель перенапряжений ОПН параллельно катушке - особенно при использовании с импульсными источниками питания или длинными кабелями управления.

Преимущества

• Высокая коммутационная способность - 25 А при 660 В позволяет управлять двигателями до 11 кВт
• Чёткая структура вспомогательных контактов: 4 НО и 4 НЗ обеспечивают гибкую реализацию логических схем управления
• Встроенное тепловое реле РТТ-141 исключает необходимость внешнего устройства защиты
• Реверсивная конструкция позволяет выполнять смену направления вращения без внешних переключателей
• Индикация состояния контакта упрощает диагностику в работе

Ограничения применения

• Степень защиты IP00 - нельзя применять без корпуса, в условиях пыли, влаги или доступа людей
• Не предназначен для частотного регулирования - работает только при постоянной частоте 50/60 Гц
• Максимальная рабочая температура - 55 C; при более высоких температурах возможны отказы теплового реле
• Подключение к сети выше 660 В запрещено - риск повреждения изоляции
• Не совместим с постоянным током - катушка рассчитана только на переменный ток 110 В

Примеры использования

• Управление насосной станцией с автоматическим переключением между основным и резервным двигателем
• Реверсивный привод конвейера в пищевой промышленности
• Система вентиляции с функцией изменения направления потока воздуха
• Станок с ЧПУ, где требуется точное изменение направления движения шпинделя

Практические советы

• При монтаже используйте провода сечением 2,5–16 мм2 - слишком тонкие вызовут нагрев, слишком толстые не войдут в зажимы
• Обязательно проверьте напряжение катушки перед первым включением - 110 В переменного тока, не путать с постоянным!
• Для долгой службы в условиях повышенной влажности или пыли - помещайте пускатель внутрь корпуса с защитой минимум IP54
• При сборке реверсивной схемы обязательно используйте механическую или электрическую блокировку - чтобы избежать одновременного включения двух пускателей
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/час)
