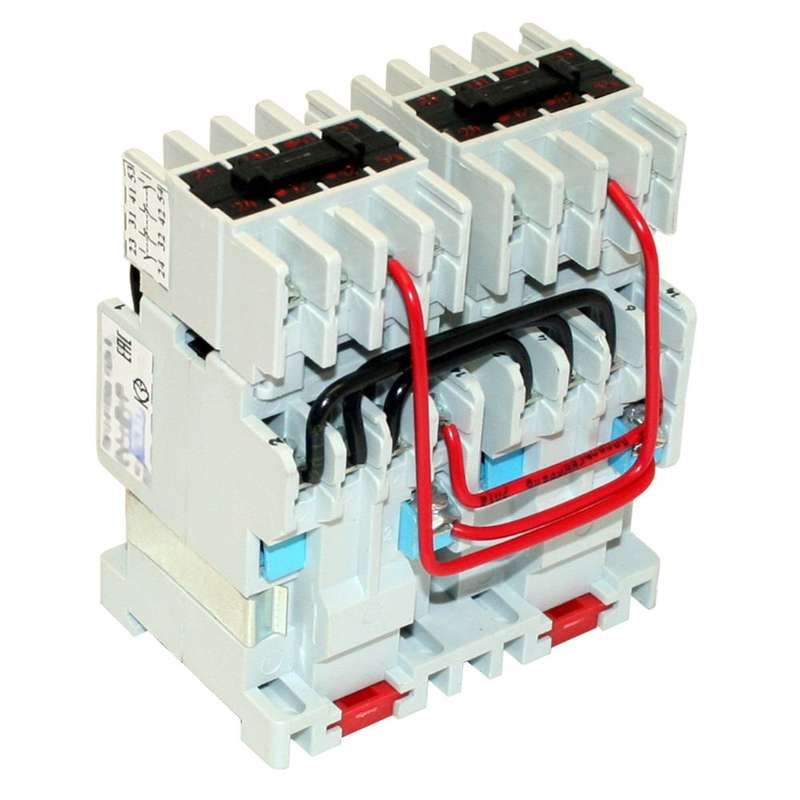

Контактор электромагнитный реверсивный ПМ12-010500 УХЛ4 В, 220В, (6з+4р) - 020500640ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный УХЛ4 В 220В 6 нормально открытых + 4 нормально закрытых контактов - устройство для дистанционного управления направлением вращения трёхфазных двигателей, совмещает функции коммутации и блокировки в одном корпусе. Произведён компанией КЗЭА г.Кашин, артикулы: пм12-010500 и 020500640вв220000010.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 6 нормально открытых + 4 нормально закрытых контактов предназначен для автоматического переключения направления вращения трёхфазных асинхронных с короткозамкнутым ротором. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и другого оборудования, где требуется реверс. Подходит для стационарных установок с питанием переменным током 50–60 Гц.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальное рабочее напряжение: 660 В
• Номинальный ток: 10 А
• Номинальная мощность: 4 кВт
• Количество нормально открытых (НО) контактов: 6
• Количество нормально закрытых (НЗ) контактов: 4
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыление
• Способ монтажа: на монтажной плате (печатной плате)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP00 - нет защиты от внешних воздействий; используется внутри щита

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 6 нормально открытых + 4 нормально закрытых контактов монтируется исключительно на печатную плату. Его нельзя устанавливать на DIN-рейку. Все силовые и вспомогательные контакты подключаются через винтовые зажимы - требует точного затягивания моментом 0,8–1,2 Нм. Монтаж возможен только в защищённом шкафе, так как степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения. Обязательно соблюдайте расстояние между соседними аппаратами - минимум 10 мм для теплоотвода.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.4.1-2019 (IEC 60947-4-1). Соответствует классу безопасности II. Не содержит материалов, опасных при эксплуатации. Для защиты катушки от импульсных перенапряжений рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно её выводам - особенно важен при работе с длинными проводами или частотниками.

Преимущества

• Высокая надёжность механических контактов при частых переключениях
• Чёткая блокировка против одновременного включения двух направлений - предотвращает КЗ в цепи двигателя
• Достаточное количество вспомогательных контактов (6 НО + 4 НЗ) для реализации сложных схем управления
• Устойчивость к климатическим условиям УХЛ4 - позволяет применять в неотапливаемых помещениях

Ограничения применения

• Не наружной установки - IP00 не обеспечивает никакую защиту
• Не рассчитан на работу с постоянным током
• Не имеет встроенной тепловой защиты - необходимо использовать отдельный тепловое реле
• Подходит только для нагрузок ≤4 кВт / 10 А - превышение вызывает оплавление контактов
• Требует жесткой фиксации на плате - вибрация может повредить пайку или контакты

Примеры использования

• Реверсивный пуск лебедки - перемещение вверх/вниз
• Обратное движение конвейера при аварии
• Циркулярная пилa с быстрой сменой направления вращения
• Гидравлический насос с регулировкой потока путём изменения направления

Практические советы

• Выбирая этот контактор, проверьте соответствие посадочных отверстий на вашей плате - он проектирован под типовое расположение для монтажа на PCB
• При использовании с частотным преобразователем обязательно установите ОПН - даже если он есть в преобразователе, отдельный модуль снижает риск пробоя катушки
• Не используйте для управления однофазными двигателями - схема реверса рассчитана на три фазы
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может повысить переходное сопротивление
• При сборке схемы учтите, что 6 НО и 4 НЗ контакта можно задействовать для сигнализации состояния (например, “двигатель вращается вправо”)
