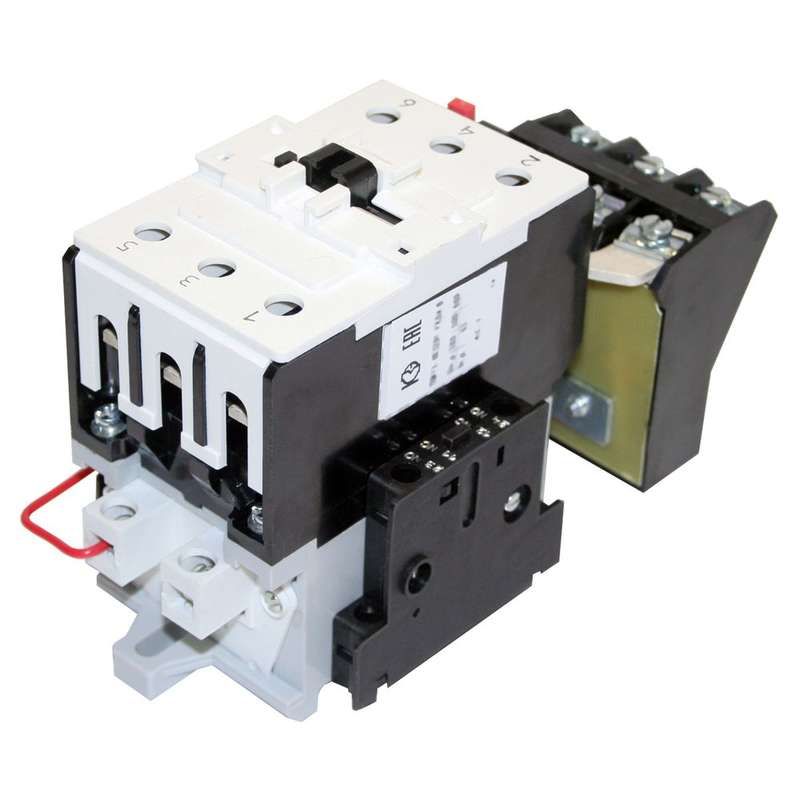

Пускатель электромагнитный ПМ12-063201 УХЛ4 В, 110В, РТТ-231, 63,0А Вариант'А' - 060201220ВВ110000920 КашинЗЭА

Пускатель электромагнитный УХЛ4 В 110В 63.0А с реле РТТ-231 вариант А - устройство для дистанционного запуска, остановки и защиты трёхфазных электродвигателей мощностью до 30 кВт. Разработан для стационарных систем управления с питанием катушки 110 В переменного тока. Бренд КЗЭА г.Кашин, артикул 060201220вв110000920.

Назначение и область применения

Пускатель электромагнитный УХЛ4 В 110В 63.0А с реле РТТ-231 вариант А используется для коммутации трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках с ЧПУ, где требуется надёжный прямой пуск и защита от перегрузок и обрыва фазы. Работает в сетях с напряжением до 660 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 63 А - способен выдерживать длительную нагрузку двигателя мощностью до 30 кВт
• Напряжение катушки управления: 110 В переменного тока (AC) - требует соответствующего источника питания для срабатывания
• Напряжение главной цепи: до 660 В - совместим с большинством промышленных сетей
• Тип пускателя: прямого пуска - не обеспечивает реверс, только включение/выключение
• Тепловое реле: да, модель РТТ-231 - защищает двигатель от перегрева при длительных перегрузках и обрыве фазы
• Вспомогательные контакты: 2 замыкающих + 2 размыкающих - позволяют передавать сигналы в системы управления (например, в PLC или индикаторы состояния)
• Индикация: есть - наличие светодиода или механического указателя положения контактов (не указан тип, но функция реализована)
• Степень защиты IP00 - полностью открытый корпус, без защиты от пыли и влаги; требует установки в закрытом щите
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой платформе, не предназначен для DIN-рейки
• Тип присоединения: винтовые зажимы - требуют качественного затягивания проводов сечением до 16 мм2
• Максимальная рабочая температура: +55 C - нельзя использовать в условиях высокой окружающей температуры без принудительного охлаждения
• Класс выпуска: 20 - время срабатывания теплового реле при 8-кратном токе составляет около 20 секунд

Совместимость и монтаж

Пускатель электромагнитный УХЛ4 В 110В 63.0А с реле РТТ-231 вариант А монтируется исключительно на монтажную плату. Не совместим с DIN-рейками. Главные силовые контакты подключаются через винтовые зажимы - используйте медные жилы сечением до 16 мм2. Подключение катушки управления - только к источнику 110 В AC. Тепловое реле РТТ-231 уже установлено и настроено на ток 63 А, регулировка невозможна. Для работы индикации необходимо подать напряжение на катушку - она активируется автоматически при включении.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных пускателей. Защита от перенапряжений на катушке не предусмотрена конструкцией - рекомендуется дополнительно установить ограничитель перенапряжений ОПН параллельно катушке, особенно при использовании с импульсными источниками управления. Отсутствие степени защиты IP00 делает применение вне электрошкафа опасным - возможен риск поражения током и повреждения от пыли/влаги.

Преимущества

• Встроенное тепловое реле РТТ-231 снижает необходимость внешней защиты
• Чёткая индикация состояния позволяет оперативно определить включен ли пускатель
• Достаточно вспомогательных контактов для формирования цепей аварийной сигнализации и блокировок
• Высокая надёжность контактов при работе с током до 63 А
• Производитель КЗЭА г.Кашин - известный российский изготовитель, обеспечивающий ремонтопригодность и доступность запчастей

Ограничения применения

• Не подходит для реверсивных схем - только прямой пуск
• IP00 - обязательна установка внутри закрытого шита или корпуса
• Только монтаж на плату - невозможно использование на DIN-рейке
• Максимальная температура +55 C - не применяйте в помещениях без кондиционирования или рядом с нагреваемыми элементами
• Нет возможности регулировки тока срабатывания теплового реле - выбирать можно только по номинальному значению 63 А
• Не рассчитан на частые включения/выключения более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление насосом воды в системе водоснабжения завода
• Запуск вентилятора охлаждения в печи термообработки
• Подключение конвейерной ленты на пищевом производстве
• Автоматическое включение станка с ЧПУ после проверки всех датчиков безопасности

Практические советы

• При монтаже на плату соблюдайте минимальные расстояния между пускателем и другими нагревающимися элементами - тепло от контактов влияет на срок службы
• Обязательно используйте клеммники или наконечники на проводах, чтобы предотвратить ослабление винтовых соединений
• Для продления срока службы катушки установите ОПН (ограничитель перенапряжений) параллельно её выводам - особенно если управление происходит через твердотельные реле или микроконтроллеры
• Проверьте соответствие напряжения сети 110 В +-10% - отклонения вызывают перегрев катушки или отказ в срабатывании
• Не допускайте попадания пыли внутрь аппарата - даже при наличии индикации грязь может забить механизм перемещения контактов
• При замене убедитесь, что новый пускатель имеет тот же артикул 060201220вв110000920 - отличия в версии варианта А могут влиять на расположение контактов
