Пускатель электромагнитный ПМ12-063601 УХЛ4 В, 110В, РТТ-231, 63,0А - 060601220ВВ110000900 КашинЗЭА 110В

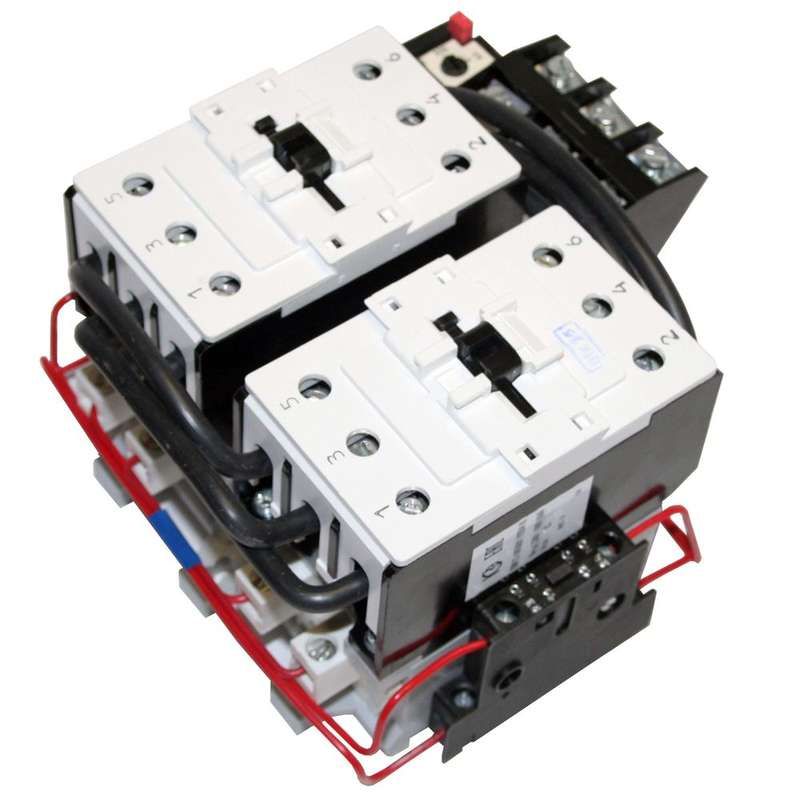

Пускатель электромагнитный ПМ12-063601 УХЛ4 В, 110В, 63.0А с реле РТТ-231 - это реверсивный пускатель с тепловой защитой, предназначенный для дистанционного управления трёхфазными асинхронными двигателями мощностью до 30 кВт. Бренд КЗЭА и артикул ПМ12-063601 указывают на серийную продукцию, применяемую в промышленных системах автоматизации.

Назначение и область применения

Пускатель электромагнитный ПМ12-063601 УХЛ4 В, 110В, 63.0А с реле РТТ-231 используется для включения, выключения и реверса трёхфазных двигателей с короткозамкнутым ротором. Подходит для стационарных установок: насосов, вентиляторов, конвейеров, компрессоров и других механизмов, где требуется частый запуск/остановка или изменение направления вращения. Работает в сетях переменного тока 50–60 Гц с напряжением до 660 В.

Технические характеристики

• Номинальный ток: 63 А - способен коммутировать нагрузку до 30 кВт
• Напряжение катушки управления: 110 В AC - требует внешнего источника питания именно этого класса
• Тип пускателя: реверсивный - позволяет менять направление вращения двигателя без изменения проводки
• Тепловое реле защиты: РТТ-231 - защищает двигатель от перегрузки и обрыва фазы
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - для сигналов управления и индикации состояния
• Способ присоединения: винтовые зажимы - надёжное соединение для силовых и управляющих цепей
• Класс выпуска: 20 - время срабатывания теплового реле при перегрузке 1,2×Iном составляет около 20 минут
• Максимальная рабочая температура: +55 C - не допускается эксплуатация выше этой отметки
• Степень защиты IP00 - нет защиты от пыли и воды; устройство устанавливается внутри щита
• Индикация: есть - наличие светодиода или другого индикатора состояния (не указан тип, но функция реализована)
• Способ монтажа: на монтажную плату - крепится через отверстия и болты, не предназначен для DIN-рейки

Совместимость и монтаж

Пускатель ПМ12-063601 рассчитан на установку на жесткую монтажную плату. Для подключения:

• Главные контакты: три входа (L1-L3) и три выхода (T1-T3) - подключаются к сети и двигателю винтовыми зажимами
• Управление: катушка 110 В подключается к двум выводам, обычно обозначенным A1/A2
• Вспомогательные контакты: используются для блокировок, сигнализации или подключения кнопочных постов

Не используйте этот пускатель без корпуса - он не имеет собственной защиты. Обязательно монтируйте его в распределительном шкафу. Монтаж на DIN-рейку невозможен - конструкция не предусматривает крепление этим способом.

Безопасность и стандарты

Пускатель соответствует требованиям к промышленному оборудованию для работы в условиях умеренного климата (обозначение УХЛ4). Защита от перегрузок обеспечивается встроенным реле РТТ-231, которое реагирует на длительные токовые перегрузки и обрыв фазы. Для предотвращения пробоя катушки при отключении рекомендуется использовать ограничитель перенапряжения ОПН, установленный параллельно катушке управления.

Преимущества

• Встроенная тепловая защита снижает риск повреждения двигателя
• Реверсивная схема исключает необходимость в двух отдельных пускателях
• Чёткая схема вспомогательных контактов упрощает проектирование логических цепей
• Винтовые зажимы обеспечивают долговечное и надёжное соединение даже при вибрациях
• Индикация состояния позволяет оперативно определить, включен ли пускатель

Ограничения применения

• IP00 - нельзя использовать вне закрытого шкафа, в сырых, пыльных или агрессивных средах
• Максимальная температура +55 C - не применяется в помещениях без кондиционирования при высокой летней температуре
• Только переменный ток - не работает с постоянным током
• Напряжение катушки строго 110 В - использование другой величины (например, 220 В) приведёт к выходу из строя
• Монтаж только на плату - несовместим с популярными DIN-рейками

Примеры использования

• Конвейерная лента с возможностью движения вперёд и назад
• Циркулярная пила с реверсом для смены направления реза
• Вентилятор системы охлаждения, который периодически меняет направление обдува
• Насосная станция с аварийным переключением на резервный насос

Практические советы

• Проверьте соответствие напряжения катушки (110 В) перед подключением - неверное питание вызывает быстрый выход из строя
• Обеспечьте доступ к винтовым зажимам для регулярной проверки затяжки - особенно после первых нескольких включений
• Подключите ОПН параллельно катушке управления - это продлит срок службы контактора и снизит помехи в системе управления
• Убедитесь, что посадочные отверстия на плате совпадают с габаритами ПМ12-063601 - не все платы подходят
• При использовании в системах с частыми пусками контролируйте нагрев - при работе близко к 63 А возможно превышение температуры даже при +55 C окружающей среды
