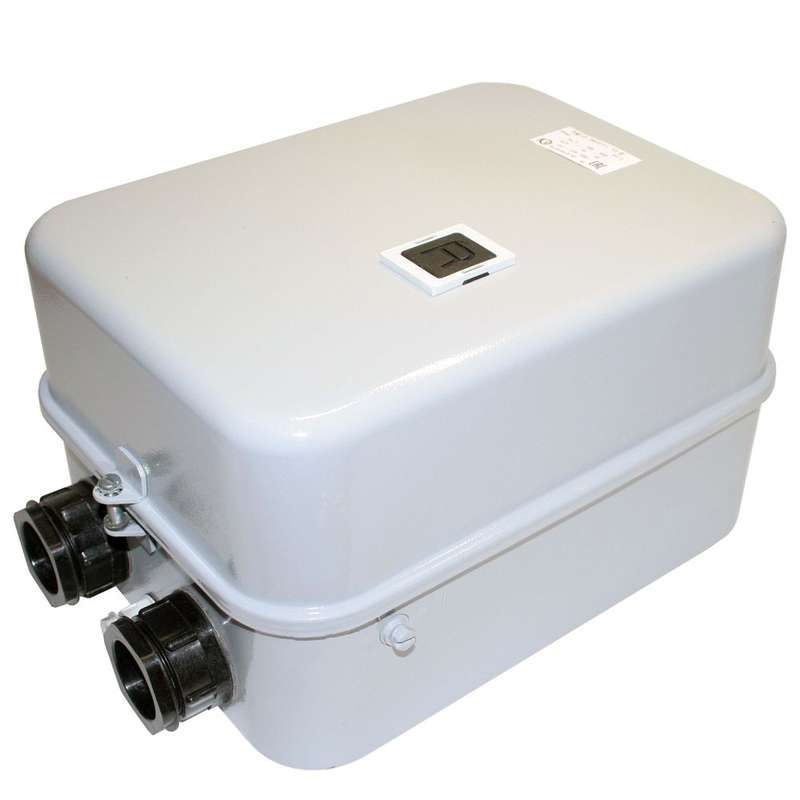

Пускатель электромагнитный ПМ12-063211 У2 220В РТТ-231 63.0А - 060211221ВВ220000900 КашинЗЭА

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 - это устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей мощностью до 30 кВт. Бренд КЗЭА и артикул пм12-063211 указывают на серийную продукцию, предназначенную для стационарной промышленной автоматизации.

Назначение и область применения

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 используется для коммутирования трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает удалённое включение/выключение двигателя, а также защищает его от длительных перегрузок и обрыва фазы. Подходит для систем управления на станках, насосах, вентиляторах, конвейерах и других устройствах с постоянной нагрузкой. Применяется в промышленных щитах и распределительных пунктах с напряжением до 660 В и частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток, который пускатель способен выдерживать постоянно.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 30 кВт - соответствует мощности двигателя, который можно надёжно запустить и контролировать этим пускателем.
• Защита от перегрузки: тепловое реле РТТ-231 с настройкой от 53,5 А - позволяет задать порог срабатывания ближе к реальной нагрузке двигателя.
• Степень защиты IP54: защищено от пыли и брызг воды - подходит для помещений с повышенной влажностью или пылью, но не для открытых площадок.
• Количество контактов: 3 нормально замкнутых (НО) для силовой цепи; 2 замыкающих (НЗ) и 2 размыкающих - для сигналов управления и аварийной блокировки.
• Индикация: есть - наличие светодиода или механического индикатора состояния включения (не указан тип, но функция реализована).
• Класс выпуска: Class 20 - время срабатывания теплового реле при перегрузке составляет около 20 минут при удвоенной токовой нагрузке.
• Максимальная температура эксплуатации: +55 C - нельзя использовать в условиях, где температура среды выше этого значения.
• Тип соединения: винтовые зажимы - требуют периодической проверки затяжки.
• Способ монтажа: на монтажную плату - не имеет штанги или DIN-рейки, крепится болтами прямо на металлический основание.

Совместимость и монтаж

Пускатель электромагнитный У2 220В 63А с реле РТТ-231 совместим с любыми трёхфазными двигателями до 30 кВт, работающими от сети 380/660 В. Монтаж выполняется исключительно на жесткую монтажную плиту - не допускается установка на DIN-рейку. Обязательно соблюдать посадочные размеры и отверстия под крепление. Соединение проводов - только через винты, предварительно зачистив изоляцию и используя наконечники. Напряжение на катушке должно точно соответствовать 220 В AC - применение 380 В вызовёт выход из строя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и другим отраслевым стандартам на электромагнитные пускатели. Тепловое реле РТТ-231 обеспечивает соответствие классу защиты 20. Отдельно рекомендовано использование ограничителей перенапряжений (ОПН) параллельно катушке для продления срока службы, особенно при частых включениях или наличии импульсных помех в сети.

Преимущества

• Встроенное тепловое реле РТТ-231 снижает необходимость внешней защиты - экономит место в щите.
• Высокая степень защиты IP54 повышает надёжность работы в сложных условиях производства.
• Чёткая индикация состояния ускоряет диагностику отказов.
• Готовый набор вспомогательных контактов (2 НЗ + 2 размыкающих) позволяет легко реализовать блокировочные схемы без дополнительных модулей.

Ограничения применения

• Не для реверса - требуется два отдельных пускателя или реверсивный контрактор.
• Не рассчитан на частые пуски более 60 раз в час - риск перегрева катушки и контактов.
• Максимальная температура окружающей среды +55 C - невозможна установка рядом с нагреваемыми элементами или в плохо вентилируемых корпусах.
• Отсутствует возможность регулировки тока срабатывания теплового реле - настройка фиксирована на 53,5 А, что ограничивает адаптивность под другие двигатели.
• Монтаж только на плату - несовместим с современными стандартными DIN-рейками, усложняя замену в существующих щитах.

Примеры использования

• Автоматизация воздушного компрессора 22 кВт в цеху - пускатель включает двигатель после достижения давления в баке.
• Подъёмник с лебёдкой на заводе - управление кнопками в двух точках с использованием вспомогательных контактов для блокировки одновременного старта.
• Циркулярная пилы с принудительной смазкой - защита от заклинивания режущего инструмента через срабатывание РТТ-231 при возрастании тока.

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже кратковременная подача 380 В вместо 220 В выводит пускатель из строя.
• Обеспечьте доступ к винтовым зажимам для ежегодной протяжки - ослабление контактов вызывает перегрев и выход из строя.
• Если двигатель работает в режиме частых пусков, установите параллельно катушке ОПН - это снизит вероятность пробоя изоляции.
• При замене аналога - учтите, что артикулы пм12-063211 и 060211221вв220000900 являются взаимозаменяемыми, но отличаются исполнением корпуса - проверьте габариты перед монтажом.
• Не применяйте этот пускатель в помещениях с высокой коррозионной активностью - IP54 не гарантирует защиту от химических брызг или солевых осадков.
