Контактор электромагнитный реверсивный ПМ12-010501 УХЛ4 В 220В (4з+6р) - 020501460ВВ220000010 КашинЗЭА

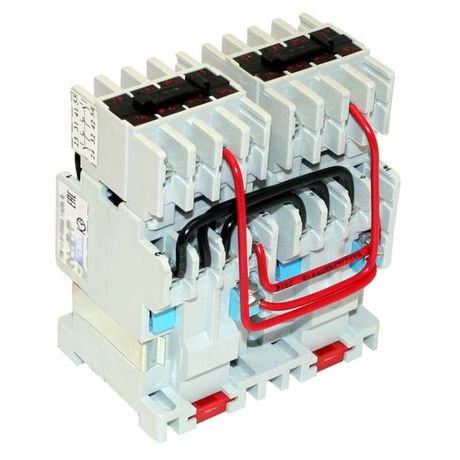

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 6 нормально закрытых контактов от КЗЭА г.Кашин предназначен для дистанционного управления трёхфазными двигателями, обеспечивая пуск, остановку и изменение направления вращения. Артикулы пм12-010501 и 020501460вв220000010 соответствуют этой модели.

Назначение и область применения

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 6 нормально закрытых контактов используется в системах управления электроприводами. Он позволяет безопасно запускать, останавливать и менять направление вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для стационарных установок в промышленном оборудовании: насосах, вентиляторах, конвейерах, станках с ЧПУ и других устройствах, где требуется реверсирование.

Технические характеристики

• Напряжение питания катушки: 220 В переменного тока (AC)
• Номинальное рабочее напряжение контактов: до 660 В AC
• Номинальный ток: 10 А
• Частота: 50–60 Гц
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 6
• Поддерживаемая мощность двигателя: до 4 кВт
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости
• Способ присоединения проводов: винтовые зажимы
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе или щите
• Способ монтажа: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор электромагнитный реверсивный УХЛ4 В 220В 4 нормально открытых + 6 нормально закрытых контактов монтируется на стандартную DIN-рейку шириной 35 мм. Присоединение проводов выполняется через винтовые зажимы - допустимый диаметр жил до 2,5 мм2. Для работы в цепях реверса необходимо использовать два таких контактора: один для прямого включения, второй - для обратного. Между ними обязательно должна быть механическая или электрическая блокировка, чтобы исключить одновременное включение. Монтаж следует выполнять в защищённом шкафе, так как степень защиты IP00 не предохраняет от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Контактор соответствует требованиям к устройствам управления электроприводами согласно ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Работает в соответствии с классом коммутационной способности AC-1. Для защиты катушки от импульсных перенапряжений рекомендуется установить ограничитель перенапряжений (ОПН) параллельно её выводам - особенно при использовании с реле или PLC.

Преимущества

• Высокая надёжность коммутации благодаря качественной конструкции контактов
• Удобство сборки схем реверса за счёт достаточного числа вспомогательных контактов (4 НО + 6 НЗ)
• Устойчивость к условиям среднего климата (УХЛ4) - подходит для неотапливаемых помещений и производственных площадок
• Готовность к быстрой замене - совместим с типовой DIN-рейкой и распространёнными клеммниками

Ограничения применения

• Не применяется вне защитного корпуса - IP00 не защищает от доступа людей, пыли и влаги
• Не предназначен для частого включения/выключения более 600 раз в час - риск перегрева контактов
• Не имеет встроенной тепловой защиты; для защиты двигателя от перегрузки требуется отдельное реле перегрузки
• Не рассчитан на работу с постоянным током - только переменный ток 50–60 Гц
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Управление направлением вращения лебёдки или подъёмника
• Реверсивный привод конвейера в пищевой или логистической сфере
• Система управления вентилятором с возможностью изменения скорости и направления потока
• Автоматизация станков с функцией обратного хода (токарные, фрезерные)

Практические советы

• Выбирая этот контактор, проверьте соответствие нагрузки - максимальный ток 10 А и мощность до 4 кВт не должны превышаться даже при кратковременных перегрузках
• При подключении используйте провода с медными жилами, плотно затягивайте винты - слабый контакт вызывает нагрев и выход из строя
• Обязательно предусмотрите блокировку между двумя реверсивными контакторами - механическую (через рычаги) или электрическую (через НЗ контакты в цепях управления)
• Для долгой службы установите ОПН на катушку - особенно если питание идет от частотного преобразователя или микроконтроллера
• Не забудьте про термический режим: при работе в высоких температурах окружающей среды снижайте допустимую нагрузку на 10–15%
